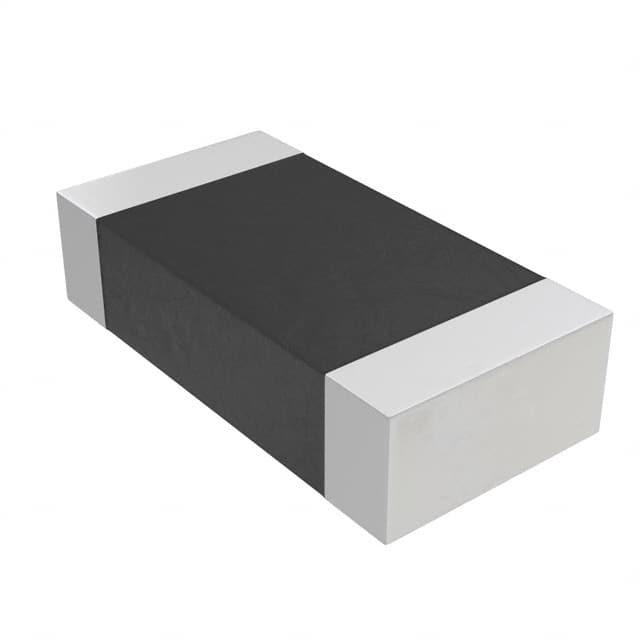

NTHS0603N01N1003JE

产品分类: NTC热敏电阻
产品描述: 100KΩ ±5% 125mW ±3% 3964K 0603 贴片安装 1.6mm*800μm*1mm
供应商型号: DMT-NTHS0603N01N1003JE
供应商: 海外现货
标准整包数: 2000
VISHAY INTERTECHNOLOGY NTC热敏电阻 NTHS0603N01N1003JE

NTHS0603N01N1003JE概述

    Vishay Dale NTHS 系列热敏电阻技术手册

    1. 产品简介


    Vishay Dale 的 NTHS 系列热敏电阻是一款适用于多种电子应用的高精度温度传感器。NTHS 系列采用标准尺寸的表面贴装(SMD)封装,提供0402、0603、0805和1206芯片型号。这些热敏电阻广泛应用于工业、电信和消费电子产品中,包括电池充电器、电源供应器、办公设备、LCD补偿以及车载娱乐系统。

    2. 技术参数


    以下是 NTHS 系列热敏电阻的关键技术参数:
    - 电阻值范围:
    - 25°C时的电阻值为4.7kΩ至350kΩ
    - 在不同温度下的B值范围:
    - B25/75范围:3477至4064K
    - B25/85范围:3486至4073K
    - 容差:
    - R25容差:±1%、±2%、±3%、±5%、±10%
    - B25/75和B25/85容差:±3%
    - 工作温度范围:
    - 零功率条件下的工作温度范围为-40°C至+125°C(某些型号可达+150°C)
    - 最大功耗:
    - 在25°C时的最大功耗为80mW至280mW
    - 耗散系数:
    - 2.0mW/K至4.0mW/K
    - 热时间常数:
    - 5秒至13秒

    3. 产品特点和优势


    NTHS 系列热敏电阻具备以下特点和优势:
    - 可扩展的阻值选择: 适用于多种不同的应用需求。
    - 镍屏障端子: 带有100%锡覆盖层,确保良好的电接触。
    - AEC-Q200 认证: NTHS1206曲线1型号已通过汽车电子委员会的质量认证。
    - 高密度单片构造: 并配有玻璃涂层保护,提高耐用性。
    - 材料分类: 符合RoHS标准,适合无铅焊接工艺。

    4. 应用案例和使用建议


    NTHS 热敏电阻的应用示例包括:
    - 电池充电器: 监测电池温度,防止过热。
    - 电源供应器: 稳定输出电压,防止电流过大导致损坏。
    - 办公设备: 控制设备内部温度,延长设备寿命。
    - LCD补偿: 保持显示质量,适应环境温度变化。
    - 车载娱乐系统: 确保系统在各种环境条件下稳定运行。
    使用建议:
    - 精确安装: 确保热敏电阻的安装位置能够准确反映被监测物体的实际温度。
    - 热管理: 在高功耗条件下,注意散热设计,避免热阻效应影响测量精度。
    - 定期校准: 定期进行校准以确保测量的准确性。

    5. 兼容性和支持


    NTHS 系列热敏电阻与大多数标准电子制造流程兼容。Vishay 提供全面的技术支持,包括:
    - 计算工具: 提供在线工具帮助用户计算电阻值和温度曲线。
    - 技术支持邮箱: 如需详细信息,请联系:thermistor1@vishay.com

    6. 常见问题与解决方案


    - 问题1: 测量结果不准确。
    - 解决办法: 检查安装位置,确保没有外部干扰;如需进一步调整,可以考虑重新校准。

    - 问题2: 温度变化不稳定。
    - 解决办法: 确认散热设计合理,必要时添加散热装置;检查电缆长度,避免信号衰减。

    7. 总结和推荐


    Vishay Dale 的 NTHS 系列热敏电阻以其出色的温度感应能力和广泛的应用范围脱颖而出。它提供了丰富的阻值选择和多种封装选项,适用于各种工业、通信和消费电子领域。结合其坚固的设计和高水平的精度,NTHS 系列无疑是市场上值得信赖的选择。因此,强烈推荐使用该系列热敏电阻以满足您的特定应用需求。

NTHS0603N01N1003JE参数

参数
25℃时的电阻值 100KΩ
精度 ±5%
额定功率 125mW
B0/50 -
B25/75 3964K
B25/100 -
B值容差 ±3%
B25/85 -
B25/50 -
长*宽*高 1.6mm*800μm*1mm
通用封装 0603
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

NTHS0603N01N1003JE厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

NTHS0603N01N1003JE数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY NTC热敏电阻 VISHAY INTERTECHNOLOGY NTHS0603N01N1003JE NTHS0603N01N1003JE数据手册

NTHS0603N01N1003JE封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2000+ $ 4.7823 ¥ 40.4103
库存: 2000
起订量: 2000 增量: 2000
交货地:
最小起订量为:2000
合计: ¥ 80820.6
