首页  >  产品百科  >  249BBHS0XB25104KA

249BBHS0XB25104KA

产品描述: 100KΩ ±10% 900mW ±150ppm/℃ 线性 面板安装 29.82mm*12.7mm*13.11mm
供应商型号: 9609270
供应商: 海外现货
标准整包数: 1

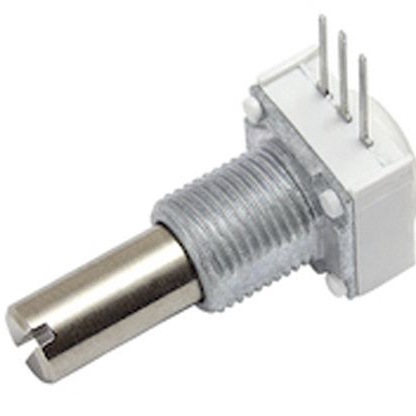

VISHAY INTERTECHNOLOGY 电位器及其他可变电阻器 249BBHS0XB25104KA

249BBHS0XB25104KA概述

    Vishay Spectrol 248 & 249型号导电塑料和陶瓷电位计技术手册

    产品简介


    Vishay Spectrol的248和249型号导电塑料和陶瓷电位计是高性能的面板安装电位计。这些电位计广泛应用于各种电子设备中,如音频系统、控制面板和测量仪器等。其中,248型号采用导电塑料元件,适用于0.5W功率下的70°C工作温度;而249型号则使用陶瓷元件,可承受1W功率下的相同温度条件。这些电位计以其成本效益高、易于PCB安装和优异的电气性能在市场上占有一席之地。

    技术参数


    | 参数 | 型号248 | 型号249 |
    |
    | 元件类型 | 导电塑料 | 陶瓷 |
    | 总电阻范围 | 500Ω 至 1MΩ | 500Ω 至 1MΩ |
    | 电阻容差 | ±20%(可根据请求调整至±10%) | ±20%(可根据请求调整至±10%) |
    | 功率等级 | 0.5W @ 70°C | 1W @ 70°C |
    | 温度系数 | ±500 ppm/°C | ±150 ppm/°C |
    | 线性度 | ±5% 独立 | ±5% 独立 |
    | 极限电压 | 300V | 300V |
    | 接触电阻变化 | 总电阻的5% | 总电阻的5% |
    | 绝缘电阻 | ≥1000MΩ,500VDC | ≥1000MΩ,500VDC |
    | 击穿电压 | 750VRMS @ 50Hz/60Hz | 750VRMS @ 50Hz/60Hz |

    产品特点和优势


    - 成本效益:作为面板安装电位计,248和249型号提供了高性价比的选择。
    - PCB兼容性:便于电路板集成,降低组装复杂度。
    - 环境适应性强:工作温度范围广,可在-55°C到+125°C之间稳定工作。
    - 机械性能优秀:最大紧固扭矩为150Ncm,使用寿命长达10K次。
    - 电气性能可靠:高绝缘电阻和优良的温度系数确保了稳定的电气性能。

    应用案例和使用建议


    这些电位计广泛应用于音频调节器、遥控装置和各种工业控制系统。例如,在音频设备中,它们可以用于音量调节,提供稳定的阻值变化。建议在设计电路时充分考虑电位计的机械结构,如选择合适的轴长和材质,以提高整体系统的耐用性和稳定性。

    兼容性和支持


    - 兼容性:适合各类标准面板和PCB,易于安装和集成。
    - 支持:Vishay Spectrol提供详尽的技术文档和专业的技术支持,帮助客户解决应用中的问题。

    常见问题与解决方案


    - 问题:接触电阻变化不稳定。
    - 解决方案:检查连接线是否紧固,并确保焊接点无氧化现象。
    - 问题:温度系数波动大。
    - 解决方案:确保在规定的温度范围内使用,避免超温工作。

    总结和推荐


    Vishay Spectrol 248和249型号导电塑料和陶瓷电位计凭借其出色的性能和广泛的适用性,在众多电位计产品中脱颖而出。无论是对于工业控制还是消费电子领域,它们都提供了卓越的选择。因此,强烈推荐这些产品在需要高精度和可靠性电位调节的应用中使用。

249BBHS0XB25104KA参数

参数
电阻值 100KΩ
精度 ±10%
额定功率 900mW
温度系数 ±150ppm/℃
锥度 线性
额定电压 -
长*宽*高 29.82mm*12.7mm*13.11mm
安装方式 面板安装
零件状态 在售
包装方式 盒装,散装

249BBHS0XB25104KA厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

249BBHS0XB25104KA数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 电位器及其他可变电阻器 VISHAY INTERTECHNOLOGY 249BBHS0XB25104KA 249BBHS0XB25104KA数据手册

249BBHS0XB25104KA封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 90.1981
3+ ¥ 86.7289
5+ ¥ 83.2598
10+ ¥ 77.7091
20+ ¥ 76.3214
50+ ¥ 74.9338
250+ ¥ 74.9338
500+ ¥ 74.9338
库存: 66
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 90.19
