PR02000201301JR500

产品分类: 通孔电阻
产品描述: 1.3KΩ ±5% 2W ±250ppm/℃ 通孔安装 10mm(长度)*3.9mm(宽度)
供应商型号: PR02000201301JR500
供应商: 国内现货
标准整包数: 5

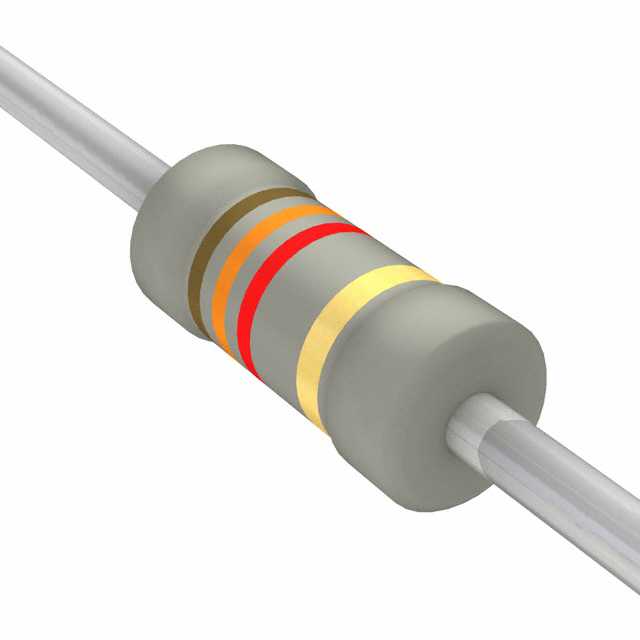

VISHAY INTERTECHNOLOGY 通孔电阻 PR02000201301JR500

PR02000201301JR500概述

    # Power Metal Film Leaded Resistors

    产品简介


    Vishay BCcomponents的Power Metal Film Leaded Resistors是一款采用先进金属薄膜技术制造的高功率电阻器。这些电阻器具有体积小、功率密度高的特点,适用于各种通用功率应用、汽车电子以及照明球泡等领域。它们的设计使得能够在有限的空间内提供高效的电力管理和控制。

    技术参数


    以下为Power Metal Film Leaded Resistors系列(PR01、PR02、PR03)的技术规格:
    | 参数 | PR01 | PR02 | PR03 |
    ||
    | 尺寸(DIN标准) | 0207 | 0411 | 0411 |
    | 电阻范围 | 0.22Ω~1MΩ| 0.33Ω~1MΩ| 1Ω~1MΩ |
    | 电阻容差 | ±1%, ±5% | ±1%, ±5% | ±1%, ±5% |
    | 温度系数 | ±250ppm/K| ±250ppm/K| ±250ppm/K|
    | 额定耗散功率(P70) | 1W | 2W | 3W |
    | 热阻(Rth) | 135K/W | 75K/W | 60K/W |
    | 最大工作电压(Umax. AC/DC)| 350V | 500V | 750V |

    产品特点和优势


    特点:
    - 高功率密度:能在小尺寸封装内实现高达3W的功率输出。
    - 可熔化特性:具备明确的熔断特性,确保安全性。
    - 耐燃材料:表面涂覆非燃烧性涂料,提升电气、机械和气候防护能力。
    - 稳定性:经过严格的测试和验证,符合IEC 60115-1标准。
    优势:
    - 汽车级认证:PR01和PR02型号已通过AEC-Q200认证,适合汽车工业的应用需求。
    - 良好的温度稳定性和环境适应性:在恶劣环境下也能保持稳定的性能。

    应用案例和使用建议


    应用案例
    1. 汽车电子:用于车辆的各种控制系统,如发动机管理、车身电子等。
    2. 照明系统:常用于LED照明系统的恒流源设计中。
    3. 电源供应器:在电源转换电路中作为负载电阻或分流电阻。
    使用建议
    - 在高功率应用场合,应注意保证良好的散热条件,以避免过热。
    - 在极端温度环境下使用时,建议采用具有优良热导率的基板材料,例如铝基板,以增强散热效果。
    - 确保电路板的设计能有效地将热量从电阻传递出去,提高产品的可靠性和使用寿命。

    兼容性和支持


    该系列产品与其他主流电子元器件兼容,可以轻松集成到现有的设计中。Vishay BCcomponents提供了详尽的产品文档和技术支持服务,以帮助客户解决任何可能出现的技术问题。此外,还提供针对特定客户需求的定制化服务,如特殊尺寸或规格要求等。

    常见问题与解决方案


    1. 问:如何判断产品是否符合RoHS指令?
    - 答:请参阅制造商提供的合规声明或产品手册中的相应部分,确认产品的材料成分及是否符合相关环保标准。
    2. 问:产品在高温下的表现如何?
    - 答:建议参考产品的温度系数数据,了解在不同温度条件下其电阻值的变化情况,并据此选择合适的型号。
    3. 问:如何正确存储和运输?
    - 答:保持原包装并存放在干燥通风的地方;运输过程中要确保防震措施到位,以防产品受损。

    总结和推荐


    综上所述,Vishay BCcomponents的Power Metal Film Leaded Resistors以其高功率密度、优良的稳定性和广泛的应用领域,在众多同类产品中脱颖而出。对于需要高性能电阻的应用场合,这些电阻器是理想的选择。强烈推荐给需要在紧凑空间内实现高效能量转换和控制的设计工程师。

PR02000201301JR500参数

参数
电阻值 1.3KΩ
精度 ±5%
额定功率 2W
温度系数 ±250ppm/℃
长*宽*高 10mm(长度)*3.9mm(宽度)
安装方式 通孔安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

PR02000201301JR500厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

PR02000201301JR500数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 通孔电阻 VISHAY INTERTECHNOLOGY PR02000201301JR500 PR02000201301JR500数据手册

PR02000201301JR500封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ ¥ 2.6088
50+ ¥ 2.479
250+ ¥ 2.3537
500+ ¥ 2.2374
1000+ ¥ 2.1233
5000+ ¥ 0.6075
库存: 5000
起订量: 205 增量: 0
交货地:
最小起订量为:50
合计: ¥ 123.95
