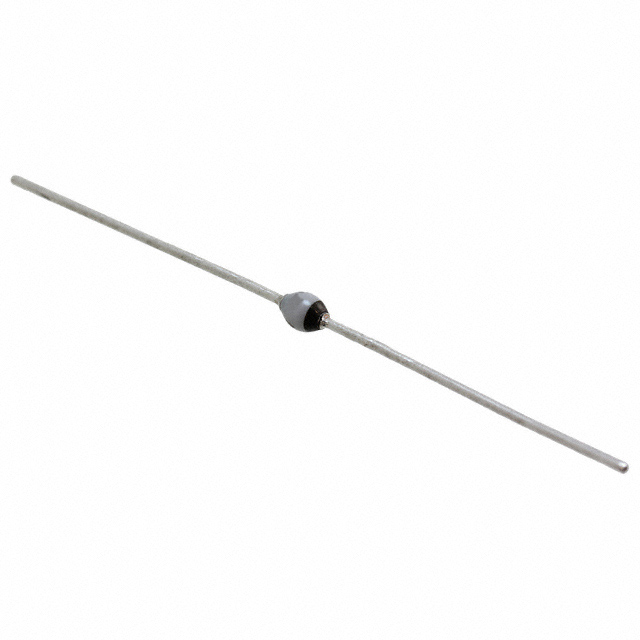

BZT03C47-TR

产品分类: 齐纳(稳压)二极管
产品描述: Vishay 单路稳压二极管, 额定齐纳电压47V, 通孔安装, 最大功率耗散3.25 W, SOD-57封装
供应商型号: 9398430
供应商: 海外现货
标准整包数: 1
VISHAY INTERTECHNOLOGY 齐纳(稳压)二极管 BZT03C47-TR

BZT03C47-TR概述


    产品简介


    BZT03系列齐纳二极管 是 Vishay 公司生产的高性能电子元器件,主要用于中功率电压调节和瞬态抑制电路。该系列二极管具有高可靠性,适用于各种工业和消费电子产品。

    技术参数


    - 额定电压范围:6.2 V 至 300 V
    - 测试电流:2 mA 至 100 mA
    - 动态电阻:1 Ω 至 1000 Ω
    - 峰值反向功耗:10 W(重复脉冲)
    - 非重复脉冲峰值功耗:600 W
    - 结点至环境热阻:46 K/W(标准PC板)
    - 存储温度范围:-65°C 至 +175°C
    - 绝对最大额定值:
    - 功率耗散:1300 mW(Ta = 25°C)
    - 峰值脉冲功耗:600 W(tp = 100 μs,Tj = 25°C)

    产品特点和优势


    - 玻璃钝化结:提供长期稳定的电气特性。
    - 密封包装:确保良好的防潮性能,提高可靠性。
    - 超快钳位时间:响应速度快,适合高速电路。
    - 材料分类:符合环保标准,具有低风险的材料成分。

    应用案例和使用建议


    应用案例:该系列产品广泛应用于中功率电压调节器、瞬态抑制电路、稳压电源等场合。例如,在一个交流电源输入电路中,通过并联BZT03系列二极管可以有效地抑制电压波动,保护后续电路免受过压损坏。
    使用建议:
    1. 确保在安装前检查二极管的型号和额定电压是否符合要求。
    2. 使用时应避免长时间工作在接近最大额定功率下,以延长使用寿命。
    3. 在设计电路时,应考虑二极管的钳位时间和动态电阻,以确保电路的稳定性和可靠性。

    兼容性和支持


    该系列产品可与多种标准电路兼容,广泛应用于不同的电子设备中。Vishay公司提供了详细的技术支持和文档,帮助客户更好地理解和使用这些产品。如有需要,用户可以通过指定的电子邮件地址联系技术支持团队获取进一步的帮助。

    常见问题与解决方案


    1. 问题:二极管出现过热现象。
    - 解决方案:检查电路负载是否过大,或者是否有短路发生。适当降低电路负载或改善散热条件。
    2. 问题:二极管无法达到规定的钳位电压。
    - 解决方案:检查二极管的安装方向是否正确,确保电流流向二极管的阳极到阴极。同时确认测试电流是否在规定的范围内。
    3. 问题:二极管寿命短。
    - 解决方案:检查是否长期工作在高功率状态下。如是,考虑增加散热措施或选择更高额定功率的产品。

    总结和推荐


    总体来说,BZT03系列齐纳二极管是一款性能优越、用途广泛的电子元器件。其快速响应、高可靠性和良好的封装使其成为众多应用的理想选择。强烈推荐在需要中功率电压调节和瞬态抑制的场合使用该系列产品。用户在使用过程中应注意遵循正确的操作规范,以充分发挥其性能并延长使用寿命。

BZT03C47-TR参数

参数
Ir - 反向电流 1μA
最大齐纳阻抗 45Ω
电压容差 ±6%
最大功率耗散 3.25W
标称齐纳电压 47V
配置 独立式
最大功率 1.3W
长*宽*高 4mm(长度)*3.6mm(宽度)
通用封装 SOD-57
安装方式 贴片安装,通孔安装
应用等级 通用级
零件状态 在售
包装方式 卷带包装

BZT03C47-TR厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

BZT03C47-TR数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 齐纳(稳压)二极管 VISHAY INTERTECHNOLOGY BZT03C47-TR BZT03C47-TR数据手册

BZT03C47-TR封装设计

查看详情并下载
Symbol
Footprint
3D Model
