首页  >  产品百科  >  BZX55B43-TR

BZX55B43-TR

产品分类: 齐纳(稳压)二极管
产品描述: Vishay 单路稳压二极管, 额定齐纳电压43V, 通孔安装, 最大功率耗散500 mW, DO-35封装
供应商型号: 8128550
供应商: 海外现货
标准整包数: 250

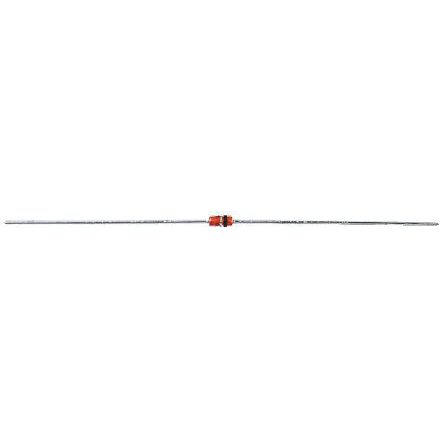

VISHAY INTERTECHNOLOGY 齐纳(稳压)二极管 BZX55B43-TR

BZX55B43-TR概述

    Vishay BZX55 Series Small Signal Zener Diodes

    1. 产品简介


    产品类型:小型信号齐纳二极管(Small Signal Zener Diodes)
    主要功能:用于稳压、电路保护、电压参考和反向电压保护等应用。它能为电路提供精确稳定的参考电压,防止过压对电路造成损坏。
    应用领域:适用于各种电子设备,如电源供应器、通讯设备、音频设备、工业控制设备等。

    2. 技术参数


    | 参数 | 值 | 单位 |
    |
    | 齐纳电压范围 | 2.4 至 75 | V |
    | 测试电流 | 2.5 或 5 | mA |
    | 反向泄漏电流 | 0.1 至 50 | μA |
    | 动态电阻 | 1 至 100 | Ω |
    | 温度系数 | -0.09 至 0.12 | %/K |
    | 最大总功率耗散 | 500 | mW |
    | 热阻抗 | 300 | K/W |
    | 最大工作温度 | 175 | °C |
    | 最小订购数量 | 30,000 | 个 |

    3. 产品特点和优势


    特点:
    - 非常尖锐的反向特性
    - 低反向电流水平
    - 极高的稳定性
    - 低噪声
    - 符合AEC-Q101标准
    - 重量轻,易于安装
    优势:
    - 在多种应用场景中表现出色,如电源稳定、电路保护和信号处理。
    - 高可靠性,在高温和高压条件下仍能保持稳定的工作状态。
    - 设计紧凑,可以广泛应用于不同类型的电子设备中,具有广泛的兼容性和良好的互换性。

    4. 应用案例和使用建议


    应用案例:
    - 电源稳压:BZX55系列二极管可作为低压电源的稳压元件,提供准确的参考电压。
    - 电路保护:在过压情况下,BZX55二极管能够及时进行保护,防止损坏敏感元件。
    - 电压参考:为模拟和数字电路提供稳定的电压参考源。
    使用建议:
    - 根据所需稳压电压选择合适的BZX55型号。
    - 确保散热良好,特别是在高功率应用中。
    - 将二极管并联或串联使用时,注意保证各元件之间电气特性的一致性。
    - 注意环境温度的变化,确保BZX55二极管能在正常工作范围内运行。

    5. 兼容性和支持


    BZX55系列齐纳二极管在多个方面都具备高度兼容性,能够轻松与其他电子元器件配合使用,如微控制器、运放和逻辑芯片等。
    制造商提供全面的技术支持,包括在线文档、设计指南和技术论坛。用户可以通过以下邮箱地址联系技术支持团队:
    - DiodesAmericas@vishay.com
    - DiodesAsia@vishay.com
    - DiodesEurope@vishay.com

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 输出电压不稳定 | 检查负载和输入电压是否符合要求;更换合适规格的BZX55二极管 |
    | 稳压效果不佳 | 检查是否存在短路或开路问题;确认是否需要更换新的二极管 |
    | 发热严重 | 改善散热措施,比如加装散热片或风扇;选择散热更好的封装类型 |

    7. 总结和推荐


    总结:
    - BZX55系列小型信号齐纳二极管具备出色的性能,适用于各种电路设计和应用场合。
    - 这些二极管在高可靠性、低噪声和温度稳定性方面表现优异,非常适合需要精准稳压的应用。
    - 适合于需要严格控制输出电压的应用场合,是电源管理和电路保护的理想选择。
    推荐:
    强烈推荐使用BZX55系列小型信号齐纳二极管,尤其是在需要高精度、稳定性和可靠性的地方。无论是新项目开发还是替换现有系统,这款二极管都是理想的选择。

BZX55B43-TR参数

参数
标称齐纳电压 43V
配置 -
最大功率 500mW
Ir - 反向电流 100nA
最大齐纳阻抗 90Ω
电压容差 ±2%
最大功率耗散 500mW
3.9mm(Max)
通用封装 DO-204AH,DO-35
安装方式 通孔安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

BZX55B43-TR厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

BZX55B43-TR数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 齐纳(稳压)二极管 VISHAY INTERTECHNOLOGY BZX55B43-TR BZX55B43-TR数据手册

BZX55B43-TR封装设计

查看详情并下载
Symbol
Footprint
3D Model
