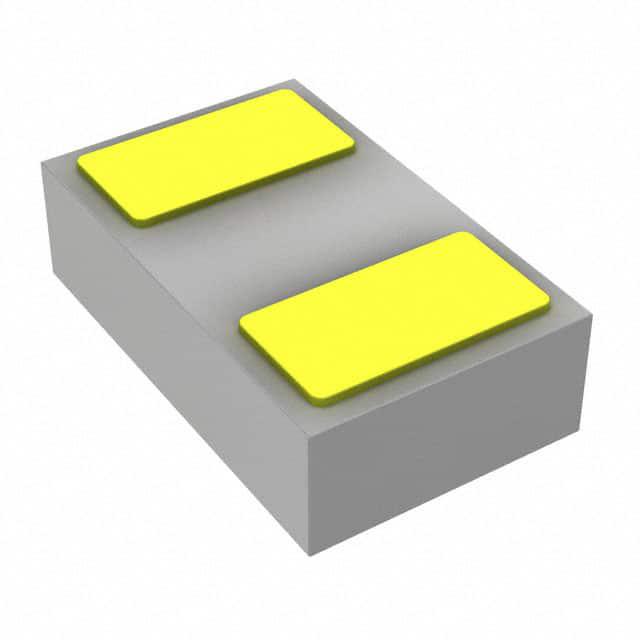

VSKY05201006-G4-08

产品分类: 整流二极管/整流桥
产品描述: 20V 12A 75μA 500mA 独立式 CLP-1006-2L 贴片安装
供应商型号: 30C-VSKY05201006-G4-08 CLP1006-2L
供应商: 国内现货
标准整包数: 1
VISHAY INTERTECHNOLOGY 整流二极管/整流桥 VSKY05201006-G4-08

VSKY05201006-G4-08概述

    # Vishay VSKY05201006 Schottky Rectifier Surface-Mount FlipKY® Gen 2 技术手册

    产品简介


    基本信息
    VSKY05201006 是 Vishay Semiconductor 公司生产的一款表面贴装型肖特基二极管,型号为 VSKY05201006-G4-08。这款产品主要用于高频率开关场合,在多种电路设计中表现出色。
    主要功能
    VSKY05201006 是一款高性能的肖特基二极管,专为高频率开关应用设计。它具有低正向电压降和超低反向电流,适用于电源管理、通信系统和其他需要高效能和紧凑尺寸的应用。
    应用领域
    - 电源管理
    - 通信系统
    - 便携式电子设备
    - 汽车电子

    技术参数


    绝对最大额定值
    - 最大重复反向电压(VRRM):20 V
    - 最大平均正向整流电流(IF(AV)):0.5 A
    - 冲击正向电流(IFSM):12 A (8.3 ms半正弦波)
    - 功耗(Ptot):450 mW
    热特性
    - 结至环境空气热阻(RthJA):280 K/W
    - 最大结温(Tj):150 °C
    - 存储温度范围(Tstg):-65 °C 至 +150 °C
    电气特性
    - 泄漏电流(VR = 10 V):15 μA
    - 泄漏电流(VR = 20 V):75 μA
    - 正向电压(IF = 100 mA):0.335 V 至 0.345 V
    - 正向电压(IF = 0.5 A):0.400 V 至 0.430 V
    - 二极管电容(VR = 0 V, f = 1 MHz):150 pF

    产品特点和优势


    特点
    - 高速开关能力
    - 极小的尺寸:1.0 mm x 0.6 mm x 0.29 mm
    - 低正向电压降(典型值:0.400 V)
    - 超低反向电流(< 15 μA)
    优势
    - 在高频率应用中提供高效的能量转换
    - 小巧的尺寸使其易于集成到紧凑的设计中
    - 低功耗和高可靠性使其适用于各种严苛的工作环境

    应用案例和使用建议


    应用案例
    VSKY05201006 可以用于电池充电器、DC/DC 转换器和通信设备中。例如,在电源管理应用中,它可以有效地减少电源损耗,提高整体效率。
    使用建议
    - 在设计时需考虑散热措施,避免由于高温导致的产品损坏。
    - 为了获得最佳性能,确保正确连接并遵循手册中的推荐安装步骤。
    - 注意在高频率应用中选择合适的滤波器,以减少噪声干扰。

    兼容性和支持


    兼容性
    VSKY05201006 与多种 PCB 尺寸和布局相兼容,适合大多数现代电子设备。详细信息可以参考 Vishay 官方提供的应用笔记(文档编号 S8-V-3906.04-039)。
    支持
    Vishay 提供全面的技术支持,包括在线资源和专业工程师团队。如果您有任何技术问题,请联系:
    - DiodesAmericas@vishay.com
    - DiodesAsia@vishay.com
    - DiodesEurope@vishay.com

    常见问题与解决方案


    常见问题及解决方案
    - 问题:如何确定正确的功耗?
    - 解决方法: 查看产品的绝对最大额定值,确保其功耗不超过 450 mW。
    - 问题:如何进行散热设计?
    - 解决方法: 参考产品手册中的热特性参数,确保良好的散热设计,防止过热。

    总结和推荐


    综合评估
    VSKY05201006 是一款性能卓越的肖特基二极管,具有高速开关能力和低功耗的特点。其小巧的尺寸使其非常适合应用于空间有限的场合。通过详细的规格和技术参数,您可以更好地了解其在不同应用场景中的表现。
    推荐
    我们强烈推荐 VSKY05201006 用于需要高频率开关和紧凑设计的应用场景。无论是电源管理还是通信系统,这款产品都能提供出色的性能和可靠性。同时,Vishay 提供的专业技术支持也将为您提供强有力的后盾。

VSKY05201006-G4-08参数

参数
配置 独立式
If - 正向电流 500mA
Ir - 反向电流 75μA
Vr-反向电压 20V
反向恢复时间 -
正向浪涌电流 12A
通用封装 CLP-1006-2L
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

VSKY05201006-G4-08厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

VSKY05201006-G4-08数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 整流二极管/整流桥 VISHAY INTERTECHNOLOGY VSKY05201006-G4-08 VSKY05201006-G4-08数据手册

VSKY05201006-G4-08封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 0.7106
100+ ¥ 0.4895
500+ ¥ 0.4466
2500+ ¥ 0.4125
5000+ ¥ 0.385
10000+ ¥ 0.3608
库存: 57
起订量: 1 增量: 10000
交货地:
最小起订量为:1
合计: ¥ 0.71
