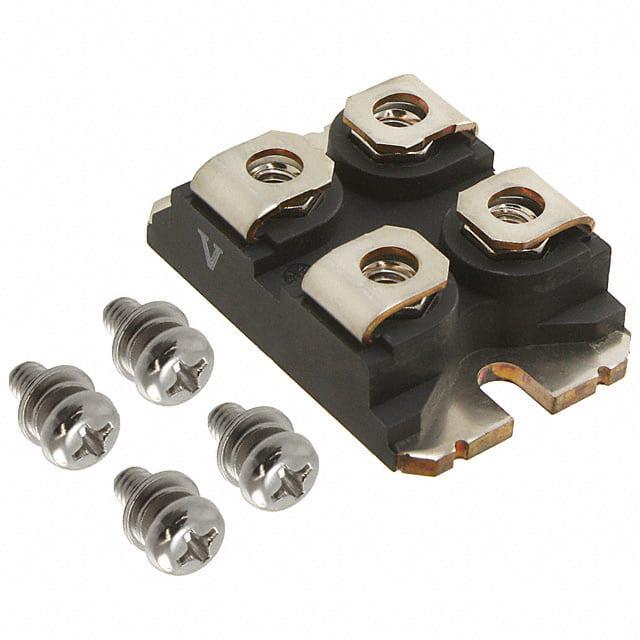

VS-HFA220FA120

产品分类: 整流二极管/整流桥
产品描述: Vishay 整流二极管 二极管, 110A, 1200V, 表面贴装, SOT-227封装, 4针
供应商型号: 3774987
供应商: 海外现货
标准整包数: 1
VISHAY INTERTECHNOLOGY 整流二极管/整流桥 VS-HFA220FA120

VS-HFA220FA120概述

    Vishay Semiconductors HEXFRED® Ultrafast Soft Recovery Diode (VS-HFA220FA120)

    产品简介


    VS-HFA220FA120 是 Vishay Semiconductors 推出的一款高性能超快软恢复二极管。该产品采用了 SOT-227 封装,专为高压输出整流、自由轮运转/钳位操作以及高电压应用设计。凭借其出色的电气特性和坚固耐用的设计,该产品在工业级别的电力转换应用中表现出色。

    技术参数


    - 额定反向电压(VR): 1200 V
    - 最大连续正向电流(IF): 220 A(在 38°C 下)
    - 正向压降(VF): 2.68 V(典型值),在 100 A 下
    - 反向恢复时间(trr): 58 ns(典型值),在 1 A 下
    - 最大单脉冲正向电流(IFSM): 700 A
    - 最高功率耗散(PD): 500 W(在 25°C 下),400 W(在 100°C 下)

    产品特点和优势


    VS-HFA220FA120 的显著特点是其快速恢复时间特征(trr 仅为 58 ns),这使其特别适合高频开关应用。此外,该二极管具有电气隔离基板,可以简化机械设计并加快组装过程。该产品还具备优良的热管理和大爬电距离,确保可靠性和长寿命。

    应用案例和使用建议


    这款二极管被广泛应用于高压电源供应、电子焊机、电机控制和逆变器等领域。为了确保最佳性能,建议在使用时注意散热管理,特别是在高温环境下。此外,考虑到反向恢复特性,对于需要快速开关的应用,可以选择适当的驱动电路以优化性能。

    兼容性和支持


    VS-HFA220FA120 采用标准 SOT-227 封装,易于集成到现有设计中。对于技术问题和支持需求,Vishay Semiconductors 提供了多个地区的技术支持联系点,确保用户能够获得及时的帮助。该产品还通过了 UL 认证(E78996),符合严格的材料分类要求。

    常见问题与解决方案


    - Q: 正向电流(IF)在高温下的表现如何?
    - A: 在 150°C 下,正向压降有所增加(最高达 2.89 V)。因此,在高温度环境中,需要注意散热管理。

    - Q: 反向恢复电流(IRR)有多大影响?
    - A: 在 25°C 下,峰值反向恢复电流为 15 A;而在 125°C 下,峰值达到 22.5 A。因此,选择合适的驱动电路有助于降低这一影响。

    总结和推荐


    总体而言,VS-HFA220FA120 是一款非常出色的产品,适用于多种高压和高频应用场合。其快速恢复时间和优良的电气特性使其在市场上具有很强的竞争优势。如果您正在寻找一种可靠的、高性能的超快软恢复二极管,我们强烈推荐您考虑使用 VS-HFA220FA120。

VS-HFA220FA120参数

参数
正向浪涌电流 700A
配置
If - 正向电流 110A
Ir - 反向电流 75μA
Vr-反向电压 1.2KV
反向恢复时间 58ns
长*宽*高 38mm*26mm*12mm
通用封装 SOT-227
安装方式 底座安装,贴片安装
应用等级 工业级
零件状态 在售
包装方式 管装

VS-HFA220FA120厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

VS-HFA220FA120数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 整流二极管/整流桥 VISHAY INTERTECHNOLOGY VS-HFA220FA120 VS-HFA220FA120数据手册

VS-HFA220FA120封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 370.4625
5+ ¥ 363.8471
10+ ¥ 357.2317
50+ ¥ 357.2317
100+ ¥ 357.2317
库存: 1
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 370.46
