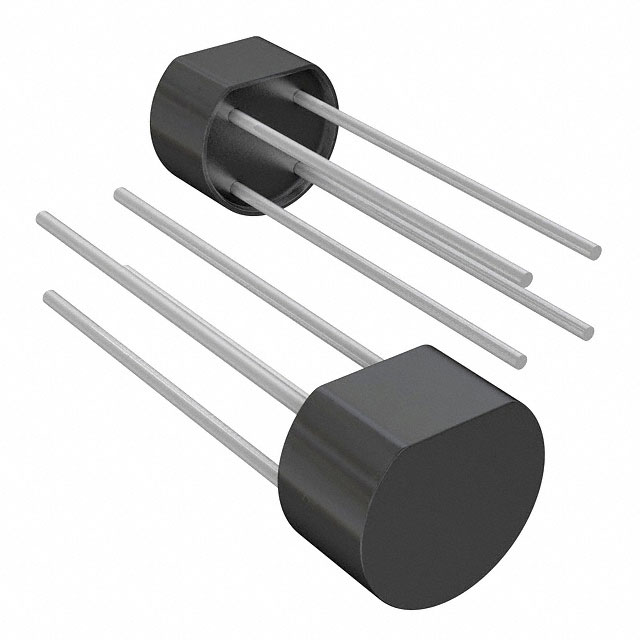

W10G-E4/51

产品分类: 整流二极管/整流桥
产品描述: 1KV 50A 5μA 1.5A 单 WOG 通孔安装
供应商型号: SCE-W10G
供应商: 海外现货
标准整包数: 50
VISHAY INTERTECHNOLOGY 整流二极管/整流桥 W10G-E4/51

W10G-E4/51概述

    Vishay General Semiconductor Glass Passivated Single-Phase Bridge Rectifier 技术手册概述
    本文档详细介绍了 Vishay General Semiconductor 的玻璃封装单相桥式整流器(型号为 W005G, W01G, W02G, W04G, W06G, W08G, W10G),包括其产品特点、技术参数、应用案例和使用建议等方面的信息。这些产品适用于多种通用电路设计,如电源、适配器、充电器、照明镇流器等应用。

    产品简介


    Vishay General Semiconductor 提供的 W 系列玻璃封装单相桥式整流器适用于广泛的应用场景。该系列的产品具有高可靠性、低反向电流泄漏等特点,非常适合用于消费电子产品和家用电器中的 AC/DC 整流过程。

    技术参数


    以下是 W 系列产品的部分关键技术参数:
    - 最大重复峰值反向电压 (VRRM):50 V, 100 V, 200 V, 400 V, 600 V, 800 V, 1000 V
    - 最大均方根电压 (VRMS):35 V, 70 V, 140 V, 280 V, 420 V, 560 V, 700 V
    - 最大直流阻断电压 (VDC):50 V, 100 V, 200 V, 400 V, 600 V, 800 V, 1000 V
    - 最大平均正向整流电流 (IF(AV)):1.5 A
    - 正向瞬时电压 (VF):1.0 V
    - 最大直流反向电流 (IR):5 μA (TA = 25°C), 500 μA (TA = 125°C)
    - 典型结电容 (CJ):14 pF

    产品特点和优势


    该系列产品的核心特点是其UL认证标志、优异的印刷电路板兼容性、极低的逆向漏电流(小于0.1 μA)以及高的浪涌电流能力。此外,该系列产品采用了玻璃密封技术,提高了设备的整体耐用性和可靠性。

    应用案例和使用建议


    根据技术手册,这些产品通常用于消费电子产品和家用电器中的AC/DC桥式整流电路。例如,在设计具有电阻性或电感性负载的电源时,可以选择适当的VRRM值以确保系统的稳定性。建议在选择型号时根据具体应用场景(如额定功率和电压等级)进行合理的选择,以实现最佳性能。

    兼容性和支持


    W 系列产品可与标准印刷电路板材料兼容,并且支持焊接温度高达275°C,符合JESD 22-B106标准。Vishay提供了详尽的技术支持文档,包括安装指南、测试报告和售后服务。

    常见问题与解决方案


    常见的问题及解决方案包括处理过载、确保正确的散热管理、避免电压突变对产品造成损害等。例如,如果出现过载现象,可以通过增加散热片来降低温度压力。

    总结和推荐


    综上所述,Vishay General Semiconductor 的玻璃封装单相桥式整流器是市场上性能优良的电子元器件之一。它们的设计旨在满足广泛的工业和消费应用需求,具备高可靠性、高效率和易于集成的特点。因此,强烈推荐给需要高效、稳定整流解决方案的工程师和技术专家。

W10G-E4/51参数

参数
If - 正向电流 1.5A
Ir - 反向电流 5μA
Vr-反向电压 1KV
反向恢复时间 -
正向浪涌电流 50A
配置
9.86mm(Max)
8.84mm(Max)
5.6mm(Max)
通用封装 WOG
安装方式 通孔安装
零件状态 在售
包装方式 散装
