VS-25F120

产品分类: 整流二极管/整流桥

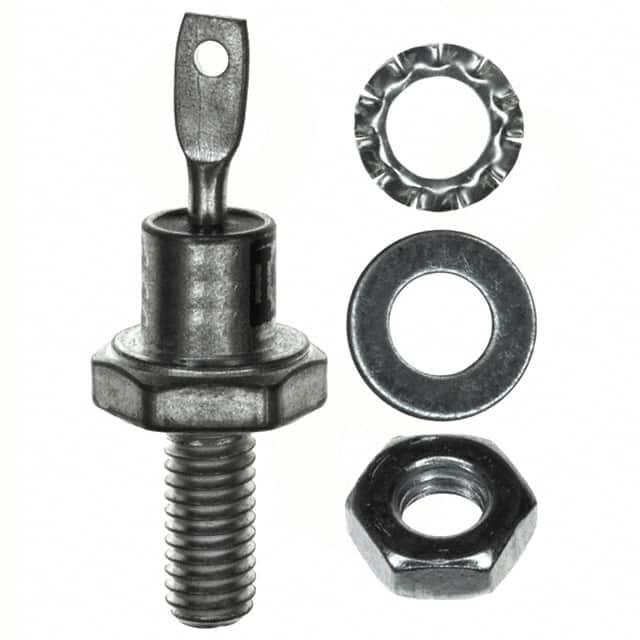

产品描述: Vishay 整流二极管 二极管, 25A, 1200V, 螺纹, DO-4封装, 2针
供应商型号: 1652614
供应商: 海外现货
标准整包数: 100
VISHAY INTERTECHNOLOGY 整流二极管/整流桥 VS-25F120

VS-25F120概述

    Vishay VS-25F(R) Series 技术手册解析

    1. 产品简介


    VS-25F(R) 系列是 Vishay Semiconductors 推出的一款高功率标准恢复二极管(单管封装),具备大电流和宽电压范围等特点。这种二极管主要用于电池充电器、转换器、电源以及机床控制等领域。

    2. 技术参数


    以下是该系列二极管的主要技术参数:
    - 最大平均正向电流 (IF(AV)): 25A
    - 最大有效正向电流 (IF(RMS)): 40A
    - 最大非重复峰值正向浪涌电流 (IFSM): 356A (50Hz), 373A (60Hz)
    - 最大 I2t 融断值: 636A²s (50Hz), 580A²s (60Hz)
    - 最大 I2√t 融断值: 6360A²√s
    - 反向恢复电压 (VRRM): 100V 至 1200V
    - 最高工作温度 (TJ): -65°C 至 +175°C
    - 热阻 (RthJC): 1.5K/W(直流操作)

    3. 产品特点和优势


    VS-25F(R) 系列具备以下几个独特优势:
    - 高浪涌电流能力: 可承受高达 356A 的瞬时浪涌电流,确保在极端条件下可靠运行。
    - 广泛的工作电压范围: 适用于 100V 至 1200V 的不同应用场景。
    - 优越的热管理能力: 具备低至 1.5K/W 的热阻,能够有效散发热量,保持长期稳定性能。
    - 多种型号选择: 提供从 10V 到 1200V 的不同电压等级,满足各种需求。

    4. 应用案例和使用建议


    典型应用场景包括:
    - 电池充电器: 用于电动工具或移动设备的充电器。
    - 转换器和电源: 在电源系统中提供高效的整流功能。
    - 机床控制: 用于精密控制和稳定电力供应。
    使用建议:
    - 散热设计: 使用适当的散热装置来减少热阻,确保长期稳定运行。
    - 电路保护: 配合过载保护电路,避免浪涌电流对设备造成损害。
    - 定期检查: 定期检查安装扭矩和热阻,确保设备正常运行。

    5. 兼容性和支持


    - 兼容性: VS-25F(R) 系列可以与大多数标准电源模块和其他相关设备兼容。
    - 技术支持: 如需进一步的技术支持,请联系 Vishay 官方客服:DiodesAmericas@vishay.com, DiodesAsia@vishay.com, DiodesEurope@vishay.com。

    6. 常见问题与解决方案


    - 问题1: 设备过热
    - 解决方案: 检查散热系统是否良好,调整设备安装位置,确保空气流通。
    - 问题2: 电流波动
    - 解决方案: 检查输入电压稳定性,必要时添加稳压电路。
    - 问题3: 浪涌电流问题
    - 解决方案: 添加合适的浪涌吸收电路,以减轻电流冲击。

    7. 总结和推荐



    总结

    :
    VS-25F(R) 系列二极管以其高可靠性、广泛的适用性和优良的热管理能力,在多个领域展现出显著的优势。它特别适合需要高效能和高稳定性的应用场景。
    推荐:
    对于需要大电流和高可靠性的应用,我们强烈推荐使用 Vishay 的 VS-25F(R) 系列二极管。它不仅提供了优异的性能,还具备良好的市场竞争力。

VS-25F120参数

参数
Ir - 反向电流 12mA
Vr-反向电压 1.2KV
反向恢复时间 -
正向浪涌电流 373A
配置 独立式
If - 正向电流 25A
长*宽*高 20.3mm*11mm*11mm
通用封装 DO-203AA,DO-4
安装方式 底座安装,螺纹安装,铰轴安装
零件状态 在售
包装方式 散装

VS-25F120厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

VS-25F120数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 整流二极管/整流桥 VISHAY INTERTECHNOLOGY VS-25F120 VS-25F120数据手册

VS-25F120封装设计

查看详情并下载
Symbol
Footprint
3D Model
