首页  >  产品百科  >  TNPU1206500RAWEN00

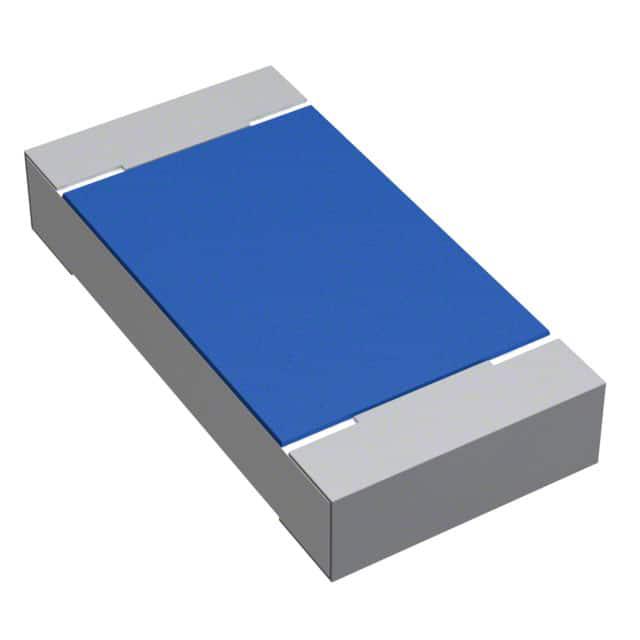

TNPU1206500RAWEN00

产品分类: 贴片电阻
产品描述: 500Ω ±0.05% 250mW ±2ppm/℃ 1206 贴片安装 3.2mm*1.6mm*650μm
供应商型号: TNPU1206500RAWEN00
供应商: 国内现货
标准整包数: 1
VISHAY INTERTECHNOLOGY 贴片电阻 TNPU1206500RAWEN00

TNPU1206500RAWEN00概述

    Ultra Precision Thin Film Chip Resistors: TNPU e3

    产品简介


    TNPU e3超精密薄膜扁平贴片电阻集合了TNPW e3系列产品的可靠性和先进水平的精密性和稳定性。这款独特的组合使该产品完美适用于所有对尺寸、可靠精度和稳定性有严格要求的应用场景。
    - 产品类型:薄膜贴片电阻
    - 主要功能:提供高精度、稳定性和低温度系数
    - 应用领域:汽车、工业设备、测试和测量设备、医疗设备、电信和仪器仪表

    技术参数


    TNPU e3系列产品技术规格如下:
    | 规格 | TNPU0402 e3 | TNPU0603 e3 | TNPU0805 e3 | TNPU1206 e3 |

    | 尺寸(公制) | 1005 | 1608 | 2012 | 3216 |
    | 阻值范围 | 100Ω至100kΩ | 100Ω至100kΩ | 100Ω至332kΩ | 100Ω至511kΩ |
    | 阻值精度 | ±0.1% | ±0.1%; ±0.05%; ±0.02% | ±0.1%; ±0.05%; ±0.02% | ±0.1%; ±0.05%; ±0.02% |
    | 温度系数 | ±10 ppm/K; ±5 ppm/K | ±10 ppm/K; ±5 ppm/K; ±2 ppm/K | ±10 ppm/K; ±5 ppm/K; ±2 ppm/K | ±10 ppm/K; ±5 ppm/K; ±2 ppm/K |
    | 额定功率 | 0.063 W | 0.1 W | 0.125 W | 0.25 W |
    | 最大允许温度 | 125°C | 125°C | 125°C | 125°C |
    | 工作电压 | 50 V | 75 V | 150 V | 200 V |

    产品特点和优势


    - 低温度系数和紧公差:确保精确度和稳定性。
    - 硫化抵抗验证:符合ASTM B 809标准。
    - 卓越的湿气抗性:在85°C、85%相对湿度条件下表现良好。
    - 广泛的工作环境稳定性:如≤0.05%(在70°C下以额定功率运行1000小时)。
    - AEC-Q200认证:满足汽车行业严格要求。
    - 材料分类:符合各种合规性标准。

    应用案例和使用建议


    这些电阻在多种应用中表现出色,例如汽车电子控制单元(ECU)、工业自动化控制系统、医疗设备的传感器等。为了更好地利用这些电阻,需要考虑以下几点:
    - 热管理:注意电阻在功率耗散时的温升,合理设计散热结构。
    - 电源选择:根据具体应用选择合适的工作电压。
    - 布局优化:合理布局PCB以减少电磁干扰。

    兼容性和支持


    - 兼容性:支持自动焊接过程(波峰焊、回流焊、蒸汽相焊)。
    - 厂商支持:Vishay提供了详尽的技术文档和支持服务,以确保产品的长期稳定性和可靠性。

    常见问题与解决方案


    - Q1:电阻在高电流下会出现漂移吗?
    - A1:不会,但在长时间运行中,阻值漂移可能逐渐增加。可通过定期校准保持系统准确性。
    - Q2:如何判断电阻是否损坏?
    - A2:检查电阻值变化是否超出预期范围。可使用万用表进行检测。
    - Q3:电阻在高温环境下是否仍能正常工作?
    - A3:是的,但需注意不要超过最大允许温度(125°C),并采取适当的散热措施。

    总结和推荐


    TNPU e3系列超精密薄膜贴片电阻凭借其高精度、优良的温度稳定性和广泛的适用范围,在众多应用场合中展现出色的性能。特别是对于需要高精度和长期稳定的项目,非常值得推荐。如果您正在寻找一款在严苛环境中表现出色的高性能电阻器,TNPU e3系列无疑是一个优秀的选择。

TNPU1206500RAWEN00参数

参数
电阻值 500Ω
精度 ±0.05%
额定功率 250mW
温度系数 ±2ppm/℃
长*宽*高 3.2mm*1.6mm*650μm
通用封装 1206
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

TNPU1206500RAWEN00厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

TNPU1206500RAWEN00数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 贴片电阻 VISHAY INTERTECHNOLOGY TNPU1206500RAWEN00 TNPU1206500RAWEN00数据手册

TNPU1206500RAWEN00封装设计

查看详情并下载
Symbol
Footprint
3D Model
