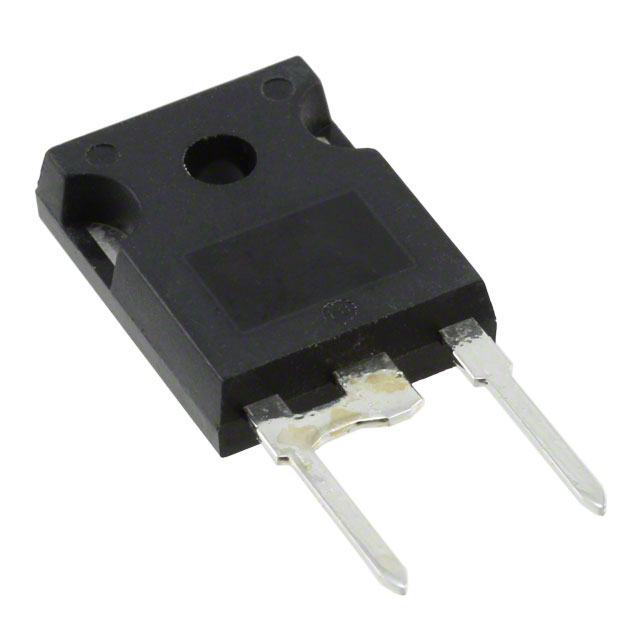

VS-40EPS08-M3

产品分类: 整流二极管/整流桥
产品描述: 800V 475A 100μA 40A 独立式 TO-247AC 通孔安装
供应商型号: 14M-VS-40EPS08-M3
供应商: 云汉优选
标准整包数: 1
VISHAY INTERTECHNOLOGY 整流二极管/整流桥 VS-40EPS08-M3

VS-40EPS08-M3概述

    VS-40EPS..-M3 系列高电压输入整流二极管

    产品简介


    VS-40EPS..-M3系列是由Vishay Semiconductors生产的高电压输入整流二极管。该系列产品主要应用于单相或三相桥式整流电路,例如开关电源和输出整流器。这款二极管设计和认证遵循JEDEC®-JESD 47标准,具有非常低的正向电压降和适度的泄漏电流。

    技术参数


    - 主要电气特性:
    - 最大平均正向电流(IF(AV)):40A
    - 最大峰值反向电压(VRRM):800V至1200V
    - 正向电压降(VF):在40A时,TJ = 25°C为1.1V
    - 最大瞬态非重复峰值反向电压(VRSM):900V至1300V
    - 最大正向浪涌电流(IFSM):475A
    - 工作环境:
    - 工作温度范围(TJ):-40°C到+150°C
    - 储存温度范围(TStg):-40°C到+150°C
    - 热阻(RthJC):0.6°C/W(直流操作)
    - 热阻(RthJA):40°C/W
    - 典型热阻(RthCS):0.2°C/W(安装表面平整光滑且涂有散热膏)

    产品特点和优势


    VS-40EPS..-M3系列高电压整流二极管的优势主要体现在以下几个方面:
    - 非常低的正向电压降: 正向电压降仅为1.1V(在40A条件下),显著降低功耗,提高能效。
    - 高温耐受性: 最大工作结温可达150°C,适用于高温环境。
    - 玻璃钝化芯片结: 增强耐用性和可靠性。
    - 符合行业标准: 设计和测试均符合JEDEC®-JESD 47标准,保证质量和可靠性。

    应用案例和使用建议


    这些二极管常用于开关电源、电池充电器、电机驱动等场合。根据手册提供的信息,在选择合适的应用场景时,需要考虑二极管的工作条件,如电流、电压和温度。
    - 使用建议:
    - 在高电流应用中,确保有足够的散热措施,以避免过热损坏。
    - 在设计电路时,应考虑到热阻和热传导路径,以保证良好的散热效果。

    兼容性和支持


    VS-40EPS..-M3系列二极管采用标准TO-247AC 2L封装,易于与其他电子元件集成。Vishay Semiconductors提供了详尽的技术支持,包括在线文档、SPICE模型以及技术咨询服务,以帮助客户顺利集成和使用该产品。

    常见问题与解决方案


    - 问题1:如何处理过高的工作温度?
    - 解决方法: 确保使用适当的散热措施,如增加散热片、风扇或其他冷却装置。

    - 问题2:如何测量瞬态浪涌电流?
    - 解决方法: 使用合适的测试设备,如高压示波器和电流传感器进行测量,并参照手册中的数据进行验证。

    总结和推荐


    总体而言,VS-40EPS..-M3系列高电压输入整流二极管是一款高性能、高可靠性的产品。它具备出色的电气性能和优异的热稳定性,适合各种高电流应用。鉴于其出色的性能和广泛的应用领域,强烈推荐该产品用于各类高电压整流电路的设计和开发。

VS-40EPS08-M3参数

参数
Vr-反向电压 800V
反向恢复时间 -
正向浪涌电流 475A
配置 独立式
If - 正向电流 40A
Ir - 反向电流 100μA
15.87mm(Max)
5.31mm(Max)
24.99mm(Max)
通用封装 TO-247AC
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装,管装

VS-40EPS08-M3厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

VS-40EPS08-M3数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 整流二极管/整流桥 VISHAY INTERTECHNOLOGY VS-40EPS08-M3 VS-40EPS08-M3数据手册

VS-40EPS08-M3封装设计

查看详情并下载
Symbol
Footprint
3D Model
