V6K100DUHM3/H

产品分类: 整流二极管/整流桥
产品描述: 100V 80A 350μA 3A 双 贴片安装
供应商型号: 2989350
供应商: 海外现货
标准整包数: 1
VISHAY INTERTECHNOLOGY 整流二极管/整流桥 V6K100DUHM3/H

V6K100DUHM3/H概述

    Vishay General Semiconductor V6K100DU Trench MOS Barrier Schottky Rectifier

    1. 产品简介


    Vishay General Semiconductor的V6K100DU是一款高性能表面贴装型沟槽MOS屏障肖特基整流器。它结合了先进的沟槽MOS肖特基技术,具有低正向电压降(VF)和低功率损耗的特点,适用于低电压高频率直流/直流转换器、续流二极管及极性保护应用。

    2. 技术参数


    - 最大重复峰值反向电压:VRRM = 100 V
    - 最大直流正向电流:IF(AV) = 3 A
    - 最大瞬态正向电流:IFSM = 80 A (8.3 ms单半正弦波)
    - 正向压降:VF (IF = 1.5 A, TA = 25 °C) = 0.50 V;(IF = 3 A, TA = 25 °C) = 0.61 V;(IF = 1.5 A, TA = 125 °C) = 0.44 V
    - 最高结温:TJ max. = 150 °C

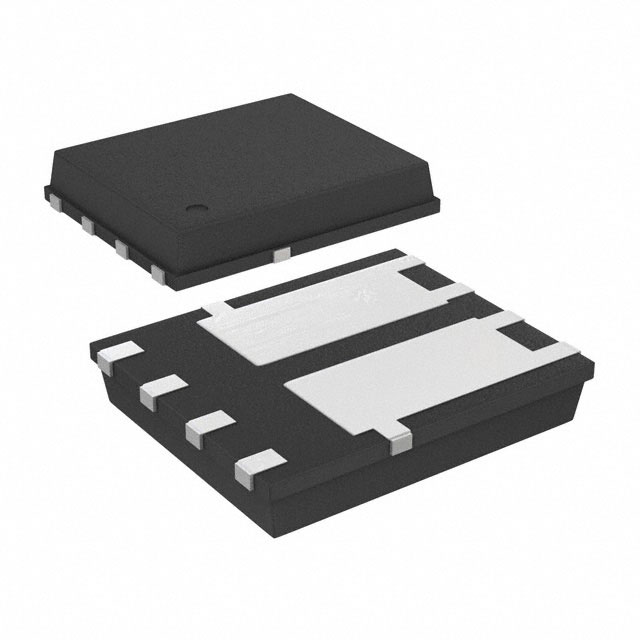

    - 封装:FlatPAK 5 x 6
    - 热阻:RθJA = 100 °C/W

    3. 产品特点和优势


    V6K100DU拥有以下独特功能和优势:
    - 低功耗:由于采用了先进的沟槽MOS肖特基技术,其正向电压降仅为0.44 V (IF = 1.5 A, TA = 125 °C),降低了整体功耗。
    - 高效率:低正向压降和高电流密度使得器件在高效率下运行。
    - 可靠性和耐用性:满足J-STD-020标准,达到MSL水平1的防水等级,确保产品在恶劣环境中也能稳定运行。
    - AEC-Q101认证:提供汽车级选项,适用于汽车电子系统。
    - 环保材料:无卤素且符合RoHS标准,更安全环保。

    4. 应用案例和使用建议


    V6K100DU广泛应用于以下场景:
    - 低电压高频率直流/直流转换器:利用其低正向压降和高效率,可有效减少能量损失。
    - 续流二极管:用于防止逆变器开关断开时电感上的能量释放。
    - 极性保护:为电路提供必要的保护,避免因极性错误导致的损坏。
    使用建议:
    - 确保散热良好,避免因过热导致器件失效。
    - 在设计电路时,根据具体应用选择合适的铜垫面积以降低热阻。

    5. 兼容性和支持


    - 兼容性:V6K100DU与各种低电压高频率应用中的其他电子元器件兼容,尤其适合于现代电子产品的小型化和高效能需求。
    - 支持:Vishay提供全面的技术支持,包括应用指南、设计工具以及客户支持服务,确保用户能够快速解决问题并充分发挥产品的性能。

    6. 常见问题与解决方案


    - 问题1:正向电压降过高
    - 解决方案:检查安装是否正确,确保与电路的良好接触。
    - 问题2:热稳定性不佳
    - 解决方案:增加散热片,或者改进散热设计以降低热阻。
    - 问题3:电气性能不稳定
    - 解决方案:检查电路是否有短路现象,确保所有连接点牢固。

    7. 总结和推荐


    V6K100DU Trench MOS Barrier Schottky Rectifier 是一款出色的高性能产品,具备低功耗、高效率和可靠性强等特点。特别适合低电压高频率应用场合,如直流/直流转换器、续流二极管和极性保护。此外,其环保设计和全面的技术支持使其在市场上具有较强的竞争力。综上所述,强烈推荐此产品给需要高性能肖特基整流器的工程师和设计师。

V6K100DUHM3/H参数

参数
正向浪涌电流 80A
配置
If - 正向电流 3A
Ir - 反向电流 350μA
Vr-反向电压 100V
反向恢复时间 -
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

V6K100DUHM3/H厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

V6K100DUHM3/H数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 整流二极管/整流桥 VISHAY INTERTECHNOLOGY V6K100DUHM3/H V6K100DUHM3/H数据手册

V6K100DUHM3/H封装设计

查看详情并下载
Symbol
Footprint
3D Model
