BZX55C10-TAP

产品分类: 齐纳(稳压)二极管
产品描述: Vishay 单路稳压二极管, 额定齐纳电压10V, 通孔安装, 最大功率耗散500 mW, DO-35封装
供应商型号: ZT-BZX55C10-TAP
供应商: 海外现货
标准整包数: 1

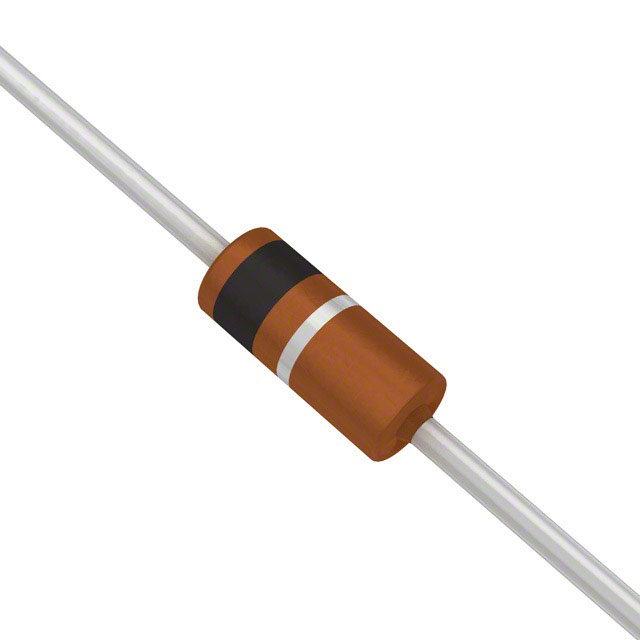

VISHAY INTERTECHNOLOGY 齐纳(稳压)二极管 BZX55C10-TAP

BZX55C10-TAP概述

    Vishay BZX55 Series Small Signal Zener Diodes

    1. 产品简介


    Vishay BZX55系列是一系列小型信号稳压二极管,广泛应用于电子电路中实现电压稳定。这些二极管的主要功能是保护电路免受过电压损害,并在各种应用中提供稳定的参考电压。它们适用于多种场合,如电源管理、信号处理、通讯设备以及汽车电子系统等。

    2. 技术参数


    - Zener电压范围: 2.4V至75V
    - 测试电流: 2.5mA或5mA
    - 反向泄漏电流: 最小值为<0.1μA,最大值根据不同的型号有所变化
    - 动态电阻: 最大值为<5Ω(在特定条件下)
    - 温度系数: 在±0.09%/K范围内
    - 功耗: 最大连续功率为500mW(在25°C时)
    - 绝对最大额定值:
    - 功率耗散: 500mW
    - 激励电流: 根据VZ
    - 结点到环境空气的热阻: 300K/W
    - 结点温度: 175°C
    - 储存温度范围: -65°C至+175°C
    - 封装: DO-35,重量为125mg,符合UL 94 V-0防火等级标准

    3. 产品特点和优势


    BZX55系列稳压二极管具有以下显著优势:
    - 非常尖锐的反向特性: 这使得它们能够更精确地控制电压。
    - 低反向电流: 确保在正常操作时没有不必要的电流消耗。
    - 非常高的稳定性: 可确保长期运行中的高可靠性和精度。
    - 低噪声: 保证了良好的信号传输质量。
    - 通过AEC-Q101认证: 表明其满足汽车电子可靠性标准。
    - 材料分类: 符合RoHS和Halogen-Free要求

    4. 应用案例和使用建议


    BZX55系列稳压二极管在多种应用中有广泛应用,例如:
    - 电源稳压器: 在电源管理模块中作为过电压保护装置。
    - 信号处理: 在模拟电路中用于建立稳定的工作点。
    - 通信设备: 为高频电路提供电压基准。
    建议在使用BZX55系列稳压二极管时:
    - 确保选择正确的Zener电压: 以满足特定电路的需求。
    - 考虑工作温度的影响: 在极端环境下使用时应注意温度对性能的影响。
    - 合理布局电路板: 以减少寄生电容和电感的影响。

    5. 兼容性和支持


    BZX55系列稳压二极管采用DO-35封装,便于安装在各类印刷电路板上。该产品与多数标准电路板设计兼容。如果您需要技术支持或购买信息,可以联系区域内的技术支持团队,或者访问Vishay官方网站获得更多信息。

    6. 常见问题与解决方案


    - Q: 如何判断稳压二极管是否损坏?
    - A: 使用万用表测量其正反向电阻,正常情况下反向电阻应极大。
    - Q: 如何避免过电压损坏?
    - A: 确保在使用过程中不超过其最大允许的激发电流和功耗。
    - Q: 如何判断稳压二极管的温度稳定性?
    - A: 通过测量不同温度下的Zener电压,观察其变化情况。

    7. 总结和推荐


    Vishay BZX55系列稳压二极管因其高稳定性和低噪声性能,在众多电子设备中表现优异。这些稳压二极管不仅适用于工业和商业领域,还特别适合需要高度可靠性的汽车电子系统。对于那些寻求高性能和稳定性的设计者来说,BZX55系列稳压二极管是一个值得推荐的选择。

BZX55C10-TAP参数

参数
最大齐纳阻抗 15Ω
电压容差 ±5%
最大功率耗散 500mW
标称齐纳电压 10V
配置 独立式
最大功率 500mW
Ir - 反向电流 100nA
长*宽*高 3.9mm(长度)
通用封装 DO-204AH,DO-35
安装方式 通孔安装
零件状态 在售
包装方式 盒装,弹夹装

BZX55C10-TAP厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

BZX55C10-TAP数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 齐纳(稳压)二极管 VISHAY INTERTECHNOLOGY BZX55C10-TAP BZX55C10-TAP数据手册

BZX55C10-TAP封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.0192 ¥ 0.1607
库存: 20000
起订量: 3423 增量: 10000
交货地:
最小起订量为:1
合计: ¥ 0.16
