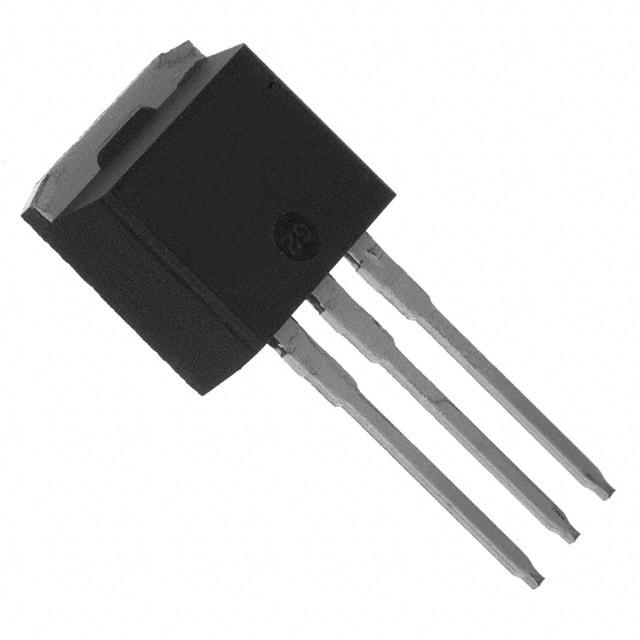

VI20120S-E3/4W

产品分类: 整流二极管/整流桥
产品描述: 120V 200A 300μA 20A TO-262AA 通孔安装
供应商型号: AV-E-VI20120S-E3/4W
供应商: Avnet
标准整包数: 1000
VISHAY INTERTECHNOLOGY 整流二极管/整流桥 VI20120S-E3/4W

VI20120S-E3/4W概述


    产品简介


    Vishay General Semiconductor推出的V20120S-E3、VF20120S-E3、VB20120S-E3和VI20120S-E3系列产品属于高压沟槽式肖特基整流器(Trench MOS Barrier Schottky Rectifier)。这些产品以其超低的正向压降(Low Forward Voltage Drop)和高效率运行而著称,广泛应用于高频转换器、开关电源、续流二极管、OR-ing二极管、DC/DC转换器及反接电池保护等关键领域。

    技术参数


    以下是该系列产品的关键技术参数:
    - 最大重复峰值反向电压(VRRM):120V
    - 最大平均正向整流电流(IF(AV)):20A
    - 浪涌峰值正向电流(IFSM):200A
    - 瞬时正向压降(VF):在20A条件下为0.73V,而在5A条件下可低至0.50V(工作温度为125°C时)。
    - 结温范围(TJ):-40°C至+150°C
    - 封装类型:TO-220AB、ITO-220AB、D2PAK(TO-263AB)和TO-262AA
    - 主要特点:通过UL 94 V-0阻燃等级认证,符合RoHS标准。

    产品特点和优势


    这些器件采用了先进的Trench MOS Schottky技术,实现了更低的导通损耗和更高的转换效率,适用于各种高频应用场景。其独特的单向电路配置进一步提升了可靠性,同时满足行业标准如J-STD-020(MSL等级1)和JESD 22-B106,确保优异的热管理和焊接可靠性。

    应用案例和使用建议


    这些肖特基整流器因其高效率和紧凑设计,被广泛应用于高频率DC/DC转换器和开关电源中。例如,在高频逆变器中,它们可以有效减少导通损耗并提高整体效率。为了最大化其性能,建议将器件安装在具有良好散热能力的底座上,并且注意保持合适的导通电流以避免过热。

    兼容性和支持


    该系列元件与多种主流PCB设计兼容,可通过TO-220AB、TO-263AB等标准封装形式轻松集成到现有系统中。Vishay公司提供了全面的技术支持服务,包括在线资源访问以及区域技术支持团队,以便客户能够快速解决问题并获得必要的指导。

    常见问题与解决方案


    1. 问题:如何选择正确的电流等级?
    - 解答:根据应用的具体需求确定所需的额定电流值。通常情况下,20A的额定值足够覆盖大多数工业级电源设计的要求。

    2. 问题:在极端温度下工作的稳定性如何保障?
    - 解答:该系列产品具有宽广的工作温度范围(-40°C至+150°C),并且其热设计需特别考虑散热管理,尤其是在高温环境下长时间运行时。

    总结和推荐


    总体而言,Vishay的V20120S-E3系列凭借其卓越的技术指标、可靠的设计以及广泛的适用范围,在电力电子行业中占据了重要地位。对于需要高效能、低功耗解决方案的应用场合,这款产品无疑是一个理想的选择。因此,强烈推荐给所有希望提升系统效率并优化成本效益的工程师和技术人员。

VI20120S-E3/4W参数

参数
Ir - 反向电流 300μA
Vr-反向电压 120V
反向恢复时间 -
正向浪涌电流 200A
配置 -
If - 正向电流 20A
10.54mm(Max)
4.7mm(Max)
8.89mm(Max)
通用封装 TO-262AA
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装
