VS-HFA16TB120PBF

产品分类: 整流二极管/整流桥
产品描述: 1.2KV 190A 135ns 20μA 16A TO-220AC 通孔安装
供应商型号: X-VS-HFA16TB120PBF
供应商: 国内现货
标准整包数: 1

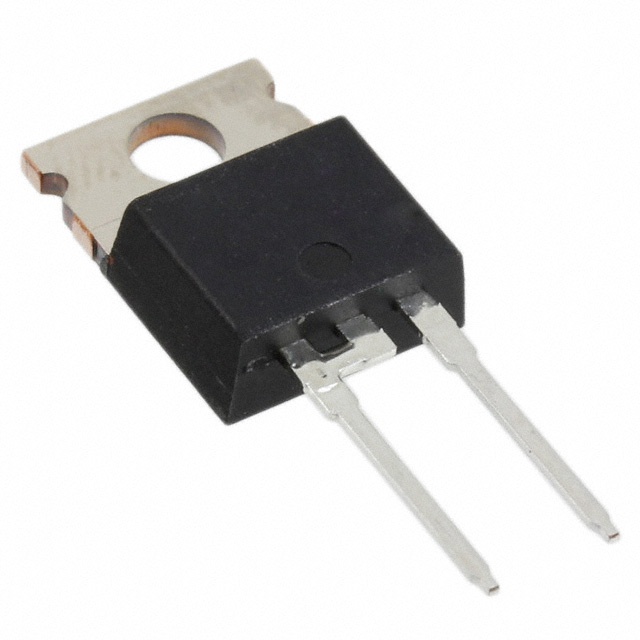

VISHAY INTERTECHNOLOGY 整流二极管/整流桥 VS-HFA16TB120PBF

VS-HFA16TB120PBF概述

    电子元器件产品技术手册:HEXFRED® Ultrafast Soft Recovery Diode, 16 A

    产品简介


    HEXFRED® Ultrafast Soft Recovery Diode, 型号为VS-HFA16TB120PbF 和 VS-HFA16TB120-N3,由Vishay Semiconductors制造。这款二极管专为需要高速、高效率的应用而设计,适用于电源供应、电力转换系统(如逆变器)、电机驱动等领域。它特别适合用作IGBT和MOSFET的伴生二极管,具备超快恢复和超软恢复特性,是现代高性能电源转换系统的重要组成部分。

    技术参数


    - 基本参数:
    - 最大连续正向电流(IF): 16 A
    - 反向电压(VR): 1200 V
    - 正向电压降(VF): 3.0 V(IF=16 A)
    - 逆恢复时间(trr): 30 ns(typ.)
    - 工作温度范围(TJ, TStg): -55°C至+150°C
    - 绝对最大额定值:
    - 最大瞬时正向电流(IFS): 190 A
    - 最大重复正向电流(IFRM): 64 A
    - 最大功率耗散(PD):
    - TC = 25°C: 151 W
    - TC = 100°C: 60 W
    - 电气规格:
    - 反向击穿电压(VBR): 1200 V(IR = 100 μA)
    - 最大正向电压(VFM): 2.5-3.0 V(IF = 16 A)
    - 最大反向漏电流(IRM): 0.75-20 μA(VR = VR 额定)

    产品特点和优势


    - 超快和超软恢复: 提供出色的软恢复特性,有效减少噪音和切换损耗。
    - 低功耗: 极低的峰值恢复电流(IRRM)和存储电荷(Qrr),减少了能耗。
    - 合规性: 符合RoHS指令2002/95/EC,无卤素材料(仅限-N3型号)。
    - 优越的开关性能: 在高频操作下表现出色,显著减少阻尼和热沉尺寸。

    应用案例和使用建议


    - 应用案例: 用于光伏逆变器、不间断电源(UPS)和电机驱动器中的电力转换系统。
    - 使用建议: 在高频率应用中应注意散热设计,确保工作温度不超过最大限制。在系统设计中考虑二极管的逆恢复特性,避免过高的瞬态电压冲击。

    兼容性和支持


    - 兼容性: 与标准TO-220AC封装的其他二极管兼容,适用于广泛的电源设计。
    - 支持: Vishay提供详尽的技术支持和文档资源,帮助客户更好地理解和应用此产品。

    常见问题与解决方案


    - 问题: 系统在高频下运行时出现异常。
    - 解决方案: 检查系统冷却设计,确认符合产品的工作温度范围要求。
    - 问题: 反向漏电流偏高。
    - 解决方案: 检查工作条件是否超出规定范围,如温度、电压等。

    总结和推荐


    HEXFRED® Ultrafast Soft Recovery Diode凭借其卓越的软恢复特性、低损耗及高频性能,在现代电力转换系统中表现出色。对于需要高效能和高可靠性应用的设计工程师来说,这款二极管是一个值得推荐的选择。其优异的性能和广泛的应用领域使其成为市场的有力竞争者。

VS-HFA16TB120PBF参数

参数
If - 正向电流 16A
Ir - 反向电流 20μA
Vr-反向电压 1.2KV
反向恢复时间 135ns
正向浪涌电流 190A
配置 -
10.66mm(Max)
4.82mm(Max)
9.02mm(Max)
通用封装 TO-220AC
安装方式 通孔安装
应用等级 工业级
零件状态 停产
包装方式 管装

VS-HFA16TB120PBF厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

VS-HFA16TB120PBF数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 整流二极管/整流桥 VISHAY INTERTECHNOLOGY VS-HFA16TB120PBF VS-HFA16TB120PBF数据手册
