GBU6J-E3/51

产品分类: 整流二极管/整流桥
产品描述: Vishay 单相整流桥, 3.8A峰值平均正向电流, 600V峰值反向重复电压, 4引脚, GBU封装, 通孔安装
供应商型号: GBU6J-E3/51
供应商: 国内现货
标准整包数: 250

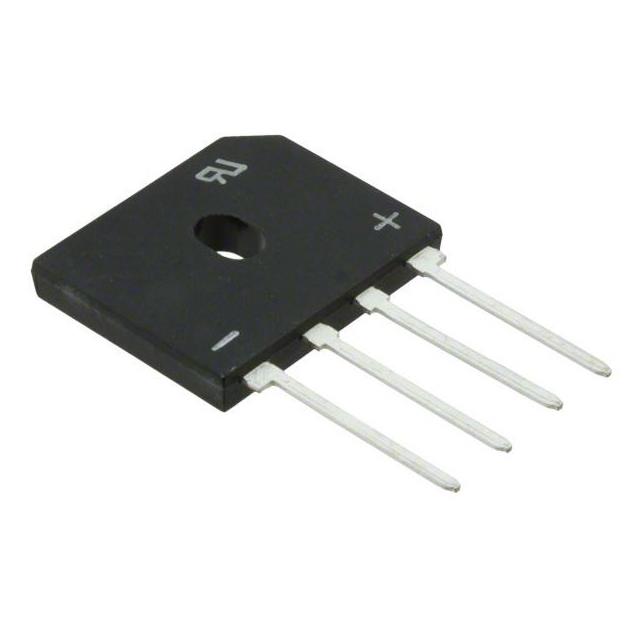

VISHAY INTERTECHNOLOGY 整流二极管/整流桥 GBU6J-E3/51

GBU6J-E3/51概述

    Vishay GBU6 系列玻璃封装单相桥式整流器技术手册

    产品简介


    Vishay General Semiconductor的GBU6系列是玻璃封装的单相桥式整流器,广泛应用于各种通用场合,如监控器、电视机、打印机、开关电源适配器、音频设备和家用电器等AC/DC桥式全波整流应用。该系列产品以其高性能和高可靠性著称,为电子设计者提供了一系列选择,以满足不同电压和电流需求的应用场景。

    技术参数


    - 型号及规格:GBU6A、GBU6B、GBU6D、GBU6G、GBU6J、GBU6K、GBU6M
    - 最高重复峰值反向电压 (VRRM):50V、100V、200V、400V、600V、800V、1000V
    - 最大平均正向输出电流 (IF(AV)):6.0A(TA = 40°C)
    - 最大浪涌电流 (IFSM):175A
    - 最大瞬时正向压降 (VF):1.0V
    - 最大直流反向电流 (IR):5μA(TA = 25°C),500μA(TA = 125°C)
    - 典型结电容 (CJ):4V, 1MHz时为68pF
    - 热阻 (RθJA):20°C/W
    - 最高工作温度 (TJ):150°C
    - 储存温度范围 (TSTG):-55°C到+150°C

    产品特点和优势


    - 安全认证:UL认证编号为E54214
    - 高浪涌电流能力:175A,确保在负载波动时的安全运行
    - 高绝缘强度:1500VRMS,适用于需要高可靠性的应用场景
    - 环保材料:RoHS合规,无卤素,符合环保标准
    - 出色的焊接性能:符合J-STD-002和JESD 22-B102标准,易于焊接安装

    应用案例和使用建议


    - 典型应用场景:适用于电视、电脑显示器、打印机、开关电源适配器、音频设备等设备中的AC/DC转换。
    - 使用建议:
    - 在安装时建议使用铝制散热板进行安装,以提高散热效率,延长使用寿命。
    - 需要合理规划铜箔面积和引线长度,以达到最佳的散热效果。推荐使用12mm x 12mm的铜箔,引线长度不超过9.5mm。


    兼容性和支持


    - 兼容性:适用于常规印刷电路板(PCB)的安装,能与其他标准电子元件无缝集成。
    - 厂商支持:如需技术支持,请联系Vishay Americas、Vishay Asia或Vishay Europe的技术支持团队。官方网站提供了详尽的资料库和常见问题解答。

    常见问题与解决方案


    - 问题一:产品无法正常启动
    - 解决方案:检查接线是否正确,确认所有连接点没有松动,并确保产品未受到静电损害。
    - 问题二:产品发热严重
    - 解决方案:检查是否已安装散热板,并确保散热板与产品接触良好。如果散热条件不佳,可以考虑增加散热面积或改变安装位置。
    - 问题三:产品过载烧毁
    - 解决方案:确认负载电流在规定的范围内。如有必要,添加额外的保护措施,如保险丝或限流电阻。

    总结和推荐


    综上所述,Vishay GBU6系列玻璃封装单相桥式整流器凭借其优异的性能参数、高效的工作环境适应能力和丰富的应用场景选择,在电子设计中具有显著的竞争优势。针对不同应用场景,用户可以根据需要选择合适的型号,同时建议在安装时充分考虑到散热问题,以保证产品的稳定性和寿命。因此,我们强烈推荐该系列产品用于需要高可靠性、高浪涌电流承受能力以及紧凑设计的应用场景。

GBU6J-E3/51参数

参数
配置
If - 正向电流 3.8A
Ir - 反向电流 5μA
Vr-反向电压 600V
反向恢复时间 -
正向浪涌电流 175A
长*宽*高 22.3mm*3.56mm*18.8mm
通用封装 GBU
安装方式 通孔安装
零件状态 在售
包装方式 散装

GBU6J-E3/51厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

GBU6J-E3/51数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 整流二极管/整流桥 VISHAY INTERTECHNOLOGY GBU6J-E3/51 GBU6J-E3/51数据手册

GBU6J-E3/51封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
250+ ¥ 3.5875
500+ ¥ 3.4699
750+ ¥ 3.4111
1000+ ¥ 3.3817
库存: 1000
起订量: 250 增量: 0
交货地:
最小起订量为:250
合计: ¥ 896.87
