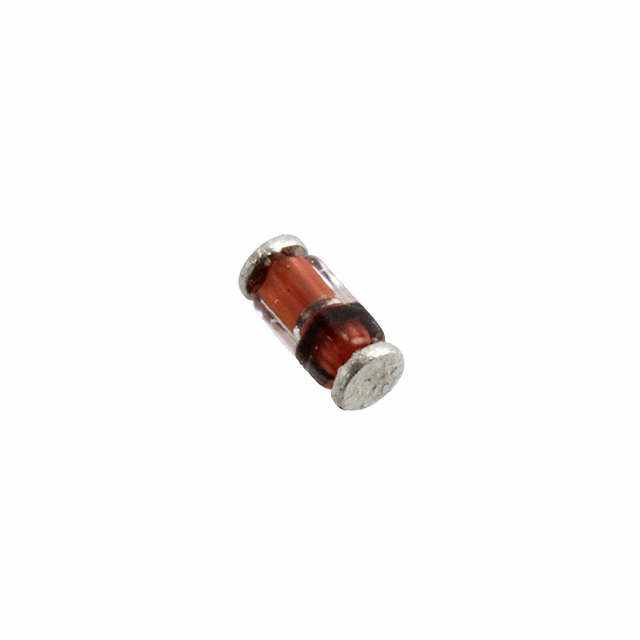

BZT55C5V6-GS08

产品分类: 齐纳(稳压)二极管
产品描述: 100nA 5.6V 40Ω 500mW 独立式 SOD-80 贴片安装 3.5mm*1.7mm*1.7mm
供应商型号: UA-BZT55C5V6-GS08
供应商: 海外现货
标准整包数: 2500
VISHAY INTERTECHNOLOGY 齐纳(稳压)二极管 BZT55C5V6-GS08

BZT55C5V6-GS08概述

    Vishay BZT55-Series Small Signal Zener Diodes

    1. 产品简介


    BZT55系列是Vishay半导体公司生产的小型信号齐纳二极管,具有非常陡峭的反向特性、低反向电流水平、高稳定性和低噪声的特点。这些二极管适用于多种应用场合,尤其是在需要电压稳定性的电路中。

    2. 技术参数


    基本特性:
    - 电压范围(VZ):2.4V 至 75V
    - 测试电流(IZT):2.5mA 至 5mA
    - 峰值脉冲电流:取决于具体型号
    - 封装:QuadroMELF (SOD-80)
    - 重量:34毫克
    - 引脚温度焊接条件:260°C/10秒
    - 最高工作温度(Tj):175°C
    - 绝对最大功率耗散(Ptot):500毫瓦
    - 热阻(RthJA):500K/W
    电气特性:
    - 反向泄漏电流(IR):1 µA 到 50 µA
    - 动态电阻(ZZ):1 Ω 至 600 Ω
    - 温度系数(TC):-0.09%/K 至 0.09%/K

    3. 产品特点和优势


    BZT55系列齐纳二极管具有以下几个显著特点和优势:
    - 高稳定性:即使在温度变化较大的情况下也能保持稳定的性能。
    - 低噪声:适合对信号质量要求较高的应用场合。
    - AEC-Q101认证:符合汽车应用标准。
    - 材料分类:符合环保标准。

    4. 应用案例和使用建议


    应用案例:
    - 电压稳定器:常用于需要精密电压控制的应用,如电源稳压器。
    - 保护电路:防止电压过高对敏感组件造成损害。
    使用建议:
    - 在选择合适的电压值时,确保所选二极管的额定电压范围覆盖您的应用需求。
    - 确保电路设计中考虑到散热问题,避免因过热导致的性能下降。
    - 在高频应用中,应考虑其电容特性对信号的影响。

    5. 兼容性和支持


    BZT55系列齐纳二极管适用于大多数常见的印刷电路板(PCB)设计,与多数标准电子设备兼容。如果您有任何技术问题,可以联系Vishay公司的技术支持部门,他们会提供专业的指导和支持。

    6. 常见问题与解决方案


    常见问题及解决方案:
    1. 温度范围过宽导致性能不稳定:通过在电路中加入适当的散热装置来控制温度。
    2. 电流超过额定值导致损坏:在设计电路时严格控制电流,使用合适的限流电阻。
    3. 电压波动超出规定范围:检查电路中的滤波元件是否完好,必要时增加滤波电容。

    7. 总结和推荐


    综上所述,Vishay的BZT55系列齐纳二极管是一款高度可靠且多功能的产品。其高稳定性和低噪声使其非常适合于需要精密电压控制的应用场景。如果您正在寻找一款高性能的齐纳二极管以提升您的电路设计,BZT55系列是一个非常不错的选择。强烈推荐使用。

BZT55C5V6-GS08参数

参数
配置 独立式
最大功率 500mW
Ir - 反向电流 100nA
最大齐纳阻抗 40Ω
电压容差 -
最大功率耗散 500mW
标称齐纳电压 5.6V
长*宽*高 3.5mm*1.7mm*1.7mm
通用封装 SOD-80
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

BZT55C5V6-GS08厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

BZT55C5V6-GS08数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 齐纳(稳压)二极管 VISHAY INTERTECHNOLOGY BZT55C5V6-GS08 BZT55C5V6-GS08数据手册

BZT55C5V6-GS08封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
7500+ $ 0.0174 ¥ 0.1456
17500+ $ 0.0164 ¥ 0.1372
库存: 135000
起订量: 7500 增量: 2500
交货地:
最小起订量为:7500
合计: ¥ 1092
