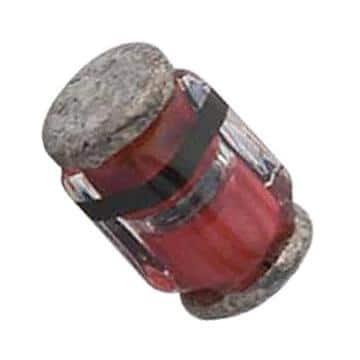

BAV300-TR

产品分类: 整流二极管/整流桥
产品描述: 50V 1A 50ns 100nA 250μA 独立式 MICRO-MELF 贴片安装 1.9mm*1.15mm*1.15mm
供应商型号: AV-E-BAV300-TR
供应商: Avnet
标准整包数: 2500
VISHAY INTERTECHNOLOGY 整流二极管/整流桥 BAV300-TR

BAV300-TR概述

    Vishay BAV300-303系列小信号开关二极管技术手册

    产品简介


    Vishay Semiconductors(威世科技)推出的BAV300-303系列小信号开关二极管属于高电压半导体器件。这类二极管主要应用于一般用途,在电路设计中具有广泛的适用性。该系列包括四种不同型号:BAV300、BAV301、BAV302、BAV303,每种型号在峰值反向电压上有所区别,以满足不同的应用需求。

    技术参数


    下表汇总了该系列二极管的主要技术参数,便于读者快速了解关键性能指标。
    | 参数 | 测试条件 | 符号 | BAV300 | BAV301 | BAV302 | BAV303 |

    | 反复峰值反向电压 (VRRM) | - | VRRM | 60 | 120 | 200 | 250 |
    | 正向持续电流 (IF) | - | IF | 250 mA | 250 mA | 250 mA | 250 mA |
    | 峰值正向浪涌电流 (IFSM) | tp = 1 s, Tj = 25°C | IFSM | 1 A | 1 A | 1 A | 1 A |
    | 正向压降 (VF) | IF = 100 mA | VF | 1 V | 1 V | 1 V | 1 V |
    | 反向电流 (IR) | VR = 50 V, Tj = 25°C | IR | 100 nA | 100 nA | 100 nA | 100 nA |
    | 击穿电压 (V(BR)) | IR = 100 μA, tp/T = 0.01, tp = 0.3 ms | V(BR) | 60 V | 120 V | 200 V | 250 V |
    此外,这些二极管的工作温度范围为-65°C到+175°C,适用于多种环境条件。

    产品特点和优势


    BAV300-303系列二极管的主要优势包括:
    - 硅晶圆平面工艺,确保高可靠性。
    - 紧凑的设计,节省空间,符合SOD-323/SOT-23标准封装。
    - 赫尔姆密封件,增强耐用性。
    - 通过AEC-Q101认证,适用于汽车和其他严格环境下的应用。
    - 可直接替换BAV100至BAV103及BAV200至BAV203型号。
    这些优势使它们在众多电子设备中表现出色,特别是在需要高性能和紧凑设计的应用中。

    应用案例和使用建议


    BAV300-303系列二极管广泛应用于各种通用电子设备中,例如:
    - 电源管理电路
    - 通信系统
    - 便携式电子设备
    在实际应用中,建议根据具体的工作电压选择合适型号的二极管。此外,为了获得最佳性能,建议进行适当的热管理,避免高温导致性能下降。

    兼容性和支持


    这些二极管可以与大多数现有的SOD-323/SOT-23封装产品兼容。Vishay提供了详尽的技术支持和维护服务,包括在线资源和区域技术支持中心。

    常见问题与解决方案


    1. 问题:在高温环境下使用时,二极管性能如何变化?
    解答:在高温环境下,二极管的反向漏电流会增加。建议在电路设计中考虑额外的散热措施,如使用散热片或改进PCB布局来改善热管理。
    2. 问题:如何选择合适的二极管型号?
    解答:选择时需根据工作电压和电流要求进行。参考数据表中的峰值反向电压 (VRRM) 和正向持续电流 (IF),确保所选型号满足应用需求。

    总结和推荐


    综上所述,Vishay BAV300-303系列小信号开关二极管具备紧凑设计、高可靠性、广泛适用性等诸多优点。其在各种通用电子设备中展现出卓越的性能和适用性。对于需要高性能且结构紧凑的电子设备设计者而言,这一系列是理想的选择。强烈推荐给那些寻找高可靠性和多功能性的电子元件的工程师们。

BAV300-TR参数

参数
Vr-反向电压 50V
反向恢复时间 50ns
正向浪涌电流 1A
配置 独立式
If - 正向电流 250μA
Ir - 反向电流 100nA
长*宽*高 1.9mm*1.15mm*1.15mm
通用封装 MICRO-MELF
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

BAV300-TR厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

BAV300-TR数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 整流二极管/整流桥 VISHAY INTERTECHNOLOGY BAV300-TR BAV300-TR数据手册

BAV300-TR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2500+ $ 0.0516 ¥ 0.4491
50000+ $ 0.0269 ¥ 0.2341
95000+ $ 0.0264 ¥ 0.2301
165000+ $ 0.0261 ¥ 0.2269
290000+ $ 0.0258 ¥ 0.2247
475000+ $ 0.0256 ¥ 0.2226
库存: 10000
起订量: 10000 增量: 2500
交货地:
最小起订量为:2500
合计: ¥ 1122.75
