首页  >  产品百科  >  2W02G-E4/51

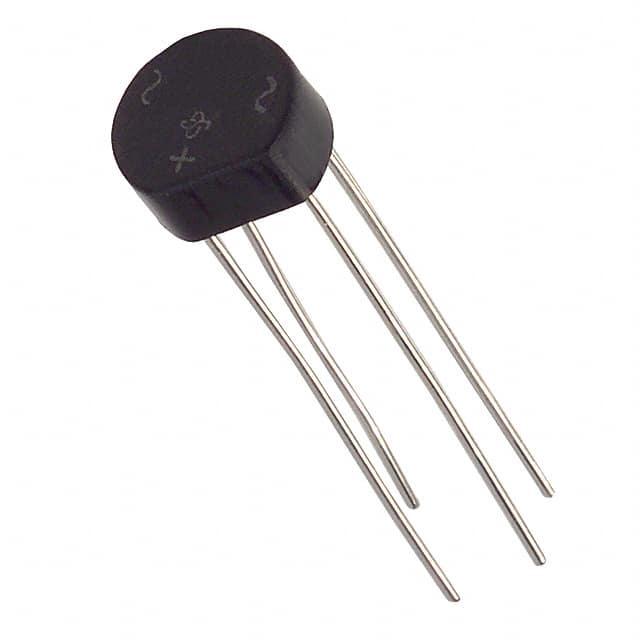

2W02G-E4/51

产品分类: 整流二极管/整流桥
产品描述: Vishay 单相整流桥, 2A峰值平均正向电流, 200V峰值反向重复电压, 4引脚, WOG封装, 通孔安装
供应商型号: TS-2W02G-E4/51
供应商: 海外现货
标准整包数: 100

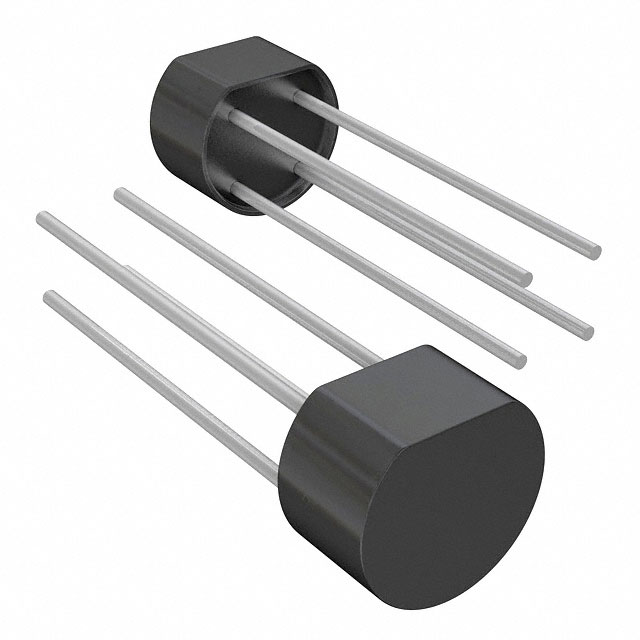

VISHAY INTERTECHNOLOGY 整流二极管/整流桥 2W02G-E4/51

2W02G-E4/51概述

    Vishay General Semiconductor Glass Passivated Single-Phase Bridge Rectifier 2W Series

    产品简介


    Vishay General Semiconductor的2W系列玻璃封装单相桥式整流器是一类广泛应用于各种AC/DC桥式全波整流场合的高性能电子元器件。该系列产品包括2W005G、2W01G、2W02G、2W04G、2W06G、2W08G和2W10G七种型号,适用于消费电子产品和家用电器中的电源、适配器、充电器及照明系统等。

    技术参数


    - 最大重复峰值反向电压 (VRRM): 50 V, 100 V, 200 V, 400 V, 600 V, 800 V, 1000 V
    - 最大有效值电压 (VRMS): 35 V, 70 V, 140 V, 280 V, 420 V, 560 V, 700 V
    - 最大平均正向整流电流 (IF(AV)): 2.0 A
    - 峰值正向浪涌电流 (IFSM): 60 A
    - 最大直流反向电流 (IR): 5 μA (25°C), 500 μA (125°C)
    - 正向电压降 (VF):1.1 V (IF = 2.0 A)
    - 工作温度范围: -55°C 至 +150°C

    产品特点和优势


    1. UL 认证: 通过UL认证,符合严格的工业安全标准。
    2. 适用于印刷电路板: 高品质的玻璃封装设计,确保产品在PCB上的可靠安装。
    3. 低漏电流: 典型漏电流小于0.5 μA,适用于高精度要求的应用场景。
    4. 高耐压能力: 最高反向电压可达1000V,满足不同应用场合的需求。
    5. 高浪涌电流承受能力: 60A的浪涌电流能力,确保稳定的工作性能。

    应用案例和使用建议


    2W系列桥式整流器广泛应用于家用电器、消费电子产品以及各类照明系统的电源模块中。例如,在充电器和适配器中,其高效的整流能力和可靠的电气特性能够显著提升设备的整体性能。为了保证长期稳定运行,建议在安装时注意热管理,特别是在高温环境下使用时需增加散热措施。

    兼容性和支持


    2W系列与大多数标准PCB设计兼容,且支持SMD安装方式,方便集成到现有设计中。Vishay公司提供详细的技术支持,包括在线文档、电子邮件技术支持以及地区性销售和技术支持团队。

    常见问题与解决方案


    1. 问题: 设备过热导致功能失效。
    - 解决方案: 确保良好的散热环境,可以使用散热片或增加通风量。
    2. 问题: 设备启动时出现异常波动。
    - 解决方案: 检查连接线和焊接点是否有松动,必要时重新焊接。
    3. 问题: 反向漏电流过大。
    - 解决方案: 检查工作环境温度是否过高,尝试降低周围温度或选择更高额定电压的型号。

    总结和推荐


    2W系列玻璃封装单相桥式整流器凭借其卓越的电气特性和广泛的应用领域,成为市场上的一款高性能产品。其出色的可靠性和广泛应用使其成为电源转换和整流应用的理想选择。我们强烈推荐使用2W系列产品来提高您设备的性能和可靠性。

2W02G-E4/51参数

参数
Vr-反向电压 200V
反向恢复时间 -
正向浪涌电流 60A
配置
If - 正向电流 2A
Ir - 反向电流 5μA
长*宽*高 9.86mm*8.84mm*5.6mm
通用封装 WOG-4
安装方式 通孔安装
零件状态 在售
包装方式 散装

2W02G-E4/51厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

2W02G-E4/51数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 整流二极管/整流桥 VISHAY INTERTECHNOLOGY 2W02G-E4/51 2W02G-E4/51数据手册

2W02G-E4/51封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
500+ $ 0.2948 ¥ 2.5058
1000+ $ 0.2893 ¥ 2.4591
3000+ $ 0.2783 ¥ 2.3656
库存: 4300
起订量: 800 增量: 1
交货地:
最小起订量为:500
合计: ¥ 1252.9
直接购买
加入购物车
