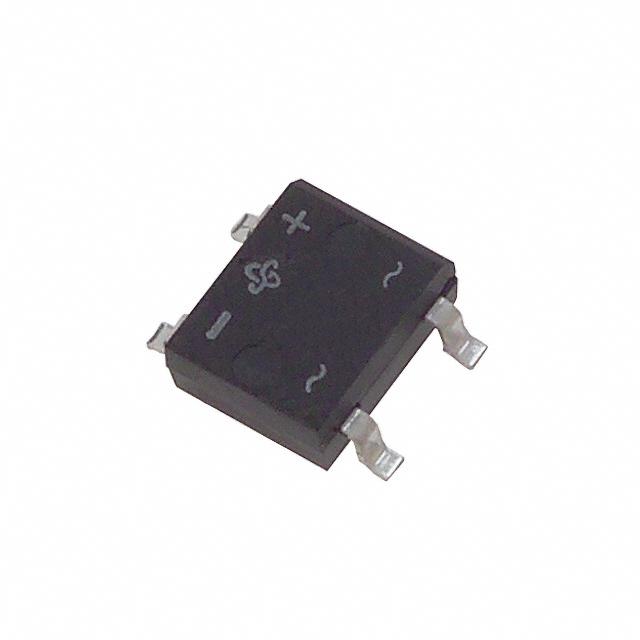

DF1504S-E3/77

产品分类: 整流二极管/整流桥
产品描述: 400V 50A 5μA 1.5A CASE DFS 贴片安装 8.51mm*6.5mm*3.3mm
供应商型号: ESTH-DF1504S-E3/77
供应商: 海外现货
标准整包数: 1
VISHAY INTERTECHNOLOGY 整流二极管/整流桥 DF1504S-E3/77

DF1504S-E3/77概述

    Vishay General Semiconductor DF15005S, DF1501S, DF1502S, DF1504S, DF1506S, DF1508S, DF1510S 系列桥式整流器

    产品简介


    Vishay General Semiconductor 的 DF15005S, DF1501S, DF1502S, DF1504S, DF1506S, DF1508S, DF1510S 系列桥式整流器是表面贴装型单相全波桥式整流器。这些整流器广泛应用于交流/直流转换、电源适配器、电池充电器、照明镇流器、家用电器、办公设备及电信设备等领域。它们为自动化设备提供了理想的放置条件,适用于批量生产。

    技术参数


    - 工作电压范围:VRRM(最大反向电压)从 50 V 到 1000 V。
    - 最大平均正向输出电流:IF(AV) 为 1.5 A。
    - 峰值正向浪涌电流:IFSM 为 50 A。
    - 最大瞬时正向电压降:1.1 V(在 IF = 1.5 A 条件下)。
    - 最高结温:TJmax 为 150 °C。
    - 典型热阻:RθJA 为 40 °C/W。

    产品特点和优势


    1. UL 认证:通过 E54214 认证。
    2. 高浪涌电流能力:峰值正向浪涌电流高达 50 A,适合于恶劣的使用环境。
    3. 低反向漏电流:在 25 °C 下仅为 5 μA,保证了低功耗和高可靠性。
    4. 符合 MSL 一级标准:耐受高达 260 °C 的焊接温度。
    5. 镀锡引脚:使用 J-STD-002 和 JESD22-B102 标准进行可焊性测试。

    应用案例和使用建议


    这些桥式整流器广泛应用于通用电源管理,如开关模式电源(SMPS)、电池充电器、适配器等。例如,在一个典型的家用电器中,DF15005S 可以用于将交流电转换成直流电,确保设备正常运行。
    使用建议:
    - 在安装过程中,确保铜垫的尺寸符合要求(13 mm x 13 mm),并使用适当的焊接工艺以保持良好的连接。
    - 使用时需注意散热,避免长时间过载导致过热损坏。

    兼容性和支持


    这些桥式整流器与大多数常见的电路板兼容,但建议在特定应用中咨询制造商的技术支持团队。Vishay 提供详尽的文档和技术支持服务,可以通过电子邮件 DiodesAmericas@vishay.com, DiodesAsia@vishay.com, DiodesEurope@vishay.com 联系到技术支持人员。

    常见问题与解决方案


    1. 问:如何正确安装这些桥式整流器?
    - 答:使用带有 13 mm x 13 mm 铜垫的 PCB,并确保正确的焊接工艺。

    2. 问:在高温环境下工作时需要注意什么?
    - 答:需要确保适当的散热措施,比如增加散热片或使用导热膏。

    总结和推荐


    DF15005S, DF1501S, DF1502S, DF1504S, DF1506S, DF1508S, DF1510S 系列桥式整流器以其高可靠性、高浪涌电流能力和广泛的电压范围成为市场上非常受欢迎的产品。其卓越的电气特性和适用性使其非常适合用于各种工业和消费电子应用。我们强烈推荐使用这些产品来满足高性能、高可靠性的需求。

DF1504S-E3/77参数

参数
If - 正向电流 1.5A
Ir - 反向电流 5μA
Vr-反向电压 400V
反向恢复时间 -
正向浪涌电流 50A
配置 -
长*宽*高 8.51mm*6.5mm*3.3mm
通用封装 CASE DFS
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

DF1504S-E3/77厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

DF1504S-E3/77数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 整流二极管/整流桥 VISHAY INTERTECHNOLOGY DF1504S-E3/77 DF1504S-E3/77数据手册

DF1504S-E3/77封装设计

查看详情并下载
Symbol
Footprint
3D Model
