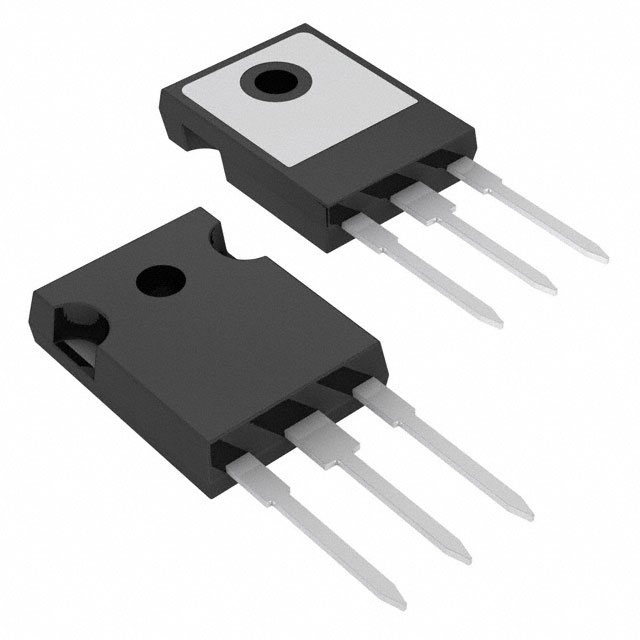

VS-MBR3045WT-N3

产品分类: 整流二极管/整流桥
产品描述: 45V 1.02KA 1mA 15A TO-247AC 通孔安装
供应商型号: 3442252
供应商: 海外现货
标准整包数: 1
VISHAY INTERTECHNOLOGY 整流二极管/整流桥 VS-MBR3045WT-N3

VS-MBR3045WT-N3概述

    IRLZ44 N-Channel Power MOSFET 技术手册解析

    产品简介


    IRLZ44 是 Vishay Siliconix 生产的一款高性能 N-通道功率 MOSFET,广泛应用于电源管理、电机驱动、汽车电子和消费电子等领域。该器件采用 TO-220AB 封装,具备低导通电阻(RDS(on))、高电流处理能力和快速开关性能,适用于多种高效率电子系统。

    技术参数


    以下是 IRLZ44 的关键技术规格:
    - 额定电压(VDS):60 V
    - 导通电阻(RDS(on)):
    - VGS = 5.0 V 时:0.028 Ω
    - VGS = 4.0 V 时:0.039 Ω
    - 最大持续漏极电流(ID):50 A(TC = 25°C),36 A(TC = 100°C)
    - 脉冲漏极电流(IDM):200 A
    - 最大耗散功率(PD):150 W(TC = 25°C)
    - 热阻(RthJA):62°C/W
    - 工作温度范围(TJ, Tstg):-55°C 至 +175°C
    - 输入电容(Ciss):最大 3300 pF
    - 输出电容(Coss):最大 1200 pF
    - 反向转移电容(Crss):最大 200 pF
    - 总栅极电荷(Qg):最大 66 nC

    产品特点和优势


    IRLZ44 在设计上融合了多项先进特性,使其在市场上具有显著优势:
    1. 逻辑级门驱动:支持逻辑电平输入,便于直接与微控制器或其他逻辑电路连接。
    2. 高速开关性能:动态开关特性优异,适合高频应用。
    3. 耐高温能力:能够在高达 175°C 的温度下稳定运行,确保工业和汽车应用的可靠性。
    4. 鲁棒设计:抗过压能力强,具备重复性脉冲处理能力。
    5. 低成本封装:TO-220AB 封装结构紧凑且经济实惠。

    应用案例和使用建议


    IRLZ44 广泛用于以下场景:
    - 直流-直流转换器:作为主开关管实现高效能的电力转换。
    - 电机控制:提供快速响应和精准的电流控制。
    - 电池管理系统:通过低导通电阻降低功耗。
    使用建议:
    - 在选择驱动电路时,确保 Rg(栅极电阻)小于 25 Ω,以减少开关损耗并提高效率。
    - 确保良好的 PCB 布局,尽量减小寄生电感,特别是在高速开关场合。
    - 为避免过温问题,在高功率应用场景中建议添加散热片或强制风冷。

    兼容性和支持


    IRLZ44 可与其他主流 MOSFET 驱动器兼容,同时支持无铅焊接工艺。Vishay 提供全面的技术支持,包括在线文档、样本申请和技术咨询服务。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 开关过程中过温保护触发 | 检查散热设计是否合理,必要时增加散热措施或降低负载电流。 |
    | 栅极电荷过高导致效率下降 | 减少驱动电阻值(Rg),优化门极驱动电路设计。 |
    | 反向恢复时间长影响效率 | 选择适当的外部补偿电容来改善反向恢复性能。 |

    总结和推荐


    IRLZ44 是一款集高性能、高可靠性和低成本于一体的 N-通道功率 MOSFET,特别适合需要高效能开关和紧凑封装的应用。它的优异开关特性和宽广的工作温度范围使其成为工业和汽车电子的理想选择。总体而言,我们强烈推荐此产品给需要高性能 MOSFET 的工程师和设计师们。
    推荐指数:★★★★★

VS-MBR3045WT-N3参数

参数
反向恢复时间 -
正向浪涌电流 1.02KA
配置 -
If - 正向电流 15A
Ir - 反向电流 1mA
Vr-反向电压 45V
通用封装 TO-247AC
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 管装

VS-MBR3045WT-N3厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。
