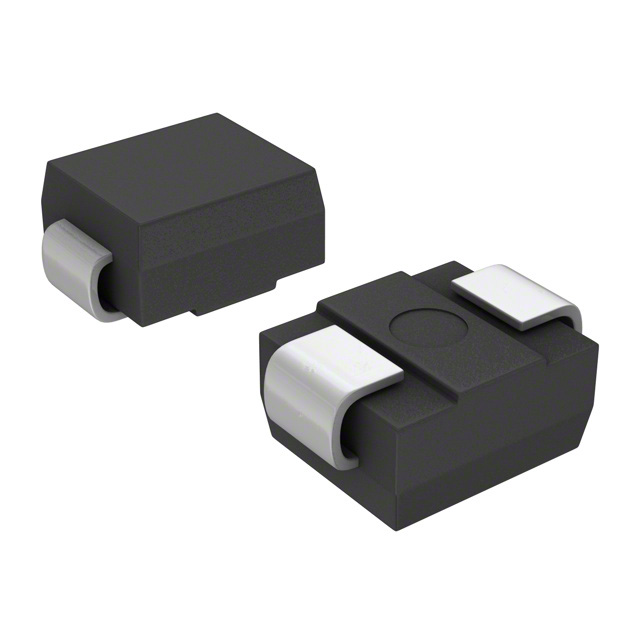

VS-20BQ030PbF

产品分类: 整流二极管/整流桥
产品描述: 30V 350A 500μA 2A 独立式 SMB(DO-214AA) 贴片安装 4.7mm*3.8mm*2.4mm
供应商型号:
供应商:
标准整包数: 0
VISHAY INTERTECHNOLOGY 整流二极管/整流桥 VS-20BQ030PbF

VS-20BQ030PbF概述

    Vishay VS-20BQ030PbF Schottky Rectifier 技术手册解析

    产品简介


    Vishay VS-20BQ030PbF 是一款小型表面贴装肖特基整流二极管,主要应用于需要低正向压降和紧凑尺寸的应用场合。它具有低正向电压降、高频率操作能力等特点,常用于硬盘驱动器、开关电源、转换器、续流二极管、电池充电以及反向电池保护等场景。

    技术参数


    以下是VS-20BQ030PbF的主要技术规格:
    | 参数 | 符号 | 值 | 单位 |

    | 最大直流反向电压 | VR | 30 | V |
    | 最大非重复浪涌电流 | IFSM | 350 | A |
    | 正向平均电流(矩形波) | IF(AV) | 2.0 | A |
    | 反向峰值电压 | VRWM | 30 | V |
    | 最大正向电压降 | VFM | 0.47 / 0.55 (根据温度不同) | V |
    | 最大反向漏电流 | IR | 0.5 / 15 (根据温度不同) | mA |
    | 最大存储和结温范围 | TJ, Tstg | -55至150 | °C |

    产品特点和优势


    - 小外形封装:适合PCB上的空间有限的应用。
    - 低正向电压降:减少能量损耗,提高效率。
    - 高频率操作:适用于高频电路设计。
    - 防护环设计:增强耐用性和长期可靠性。
    - 符合RoHS规范:满足环保要求。
    - 工业级设计:适用于严苛环境下的应用。

    应用案例和使用建议


    VS-20BQ030PbF广泛应用于硬盘驱动器、开关电源、电池充电等领域。具体应用如下:
    - 硬盘驱动器:提供续流二极管功能,保护电路免受反向电流损害。
    - 开关电源:在整流环节减少能量损失,提高效率。
    - 电池充电:防止反向电流导致的损坏,确保安全。
    使用建议:
    - 确保在使用过程中不超过额定的正向平均电流和浪涌电流。
    - 在高温环境下,注意散热,避免因过热导致的损坏。

    兼容性和支持


    VS-20BQ030PbF可以与其他标准的表面贴装元件兼容。Vishay公司提供全面的技术支持,包括安装指导、故障排除和维修服务。如需进一步帮助,可联系技术支持团队。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 发热严重 | 检查负载条件,确保不超过额定电流,增加散热措施。 |
    | 正向电压降异常 | 检查焊接质量和连接可靠性,确保接点无松动。 |
    | 功耗过高 | 降低工作电流或使用更大功率的型号。 |

    总结和推荐


    总体来看,VS-20BQ030PbF具备出色的性能和可靠的设计,特别适合于高频、低损耗的应用场景。其小外形封装和优越的散热特性使其成为工业和消费电子领域中不可或缺的组件。强烈推荐使用此产品以满足对高可靠性和高效能的要求。
    对于需要高性能肖特基二极管的应用场景,Vishay VS-20BQ030PbF无疑是一个理想的选择。无论是出于成本效益考虑还是性能需求,这款产品都值得信赖。

VS-20BQ030PbF参数

参数
If - 正向电流 2A
Ir - 反向电流 500μA
Vr-反向电压 30V
反向恢复时间 -
正向浪涌电流 350A
配置 独立式
长*宽*高 4.7mm*3.8mm*2.4mm
通用封装 SMB(DO-214AA)
安装方式 贴片安装
零件状态 停产
包装方式 散装
