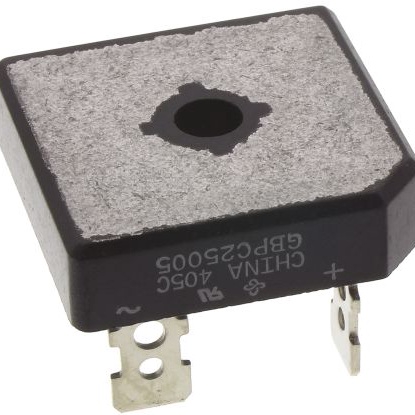

GBPC25005-E4

产品分类: 整流二极管/整流桥
产品描述: Vishay 单相整流桥, 25A峰值平均正向电流, 50V峰值反向重复电压, 4引脚, GBPC封装, 螺纹
供应商型号: 6290041
供应商: 海外现货
标准整包数: 1
VISHAY INTERTECHNOLOGY 整流二极管/整流桥 GBPC25005-E4

GBPC25005-E4概述

    Vishay GBPC系列玻璃封装单相桥式整流器

    产品简介


    Vishay GBPC系列玻璃封装单相桥式整流器(如GBPC12、GBPC15、GBPC25和GBPC35)是适用于AC/DC全波整流的通用型器件。这些器件主要用于电源供应、家用电器、办公设备以及工业自动化应用中。通过UL认证(文件号E54214),这些整流器具备出色的可靠性和性能。

    技术参数


    - 最大重复峰值反向电压 (VRRM):50 V至1000 V
    - 最大平均正向整流输出电流 (IF(AV)):12 A至35 A
    - 最大浪涌正向电流 (IFSM):200 A至400 A
    - 最大瞬态功率耗散 (RMS):不同型号对应不同电压范围(见图3)
    - 最大瞬态热阻抗 (RθJC):1.4°C/W至1.9°C/W
    - 典型瞬态热阻抗 (RθJC):1.4°C/W至1.9°C/W
    - 最大瞬态漏电流 (IR):5 μA至500 μA
    - 典型结电容 (CJ):300 pF
    - 耐温范围:-55°C 至 +150°C

    产品特点和优势


    1. UL认证:提供安全认证,增加可靠性。
    2. 三重终端接线方式:支持快插、接线和PCB焊接等多种安装方式。
    3. 低漏电流:典型值小于0.3 μA。
    4. 高浪涌电流能力:确保在瞬时过载情况下仍能正常工作。
    5. 低热阻抗:优化散热性能,延长使用寿命。
    6. 无铅镀层:符合RoHS标准,环保友好。
    7. 高温焊接能力:最大275°C,持续10秒。

    应用案例和使用建议


    - 应用实例:在电源转换、家用电器、办公设备和工业控制系统中广泛应用。
    - 使用建议:建议在大功率应用中配合散热片使用,以减少温度上升,提高稳定性。
    - 优化方案:对于更高频率的应用,应考虑采用更低的结电容值型号以减少电磁干扰。

    兼容性和支持


    - 兼容性:适合多种电路设计和安装方式,广泛兼容各类设备。
    - 支持:Vishay提供了详尽的技术支持,可以通过官网获取更多帮助。

    常见问题与解决方案


    1. 问题:如何确保正确的安装方向?
    - 解决方案:根据产品上的标记进行安装,正极标志为斜角。
    2. 问题:高温环境下如何保持性能稳定?
    - 解决方案:在高温条件下使用时,建议安装散热片并使用导热硅脂增强散热效果。
    3. 问题:瞬时电流冲击下的稳定工作?
    - 解决方案:选择合适型号的GBPC整流器,保证其承受的瞬时电流在其额定范围内。

    总结和推荐


    Vishay GBPC系列整流器凭借其优良的设计和卓越的性能,在多种应用场景中表现优异。其独特的UL认证、低漏电流和高耐温能力使其成为市场上极具竞争力的产品。强烈推荐在需要高可靠性的电源和工业控制系统中使用这些整流器。

GBPC25005-E4参数

参数
If - 正向电流 25A
Ir - 反向电流 5μA
Vr-反向电压 -
反向恢复时间 -
正向浪涌电流 300A
配置
长*宽*高 28.8mm*28.8mm*7.62mm
通用封装 GBPC
安装方式 螺纹安装

GBPC25005-E4厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

GBPC25005-E4数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 整流二极管/整流桥 VISHAY INTERTECHNOLOGY GBPC25005-E4 GBPC25005-E4数据手册

GBPC25005-E4封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 29.0914
25+ ¥ 26.9586
100+ ¥ 26.8099
250+ ¥ 26.6187
500+ ¥ 26.4488
库存: 177
起订量: 7 增量: 0
交货地:
最小起订量为:1
合计: ¥ 29.09
直接购买
加入购物车
