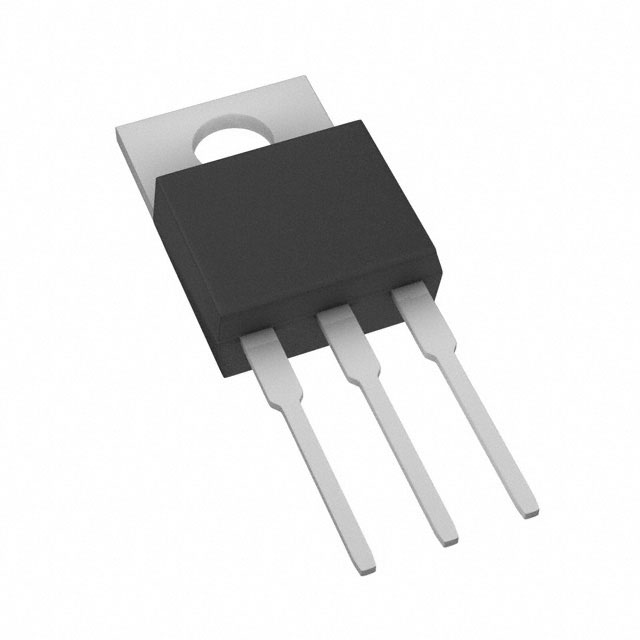

VS-10CTQ150-N3

产品分类: 整流二极管/整流桥
产品描述: 620A 50μA 5A TO-220-3 通孔安装
供应商型号: VS-10CTQ150-N3GI-ND
供应商: Digi-Key
标准整包数: 1
VISHAY INTERTECHNOLOGY 整流二极管/整流桥 VS-10CTQ150-N3

VS-10CTQ150-N3概述

    Vishay Semiconductors VS-10CTQ150PbF & VS-10CTQ150-N3 技术手册概述

    1. 产品简介


    Vishay Semiconductors 的 VS-10CTQ150PbF 和 VS-10CTQ150-N3 是两款中心抽头肖特基整流器,适用于高频开关电源、转换器、续流二极管及反向电池保护等应用。这些器件具有低正向电压降、高可靠性、高频率操作能力和出色的热稳定性等特点。

    2. 技术参数


    - 封装:TO-220AB
    - 最大平均正向电流(每腿):5 A
    - 最大重复浪涌电流(每腿):620 A
    - 最大反向电压:150 V
    - 最大正向电压降(每腿):0.73 V (125 °C)
    - 最大反向漏电流(每腿):7 mA (125 °C)
    - 存储和结温范围:-55 °C 至 175 °C
    - 最大结壳热阻(每腿):3.50 °C/W
    - 最大壳散热器热阻(仅限TO-220):0.50 °C/W

    3. 产品特点和优势


    - 可靠的操作温度范围:可在高达175 °C的结温下稳定工作,适合高温应用环境。
    - 中心抽头配置:简化电路设计,减少引脚数量。
    - 低正向电压降:减少功耗,提高效率。
    - 高频率操作:适用于高频电路设计。
    - 环氧封装:增强机械强度和抗湿性。
    - 符合环保标准:RoHS和无卤素,满足现代绿色电子产品的要求。

    4. 应用案例和使用建议


    - 开关电源:适合用于笔记本电脑充电器、手机适配器等设备。
    - 逆变器和转换器:提供高效的能量转换。
    - 续流二极管:保护敏感组件免受电压冲击。
    使用建议:
    - 散热设计:合理选择散热片,确保器件正常工作。
    - 防潮处理:使用干燥剂或其他防潮措施保护电路板。
    - 正确安装:注意正确安装方向,避免过热损坏。

    5. 兼容性和支持


    - 兼容性:与多种封装和标准接口兼容,方便集成到现有设计中。
    - 技术支持:Vishay提供详细的技术文档和在线技术支持,确保用户能够顺利使用和维护产品。

    6. 常见问题与解决方案


    - 问题1:器件在高温下工作不稳定。
    - 解决方案:确保散热设计合理,考虑使用高效散热器和风扇。
    - 问题2:电路中出现浪涌电流导致器件损坏。
    - 解决方案:添加合适的浪涌抑制器,例如瞬态电压抑制二极管(TVS)。
    - 问题3:无法达到预期的工作温度。
    - 解决方案:检查安装方式和散热设计,确认器件安装位置的环境温度符合要求。

    7. 总结和推荐


    综上所述,Vishay Semiconductors 的 VS-10CTQ150PbF 和 VS-10CTQ150-N3 肖特基整流器是一款高性能的产品,具备广泛的适用性和可靠的性能。无论是对于开关电源、逆变器还是其他需要高频率、高温应用的场合,都是理想的选择。建议在相关项目中优先选用这款产品,以实现高效、可靠的应用体验。
    这篇文章总结了Vishay Semiconductors的VS-10CTQ150PbF和VS-10CTQ150-N3肖特基整流器的关键技术和应用要点,为电子工程师和技术人员提供了详尽的信息。

VS-10CTQ150-N3参数

参数
Vr-反向电压 -
反向恢复时间 -
正向浪涌电流 620A
配置 -
If - 正向电流 5A
Ir - 反向电流 50μA
10.51mm(Max)
4.65mm(Max)
9.02mm(Max)
通用封装 TO-220-3
安装方式 通孔安装
零件状态 停产
包装方式 管装
