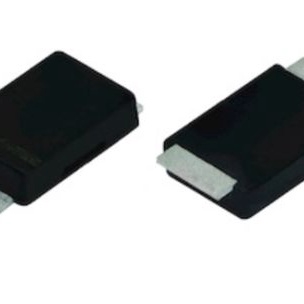

VSS8D2M12HM3/H

产品分类: 整流二极管/整流桥
产品描述: Vishay 肖特基二极管 肖特基整流二极管, 2A, 120V, 表面贴装, do - 221AD封装, 2针
供应商型号: 2190365
供应商: 海外现货
标准整包数: 50
VISHAY INTERTECHNOLOGY 整流二极管/整流桥 VSS8D2M12HM3/H

VSS8D2M12HM3/H概述

    Vishay General Semiconductor VSS8D2M12表面贴装TMBS®整流器技术手册

    产品简介


    VSS8D2M12是Vishay General Semiconductor生产的表面贴装TMBS®(Trench MOS Barrier Schottky)整流器。这款整流器的主要功能包括高频率下的正向导通和反向阻断。VSS8D2M12广泛应用于高频率逆变器、续流、DC/DC转换器以及商业、工业和汽车领域的极性保护。

    技术参数


    以下是VSS8D2M12的主要技术参数:
    | 参数 | 符号 | 最小值 | 典型值 | 最大值 | 单位 |
    |
    | 反向峰值电压 | VRRM 120 | V |
    | 平均正向整流电流 | IF(AV) | 2 A |
    | 峰值正向浪涌电流 | IFSM 50 | A |
    | 正向压降 | VF 0.59 | 0.67 | V |
    | 最高工作温度 | TJ | -40 175 | °C |

    产品特点和优势


    1. 低轮廓封装:低外形封装使得产品更加轻薄。
    2. 符合MCL等级1标准:最高焊料峰值为260℃。
    3. AEC-Q101认证:可选的汽车级版本,具有更高的可靠性和耐用性。
    4. 与SOD-128兼容:可以方便地替代现有设计中的其他型号。
    5. 符合RoHS标准:无卤素,符合环保要求。

    应用案例和使用建议


    VSS8D2M12适用于多种应用场合,如高频率逆变器和续流电路。在实际使用中,推荐以下建议:
    1. 热管理:为了确保良好的散热效果,建议将该器件安装在具有良好热传导性能的铝基板上。
    2. 最大额定值:避免超过产品的最大额定值,特别是反向峰值电压和正向浪涌电流。
    3. 测试条件:根据应用要求选择合适的测试条件,例如正向压降和反向漏电流。

    兼容性和支持


    VSS8D2M12与现有的SOD-128封装兼容,可以在不改变电路设计的情况下进行替换。Vishay提供详尽的技术文档和支持服务,确保客户能够获得所需的支持和维护。

    常见问题与解决方案


    1. 过热问题:可以通过改善散热设计来避免,如增加散热片或者改进电路布局。
    2. 反向漏电流过大:检查是否有外部干扰或电压过高,必要时更换元件。
    3. 正向压降异常:确认工作温度是否在规定的范围内,否则可能需要更换器件。

    总结和推荐


    总体而言,VSS8D2M12是一款高性能的表面贴装TMBS®整流器,具备低轮廓封装、高可靠性以及广泛的适用性。适合用于高频率应用场合。如果你的应用需要高性能、高可靠性且体积较小的整流器,VSS8D2M12是一个理想的选择。
    推荐
    强烈推荐使用VSS8D2M12,特别是在需要高频率应用、可靠性和紧凑尺寸的设计中。

VSS8D2M12HM3/H参数

参数
Vr-反向电压 120V
反向恢复时间 -
正向浪涌电流 50A
配置 独立式
If - 正向电流 1.9A
Ir - 反向电流 250μA
通用封装 DO-221AD-2
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

VSS8D2M12HM3/H厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

VSS8D2M12HM3/H数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 整流二极管/整流桥 VISHAY INTERTECHNOLOGY VSS8D2M12HM3/H VSS8D2M12HM3/H数据手册

VSS8D2M12HM3/H封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
50+ ¥ 1.5046
900+ ¥ 1.4297
1750+ ¥ 1.3862
库存: 13580
起订量: 150 增量: 0
交货地:
最小起订量为:50
合计: ¥ 75.23
