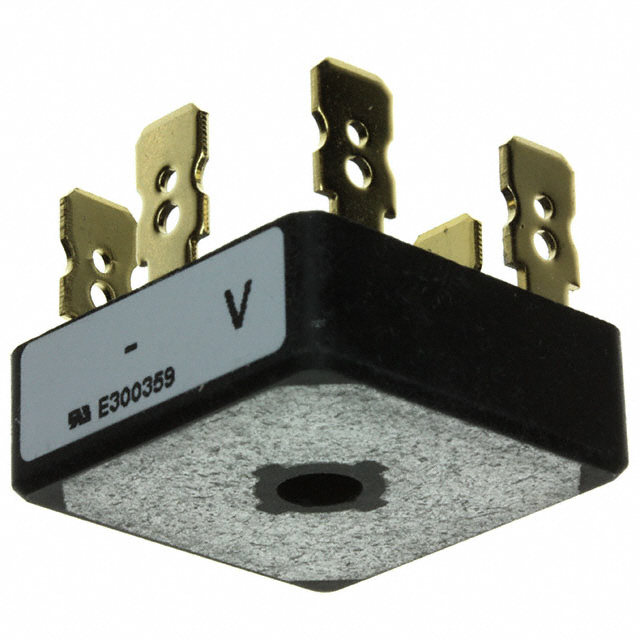

VS-26MT100

产品分类: 整流二极管/整流桥
产品描述: Vishay 三相整流桥, 25A峰值平均正向电流, 1000V峰值反向重复电压, 5引脚, D 63封装, 通孔安装
供应商型号: 7005333
供应商: 海外现货
标准整包数: 1
VISHAY INTERTECHNOLOGY 整流二极管/整流桥 VS-26MT100

VS-26MT100概述

    Vishay VS-26MT.., VS-36MT.. 系列三相桥式整流器技术手册

    产品简介


    Vishay的VS-26MT.. 和VS-36MT..系列三相桥式整流器是适用于工业和消费级应用的高效可靠组件。它们具有紧凑的封装设计,旨在提供高性能的电力转换能力,广泛应用于一般用途和仪表设备中。

    技术参数


    - 电流等级:
    - VS-26MT..: 25A
    - VS-36MT..: 35A
    - 反向峰值电压(VRRM):
    - 50V 到 1600V
    - 最大非重复性峰值反向电压(VRSM):
    - 50V 到 1600V
    - 最大直流反向电流(IRRM):
    - 100 μA(在TJ = 25°C)
    - 最大单周期非重复性正向电流(IFSM):
    - 360A (50 Hz)
    - 375A (60 Hz)
    - 热阻:
    - 结至外壳(RthJC):
    - VS-26MT..: 1.42 K/W
    - VS-36MT..: 1.35 K/W
    - 壳体至散热片(RthCS): 0.2 K/W
    - 工作温度范围:
    - -55°C 至 +150°C

    产品特点和优势


    - 多功能接线端子: 支持推拉式、绕线和焊接三种安装方式,提高了连接的灵活性和可靠性。
    - 高热导率封装: 绝缘外壳设计,有助于更好地散热,延长使用寿命。
    - 镍镀终端: 可以使用无铅焊料进行焊接,确保符合环保标准。
    - 优秀的功率体积比: 在紧凑的空间内提供更高的功率密度。
    - UL认证: 拥有UL E300359认证,符合国际安全标准。

    应用案例和使用建议


    - 应用场景: 广泛应用于工业自动化系统、电源供应设备、通信基础设施等领域。
    - 使用建议:
    - 在使用时应注意散热管理,确保良好的空气流通或采用高效的散热片。
    - 为了防止过热,需要定期检查并确保良好的接地连接。
    - 选择合适的型号时需根据具体的应用需求和工作条件来决定,比如输出电流和反向电压的要求。

    兼容性和支持


    - 兼容性: 本系列产品与多数常见的电子电路设计兼容,可广泛应用于各种场合。
    - 支持: Vishay提供了详尽的技术文档和专业的技术支持服务,客户可以联系其全球技术支持团队获取更多帮助。

    常见问题与解决方案


    1. 问题: 设备启动时出现过载保护。
    - 解决方案: 检查负载是否正确配置,调整过载保护设置或减少负载。

    2. 问题: 散热不良导致过热。
    - 解决方案: 确保良好的散热措施,增加散热片面积或改善空气流通。

    3. 问题: 连接端子损坏。
    - 解决方案: 检查接线是否正确且紧固,必要时更换接线端子。

    总结和推荐


    综上所述,Vishay的VS-26MT.. 和VS-36MT..系列三相桥式整流器具备优秀的性能和广泛的应用前景。它们的多功能接线端子、高热导率封装和出色的设计使得它们成为许多应用的理想选择。此外,完善的售后支持和服务也为用户提供了额外的信心保障。因此,对于需要高效、可靠的三相桥式整流器的应用,强烈推荐使用这一系列的产品。

VS-26MT100参数

参数
Ir - 反向电流 100μA
Vr-反向电压 1KV
反向恢复时间 -
正向浪涌电流 375A
配置
If - 正向电流 25A
长*宽*高 28.5mm*28.5mm*10mm
通用封装 CASE D-63
应用等级 工业级
零件状态 在售
包装方式 散装

VS-26MT100厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

VS-26MT100数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 整流二极管/整流桥 VISHAY INTERTECHNOLOGY VS-26MT100 VS-26MT100数据手册

VS-26MT100封装设计

查看详情并下载
Symbol
Footprint
3D Model
