PR02000201801JA100

产品分类: 通孔电阻
产品描述: 1.8KΩ ±5% 2W ±250ppm/℃ 通孔安装 10mm(长度)*3.9mm(宽度)
供应商型号: PR02000201801JA100
供应商: 国内现货
标准整包数: 10

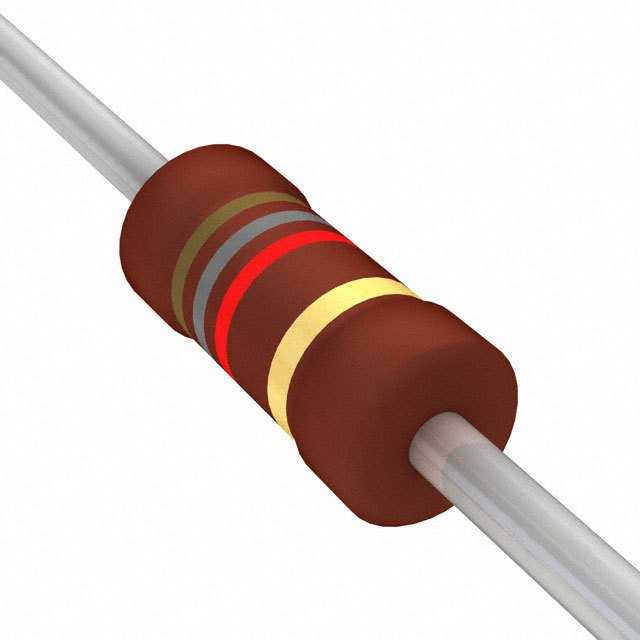

VISHAY INTERTECHNOLOGY 通孔电阻 PR02000201801JA100

PR02000201801JA100概述

    Vishay BCcomponents Power Metal Film Leaded Resistors

    产品简介


    Vishay BCcomponents 提供的 Power Metal Film Leaded Resistors(型号 PR01, PR02, PR03)是一系列高品质的电阻器,适用于广泛的应用领域。这些电阻器采用金属合金薄膜沉积技术制造,能够在紧凑的空间内实现高功率处理能力,是汽车电子、照明球asts和其他通用电源应用的理想选择。

    技术参数


    - 尺寸:型号 PR01 为 0207 尺寸,PR02 为 0411 和 0617 尺寸,PR03 为 0617 尺寸。
    - 电阻范围:PR01 从 0.22 Ω 到 1 MΩ,PR02 从 0.33 Ω 到 1 MΩ,PR03 从 1 Ω 到 1 MΩ。
    - 电阻精度:±1% 和 ±5%。
    - 温度系数:±250 ppm/K。
    - 额定功率:PR01 1 W,PR02 2 W,PR03 3 W。
    - 最大操作电压:PR01 350 V,PR02 500 V,PR03 750 V。
    - 热阻:从 60 K/W 到 135 K/W 不等。
    - 存储条件:符合 IEC 60068-2-45 的清洁溶剂标准。

    产品特点和优势


    - 小尺寸大功率:PR01 的 0207 尺寸即可提供高达 1 W 的功率处理能力,而 PR03 则在 0617 尺寸下可达到 3 W,这使得这些电阻器非常适用于空间受限的应用场合。
    - 定义熔断特性:金属膜技术提供了精确的熔断特性,使其在高可靠性应用中表现出色。
    - 符合标准:满足 IEC 60115-1 中的主动和被动易燃性要求,且型号 PR01 和 PR02 符合 AEC-Q200 标准。
    - 稳定的性能:经过严格的耐久性测试(1000 小时),在潮湿热测试后,电阻值变化率不超过 ±(3% R + 0.1 Ω)。

    应用案例和使用建议


    - 汽车电子:适合用于汽车电子系统中的各种电源控制电路,如发动机控制单元和车身控制模块。
    - 照明球asts:适用于需要高稳定性的照明系统,如LED驱动电路。
    - 使用建议:为了确保最佳性能,设计时应考虑电阻器的热阻和环境温度的影响。特别是对于高功率应用,建议使用特殊的焊接合金或板材料以保持系统的可靠性。

    兼容性和支持


    - 兼容性:这些电阻器可以与多种自动插入设备和切割弯曲机兼容,非常适合自动化生产流程。
    - 支持:Vishay BCcomponents 提供全面的技术支持和维护服务,用户可以通过指定邮箱联系技术支持团队。

    常见问题与解决方案


    - 问题1:电阻器在长时间工作后发生漂移。
    - 解决方法:定期进行稳定性测试,并根据需要调整负载和温度限制。
    - 问题2:焊接点在高温下出现故障。
    - 解决方法:选用适合高温环境的特殊焊料或板材。

    总结和推荐


    总体而言,Vishay BCcomponents 的 Power Metal Film Leaded Resistors(型号 PR01, PR02, PR03)以其紧凑的尺寸、高功率处理能力和良好的温度稳定性,在众多应用中表现优异。我们强烈推荐这些电阻器用于需要高性能和高可靠性的电子系统中。

PR02000201801JA100参数

参数
电阻值 1.8KΩ
精度 ±5%
额定功率 2W
温度系数 ±250ppm/℃
长*宽*高 10mm(长度)*3.9mm(宽度)
安装方式 通孔安装
应用等级 汽车级
零件状态 在售
包装方式 盒装

PR02000201801JA100厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

PR02000201801JA100数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 通孔电阻 VISHAY INTERTECHNOLOGY PR02000201801JA100 PR02000201801JA100数据手册

PR02000201801JA100封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 1.3626
250+ ¥ 1.3335
500+ ¥ 1.3055
1000+ ¥ 0.5504
2000+ ¥ 0.537
10000+ ¥ 0.4833
库存: 1180
起订量: 380 增量: 0
交货地:
最小起订量为:250
合计: ¥ 333.37
