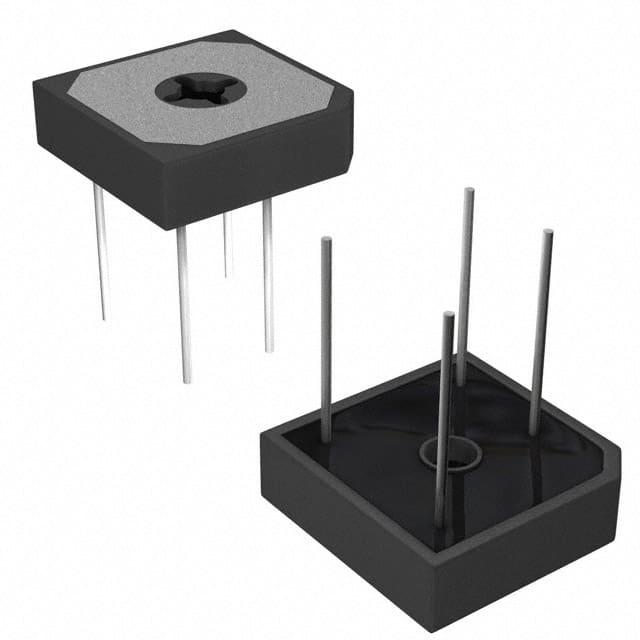

GBPC1506W-E4/51

产品分类: 整流二极管/整流桥
产品描述: 600V 300A 5μA 15A 单 CASE GBPC-W 通孔安装 28.8mm*28.8mm*7.62mm
供应商型号: D-GBPC1506W-E4/51
供应商: Future
标准整包数: 100
VISHAY INTERTECHNOLOGY 整流二极管/整流桥 GBPC1506W-E4/51

GBPC1506W-E4/51概述

    Vishay General Semiconductor GBPC Series Glass Passivated Single-Phase Bridge Rectifiers

    产品简介


    Vishay General Semiconductor 提供的 GBPC 系列玻璃封装单相桥式整流器(Glass Passivated Single-Phase Bridge Rectifiers)是一系列高效能、高可靠性的电力电子器件。该系列产品适用于广泛的工业应用,如电源、家用电器、办公设备和工业自动化系统中的交流/直流全波整流。GBPC 系列产品通过提供强大的瞬态电流能力和低热阻特性,确保其在苛刻的应用环境中依然能够稳定工作。

    技术参数


    GBPC 系列的具体技术参数如下:
    - 型号及最大电流容量:GBPC12(12A)、GBPC15(15A)、GBPC25(25A)、GBPC35(35A)
    - 最大重复峰值反向电压 (VRRM):50V 至 1000V
    - 最大非重复性峰向浪涌电流 (IFSM):GBPC12(200A)、GBPC15(300A)、GBPC25(300A)、GBPC35(400A)
    - 最大额定瞬时正向压降 (VF):1.1V
    - 典型瞬态漏电流 (IR):5μA(TA = 25°C)
    - 热阻 (RθJC):GBPC12、GBPC15、GBPC25(1.9°C/W)、GBPC35(1.4°C/W)

    产品特点和优势


    GBPC 系列的产品具有以下几个显著特点:
    - UL 认证:UL 认证文件编号为 E54214,确保产品符合严格的安全标准。
    - 多功能终端:提供三种安装方式:夹线片安装、引线绕接和 PCB 安装,以适应不同的应用需求。
    - 低瞬态漏电流:典型瞬态漏电流小于 0.3 μA,保证在工作期间几乎无漏电流。
    - 高浪涌电流能力:高浪涌电流能力保证产品能在短时过载条件下安全运行。
    - 低热阻:低热阻设计使产品能够有效散热,延长使用寿命。
    - 耐焊接温度:可承受高达 275°C 的焊接温度,符合 JESD22-B106 标准。

    应用案例和使用建议


    GBPC 系列的典型应用包括家用电器、工业自动化设备和办公设备等。这些应用中,GBPC 系列产品主要用于交流/直流全波整流。对于需要高可靠性、高浪涌电流处理能力的应用场合,GBPC 系列是理想选择。此外,在实际应用中,如果需要增加散热效率,可以考虑在设备上安装散热器,并使用硅脂作为热传导介质。

    兼容性和支持


    GBPC 系列产品与其他常见的电力电子元件兼容性良好,能够集成到现有的电路设计中。制造商 Vishay 提供详尽的技术支持文档和在线支持,包括详细的安装指南和技术咨询,确保客户能够快速上手并充分利用产品的性能。

    常见问题与解决方案


    1. 问题:如何正确安装 GBPC 系列产品?
    - 解决方案:根据产品手册,正确安装时需注意:在焊接过程中,确保焊接温度不超过 275°C,且焊接时间不超过 10 秒。同时,可使用螺钉将产品固定在散热器上,并涂抹硅脂以提高散热效果。
    2. 问题:产品长时间使用后出现发热现象怎么办?
    - 解决方案:检查散热装置是否正常工作,必要时增加散热器面积或增强风冷效果。如果问题依旧,检查是否超出额定电流,确保使用不超过规定的最大电流值。

    总结和推荐


    综上所述,Vishay General Semiconductor 的 GBPC 系列玻璃封装单相桥式整流器凭借其高效、可靠、兼容性强的特点,非常适合应用于各种电力电子系统。其出色的瞬态电流处理能力和较低的热阻使其能够在苛刻环境下长期稳定运行。因此,强烈推荐在需要高可靠性电力转换的应用中采用该系列产品。

GBPC1506W-E4/51参数

参数
正向浪涌电流 300A
配置
If - 正向电流 15A
Ir - 反向电流 5μA
Vr-反向电压 600V
反向恢复时间 -
长*宽*高 28.8mm*28.8mm*7.62mm
通用封装 CASE GBPC-W
安装方式 通孔安装
零件状态 在售
包装方式 盒装,散装

GBPC1506W-E4/51厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

GBPC1506W-E4/51数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 整流二极管/整流桥 VISHAY INTERTECHNOLOGY GBPC1506W-E4/51 GBPC1506W-E4/51数据手册

GBPC1506W-E4/51封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
100+ $ 1.7328 ¥ 14.7706
200+ $ 1.695 ¥ 14.5763
400+ $ 1.6688 ¥ 14.4791
500+ $ 1.639 ¥ 14.2273
1500+ $ 1.5768 ¥ 13.5707
库存: 200
起订量: 100 增量: 100
交货地:
最小起订量为:100
合计: ¥ 1477.06
