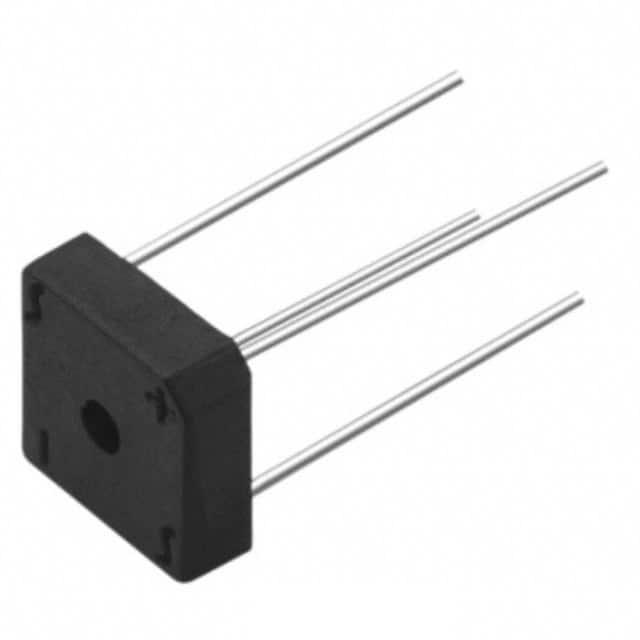

VS-KBPC604

产品分类: 整流二极管/整流桥
产品描述: Vishay 单相整流桥, 6A峰值平均正向电流, 400V峰值反向重复电压, 4引脚, D 72封装, 通孔安装
供应商型号: VS-KBPC604
供应商: 国内现货
标准整包数: 5
VISHAY INTERTECHNOLOGY 整流二极管/整流桥 VS-KBPC604

VS-KBPC604概述

    Vishay Semiconductors VS-KBPC1, VS-KBPC6 系列单相整流桥技术手册

    1. 产品简介


    Vishay Semiconductors 的 VS-KBPC1 和 VS-KBPC6 系列属于单相整流桥系列产品。这些器件包含四个硅二极管,以全桥配置连接。它们主要用于工业和消费电子产品中,适用于印刷电路板或机箱安装。此系列具有紧凑结构、高浪涌电流能力和适用的温度范围等特点。

    2. 技术参数


    - 主要特性:
    - 最大平均输出电流:3.0 A 至 6.0 A(根据型号不同)
    - 最大重复峰值反向电压:50 V 至 1000 V
    - 最大非重复峰值反向电压:50 V 至 1000 V
    - 最大推荐 RMS 电源电压:20 V 至 500 V
    - 工作环境:
    - 操作和存储温度范围:-40°C 至 +150°C
    - 工作频率范围:40 Hz 至 1000 Hz
    - 其他特性:
    - 高达 125 A 的非重复浪涌电流能力(10 ms 时)
    - 最大 I2t 融断能力:12.5 A2s(50 Hz,10 ms 时)
    - 最大 I2√t 融断能力:177 A2√s(0.1 ms 至 10 ms 时)
    - 正向导通电压:1.1 V 至 1.2 V(每个二极管)
    - 峰值反向泄漏电流:10 μA(25°C,100% VRRM 时)

    3. 产品特点和优势


    - 适合多场景应用: 兼容工业和消费电子产品,适用于多种应用环境。
    - 高可靠性: 具有高浪涌电流能力和高耐温特性。
    - 易于安装: 可进行印刷电路板安装或机箱安装,适合各种组装方式。
    - 高效能: 出色的电压和电流处理能力,适合复杂应用需求。

    4. 应用案例和使用建议


    - 应用案例:
    - 适用于各类开关电源设计
    - 用于电池充电器和直流供电系统
    - 使用建议:
    - 在选择具体型号时,需根据实际应用中的电压和电流需求来确定。
    - 安装时需注意散热,避免过热。
    - 在高频率应用场合下,需特别关注电流和电压波动。

    5. 兼容性和支持


    - 兼容性: 这些整流桥可与各种标准电路接口兼容。
    - 支持服务: 如有任何技术问题,可通过 Vishay 提供的技术支持邮箱寻求帮助。

    6. 常见问题与解决方案


    - Q: 如何确认该产品的最大电流能力?
    - A: 查看规格表中的 IO(AV) 参数,根据不同型号选择相应数值。
    - Q: 在高频应用中如何防止过热?
    - A: 使用适当的散热措施,如安装散热片或风扇,确保良好的散热效果。

    7. 总结和推荐


    VS-KBPC1 和 VS-KBPC6 系列单相整流桥具有出色的性能参数和广泛应用范围。适用于需要高可靠性的工业和消费电子设备中。其高浪涌电流能力和宽工作温度范围使其在复杂应用场景中表现卓越。强烈推荐这些产品作为可靠且高效的电源解决方案。
    此篇文章详细介绍了 Vishay Semiconductors 的 VS-KBPC1 和 VS-KBPC6 系列单相整流桥产品的技术参数、应用范围及其优势。希望这些信息能够为您的产品选择提供有价值的参考。

VS-KBPC604参数

参数
反向恢复时间 -
正向浪涌电流 137A
配置
If - 正向电流 6A
Ir - 反向电流 10μA
Vr-反向电压 400V
长*宽*高 15.75mm*15.75mm*5.33mm
安装方式 通孔安装
零件状态 在售
包装方式 散装

VS-KBPC604厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

VS-KBPC604数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 整流二极管/整流桥 VISHAY INTERTECHNOLOGY VS-KBPC604 VS-KBPC604数据手册

VS-KBPC604封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ ¥ 24.5778
25+ ¥ 23.8417
50+ ¥ 23.1235
100+ ¥ 15.7479
500+ ¥ 14.1728
库存: 25
起订量: 25 增量: 0
交货地:
最小起订量为:25
合计: ¥ 596.04
