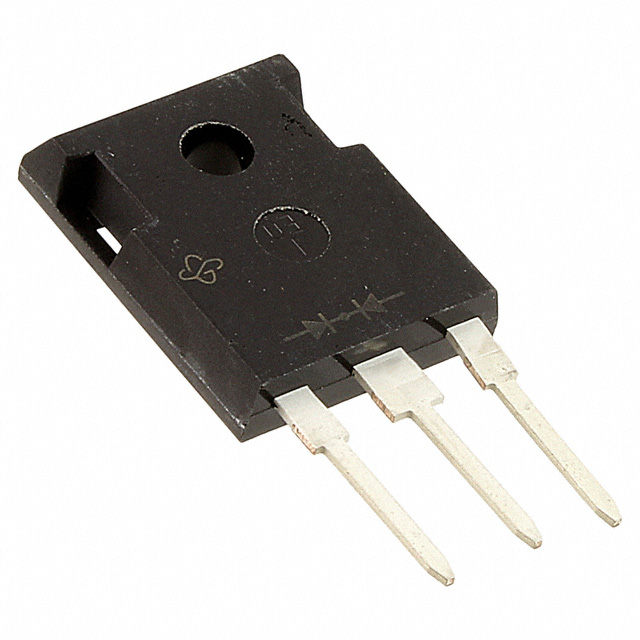

V80100PW-M3/4W

产品分类: 整流二极管/整流桥
产品描述: 100V 450A 1mA 40A 双commoncathode TO-3PW 通孔安装
供应商型号: X-V80100PW-M3/4W
供应商: 国内现货
标准整包数: 1
VISHAY INTERTECHNOLOGY 整流二极管/整流桥 V80100PW-M3/4W

V80100PW-M3/4W概述

    Vishay V80100PW 双高压沟槽MOS肖特基整流器技术手册

    产品简介


    Vishay General Semiconductor 的 V80100PW 是一款高性能的双高压沟槽MOS肖特基整流器,专门设计用于高频转换器、开关电源、自由轮二极管、OR-ING二极管、直流/直流转换器以及反向电池保护等应用。其独特的Trench MOS Schottky技术保证了低导通电压和高效率运行。

    技术参数


    - 最大重复峰值反向电压 (VRRM):100 V
    - 每器件最大平均正向整流电流 (IF(AV)):80 A(每二极管40 A)
    - 单个半正弦波峰正向浪涌电流 (IFSM):450 A
    - 非重复雪崩能量 (EAS):700 mJ
    - 瞬时正向电压 (VF):在IF = 40 A时为0.64 V,在IF = 10 A时为0.43 V(在TA = 125°C时为0.64 V)
    - 峰值重复反向电流 (IRRM):1.0 A
    - 电压变化率 (dV/dt):10,000 V/μs
    - 工作结温范围 (TJ):-40°C 到 +150°C

    产品特点和优势


    1. 低导通电压:典型值为0.43 V,保证了低功率损耗和高效率运行。
    2. 快速响应:由于采用Trench MOS Schottky技术,具有非常低的电容和良好的开关特性。
    3. 高可靠性:最大焊接温度达到275°C,满足JESD 22-B106标准。
    4. 封装材料:符合RoHS标准,无卤素,适合商业级应用。

    应用案例和使用建议


    V80100PW 广泛应用于高频率转换器、开关电源、自由轮二极管等场合。例如,它可以在光伏逆变器中作为自由轮二极管,提高系统的整体效率。为了进一步优化系统性能,建议在选择散热片时考虑其热阻,以确保器件不会过热。

    兼容性和支持


    V80100PW 采用标准的TO-3PW封装,易于与其他电子元件集成。Vishay提供详尽的技术文档和售后支持,帮助用户解决可能出现的问题。此外,该器件已经通过JESD 201 Class 1A whisker测试,确保长期稳定运行。

    常见问题与解决方案


    1. 问:在高温环境下,器件的工作性能是否会受到影响?
    答:V80100PW 在高达150°C的工作结温范围内仍能保持高效运行。但在极端高温条件下,可能需要更有效的散热措施来保证长期稳定工作。

    2. 问:如果器件出现反向漏电流增加的情况,应该如何处理?
    答:首先检查是否存在过高的工作电压或过高的温度。可以通过适当降低工作电压或改善散热条件来解决问题。

    总结和推荐


    Vishay V80100PW 是一款高性能、高可靠性的双高压沟槽MOS肖特基整流器。它具有低导通电压、高效率、宽工作温度范围等显著特点。特别是在高频转换器和开关电源的应用中表现优异。强烈推荐使用V80100PW,它不仅能够提升系统的整体性能,还能延长系统的使用寿命。

V80100PW-M3/4W参数

参数
正向浪涌电流 450A
配置 双commoncathode
If - 正向电流 40A
Ir - 反向电流 1mA
Vr-反向电压 100V
反向恢复时间 -
16.38mm(Max)
4.45mm(Max)
21.34mm(Max)
通用封装 TO-3PW
安装方式 通孔安装
应用等级 商用级
零件状态 停产
包装方式 管装

V80100PW-M3/4W厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

V80100PW-M3/4W数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 整流二极管/整流桥 VISHAY INTERTECHNOLOGY V80100PW-M3/4W V80100PW-M3/4W数据手册

V80100PW-M3/4W封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 24.408
50+ ¥ 24.2046
100+ ¥ 23.7978
500+ ¥ 23.391
1000+ ¥ 23.1876
库存: 25
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 24.4
直接购买
加入购物车
