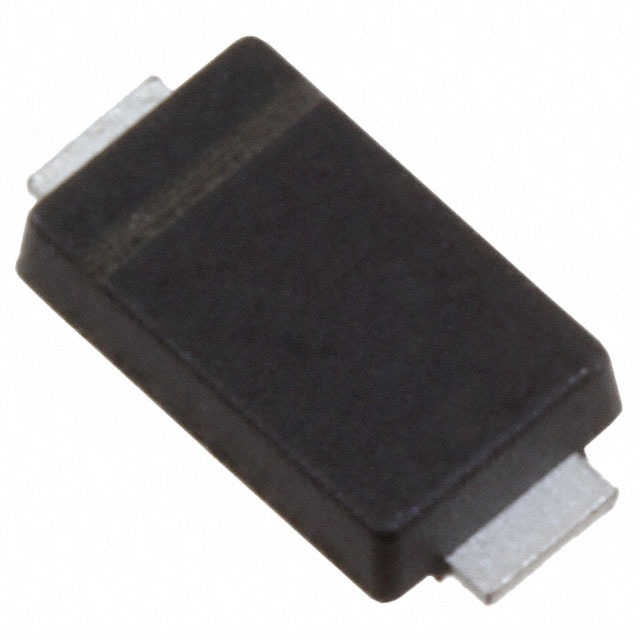

V8PAL45HM3/I

产品分类: 整流二极管/整流桥
产品描述: Vishay 肖特基二极管 二极管, 8A, 45V, 表面贴装, DO-221BC封装, 2针
供应商型号: 8306211
供应商: 海外现货
标准整包数: 20
VISHAY INTERTECHNOLOGY 整流二极管/整流桥 V8PAL45HM3/I

V8PAL45HM3/I概述

    V8PAL45 Surface Mount Trench MOS Barrier Schottky Rectifier

    1. 产品简介


    V8PAL45 是 Vishay General Semiconductor 生产的一款表面贴装型沟槽式 MOS 栅栏肖特基整流器。它主要适用于低电压、高频率逆变器、续流二极管、直流/直流转换器及极性保护应用。该器件具备超低剖面设计(典型高度为0.95毫米),并采用了先进的沟槽式 MOS 栅栏肖特基技术,以实现低功耗和高效率。

    2. 技术参数


    - 最大重复峰值反向电压:45V
    - 最大直流正向电流:8.0A(脉冲测试条件下可达4.0A)
    - 峰值正向浪涌电流:120A(10ms单半正弦波叠加在额定负载上)
    - 正向电压降:在IF=8.0A时为0.40V(TA=125°C)
    - 最高工作温度:150°C
    - 封装:DO-221BC(SMPA)

    3. 产品特点和优势


    - 非常低的剖面:典型高度仅为0.95毫米,适合自动化装配。
    - Trench MOS 栅栏肖特基技术:低损耗、高效率。
    - AEC-Q101 认证:符合汽车行业标准,可靠性强。
    - 满足 MSL 等级 1:达到 J-STD-020 标准,最高焊接峰值温度为260°C。
    - 卤素自由、RoHS 合规:符合环保要求。

    4. 应用案例和使用建议


    V8PAL45 主要应用于低电压、高频率的场合,例如:
    - 低电压、高频率逆变器:确保系统的高效运行。
    - 续流应用:有效防止反向电流冲击。
    - 直流/直流转换器:提供可靠的电压转换。
    - 极性保护应用:防止错误接线造成的损害。
    使用建议:
    - 散热管理:使用大面积铜箔散热垫,有助于降低器件温度,提高可靠性。
    - 正确标识:注意色带标志,确定阴极端。

    5. 兼容性和支持


    V8PAL45 与其他 Vishay 的表面贴装器件具有良好的兼容性。公司提供详尽的技术支持,包括在线答疑、邮件咨询等,以帮助用户更好地理解和使用该产品。

    6. 常见问题与解决方案


    - 问题1:正向电压降过高
    - 解决方法:检查电路设计是否合理,确保正确散热。
    - 问题2:温度过高
    - 解决方法:增加铜箔面积,改进散热设计。
    - 问题3:输出电流不稳定
    - 解决方法:检查电路连接是否牢固,避免外部干扰。

    7. 总结和推荐


    V8PAL45 表面贴装沟槽式 MOS 栅栏肖特基整流器是一款高性能、低损耗的电子元器件,非常适合在低电压、高频率的应用环境中使用。其低剖面设计和先进的技术使得其在市场上具备很强的竞争优势。如果您需要一个高效且可靠的整流解决方案,强烈推荐选择 V8PAL45。

V8PAL45HM3/I参数

参数
反向恢复时间 -
正向浪涌电流 120A
配置 -
If - 正向电流 4A
Ir - 反向电流 1.85mA
Vr-反向电压 -
4.35mm(Max)
2.7mm(Max)
1mm(Max)
通用封装 DO-221BC
安装方式 贴片安装
应用等级 汽车级
包装方式 卷带包装

V8PAL45HM3/I厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

V8PAL45HM3/I数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 整流二极管/整流桥 VISHAY INTERTECHNOLOGY V8PAL45HM3/I V8PAL45HM3/I数据手册

V8PAL45HM3/I封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
20+ ¥ 5.4833
60+ ¥ 4.0204
3500+ ¥ 3.9195
库存: 23202
起订量: 40 增量: 0
交货地:
最小起订量为:20
合计: ¥ 109.66
