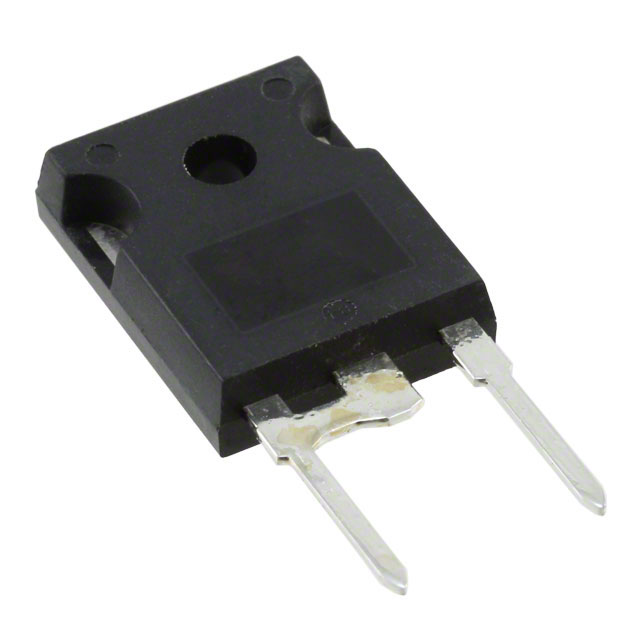

VS-30EPF06-M3

产品分类: 整流二极管/整流桥
产品描述: Vishay 硅结型二极管 二极管, 30A, 600V, 通孔安装, TO-247AC封装, 2针
供应商型号: 112-VS-30EPF06-M3-ND
供应商: Digi-Key
标准整包数: 1
VISHAY INTERTECHNOLOGY 整流二极管/整流桥 VS-30EPF06-M3

VS-30EPF06-M3概述

    Vishay Semiconductors VS-30.PF0.-M3 系列快软恢复整流二极管

    1. 产品简介


    Vishay Semiconductors 的 VS-30.PF0.-M3 系列属于快速软恢复整流二极管,广泛应用于输出整流和自由轮转过程中的逆变器、斩波器及转换器等场合。此系列器件尤其适用于对传导电磁干扰(EMI)有严格限制的应用场合。

    2. 技术参数


    | 参数 | 值 | 单位 |
    |
    | 最大平均正向电流 (IF(AV)) | 30 | A |
    | 最大反向峰值电压 (VRRM) | 200, 400, 600 | V |
    | 正向压降 (VF) | 1.41 | V |
    | 最大瞬态正向浪涌电流 (IFSM) | 320 | A |
    | 反向恢复时间 (trr) | 60 | ns |
    | 最高工作结温 (TJ) | 150 | °C |

    3. 产品特点和优势


    VS-30.PF0.-M3 系列拥有以下显著特点:
    - 玻璃钝化芯片结:确保在最恶劣的温度和功率循环条件下稳定可靠的运行。
    - 短反向恢复时间和低正向压降:优化了快速软恢复特性和低功耗特性。
    - 设计符合 JEDEC-JESD 47 标准:确保产品质量和可靠性。
    - 兼容 RoHS 和无卤素标准:满足环保要求。

    4. 应用案例和使用建议


    - 应用场景:适用于逆变器、斩波器和转换器中的输出整流及自由轮转过程,特别适合于对传导 EMI 有严格限制的应用。
    - 使用建议:在高温环境中使用时,注意散热管理以避免结温过高导致性能下降。同时,在选择合适的封装和安装方法时,应注意最大限度减少热阻。

    5. 兼容性和支持


    VS-30.PF0.-M3 系列二极管采用 TO-247AC 封装,有 2 引脚和 3 引脚两种版本可供选择。这些产品可与多种电路配置兼容,适用于大多数常见的电源管理和转换电路。

    6. 常见问题与解决方案


    - 问题 1:二极管温度超过最大工作温度。解决方案:增加散热措施,如使用散热器或加强自然对流。
    - 问题 2:反向恢复时间长。解决方案:确保在设计中充分考虑电路布局和布线,避免过长的引线以减少寄生电感。
    - 问题 3:正向压降不稳定。解决方案:检查安装过程中是否正确紧固二极管,防止连接不良。

    7. 总结和推荐


    VS-30.PF0.-M3 系列二极管凭借其独特的性能优势和广泛应用前景,在电源管理领域具有很强的竞争力。对于需要高性能、高可靠性的应用场合,我们强烈推荐选用此系列产品。

VS-30EPF06-M3参数

参数
反向恢复时间 160ns
正向浪涌电流 270A
配置 -
If - 正向电流 30A
Ir - 反向电流 100μA
Vr-反向电压 600V
长*宽*高 15.9mm*5.3mm*20.7mm
通用封装 TO-247AC
安装方式 通孔安装
零件状态 在售
包装方式 管装

VS-30EPF06-M3厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

VS-30EPF06-M3数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 整流二极管/整流桥 VISHAY INTERTECHNOLOGY VS-30EPF06-M3 VS-30EPF06-M3数据手册

VS-30EPF06-M3封装设计

查看详情并下载
Symbol
Footprint
3D Model
