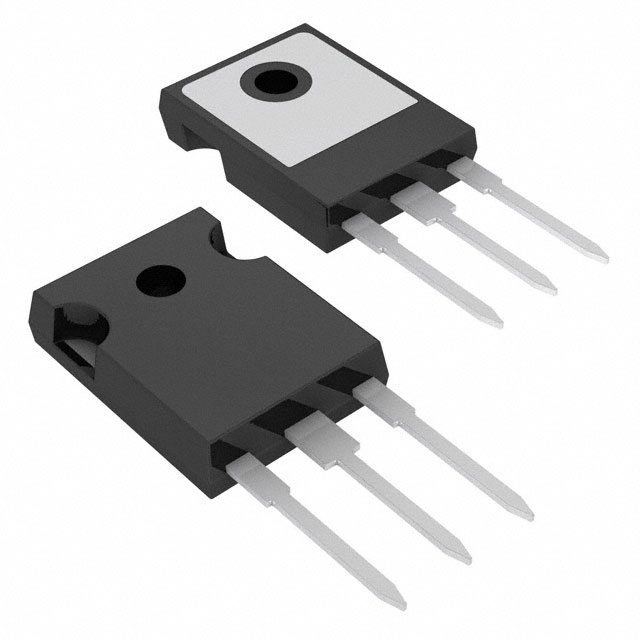

VS-80CPQ150PBF

产品分类: 整流二极管/整流桥
产品描述: 150V 1.93KA 200μA 40A TO-247AC 通孔安装
供应商型号: 80CPQ150PBF-ND
供应商: Digi-Key
标准整包数: 500
VISHAY INTERTECHNOLOGY 整流二极管/整流桥 VS-80CPQ150PBF

VS-80CPQ150PBF概述

    Vishay Semiconductors VS-80CPQ150PbF 和 VS-80CPQ150-N3 Schottky 整流器技术手册

    产品简介


    Vishay Semiconductors 的 VS-80CPQ150PbF 和 VS-80CPQ150-N3 是一款高性能的中心抽头 Schottky 整流器系列。这些整流器专为低反向漏电流和高温度操作设计,广泛应用于开关电源、转换器、续流二极管以及反向电池保护等领域。它们具备出色的耐热性和长期可靠性,使其成为严苛环境下理想的电子元件选择。

    技术参数


    以下是这些 Schottky 整流器的关键技术规格:
    - 封装类型:TO-247AC
    - 最大直流正向平均电流(每腿):80 A
    - 最大反向恢复电压:150 V
    - 正向电压降(每腿):0.71 V @ 40 A, TJ = 125 °C
    - 最大反向泄漏电流(每腿):26 mA @ 125 °C
    - 工作温度范围:-55 °C 至 175 °C
    - 最大瞬态浪涌电流(每腿):1930 A (5 μs 正弦波)
    - 最大非重复雪崩能量(每腿):0.5 mJ
    - 最大结到外壳热阻(每腿):0.6 °C/W
    - 最大外壳到散热器热阻:0.24 °C/W

    产品特点和优势


    - 高温操作能力:可在高达 175 °C 的结温下可靠运行。
    - 低正向压降:正向电压降仅为 0.71 V @ 40 A, TJ = 125 °C,有助于提高系统效率。
    - 高频率操作能力:适用于高频应用。
    - 增强的机械强度和湿度抵抗:采用高纯度、高温度环氧树脂封装。
    - 强化的坚固性和长期可靠性:具有防护环。
    - 符合标准:设计和认证符合 JEDEC-JESD47 标准。
    - 环保材料:铅(Pb)-free 并符合 RoHS 标准;N3 版本完全无卤素、RoHS 符合且完全无铅。

    应用案例和使用建议


    - 开关电源:这些整流器非常适合用于需要高效率和可靠性的开关电源中。
    - 转换器:适合用于电力转换装置,如 AC/DC 转换器。
    - 续流二极管:在需要快速恢复时间的应用中表现出色。
    - 反向电池保护:防止电池连接错误导致的损坏。
    使用建议:
    - 在高功率应用中,确保充分的散热措施以维持最佳性能。
    - 对于恶劣环境应用,建议选择 N3 版本以获得更好的抗湿性。

    兼容性和支持


    - 兼容性:与其他标准 TO-247AC 封装的产品兼容。
    - 支持和服务:Vishay 提供详尽的技术文档和技术支持,确保客户能够充分利用这些产品的潜力。如有任何技术问题,请联系区域技术支持邮箱:DiodesAmericas@vishay.com, DiodesAsia@vishay.com, DiodesEurope@vishay.com。

    常见问题与解决方案


    1. 问:如何避免高反向电压下反向漏电流过大?
    答:确保在使用时施加适当的反向电压,并使用合适的散热措施以保持低工作温度。
    2. 问:如何确保长时间稳定运行?
    答:遵循制造商的推荐工作条件,并定期进行系统检查和维护。
    3. 问:如果遇到浪涌电流问题怎么办?
    答:使用外部电路保护器件,如保险丝或浪涌抑制器来保护这些整流器。

    总结和推荐


    综上所述,Vishay Semiconductors 的 VS-80CPQ150PbF 和 VS-80CPQ150-N3 Schottky 整流器是高效、可靠的电子元件,特别适用于高功率和高频率的应用场景。其卓越的高温操作能力和低正向压降使它们成为许多工业应用的理想选择。强烈推荐使用这些高性能整流器,特别是在需要严格要求和环境条件下。
    希望这份技术手册能够帮助您更好地了解并应用这些高性能的 Schottky 整流器。如果您有任何进一步的技术问题,欢迎随时联系 Vishay 的技术支持团队。

VS-80CPQ150PBF参数

参数
Vr-反向电压 150V
反向恢复时间 -
正向浪涌电流 1.93KA
配置 -
If - 正向电流 40A
Ir - 反向电流 200μA
15.87mm(Max)
5.31mm(Max)
20.7mm(Max)
通用封装 TO-247AC
安装方式 通孔安装
零件状态 停产
包装方式 管装
