首页  >  产品百科  >  GBL10-E3/51

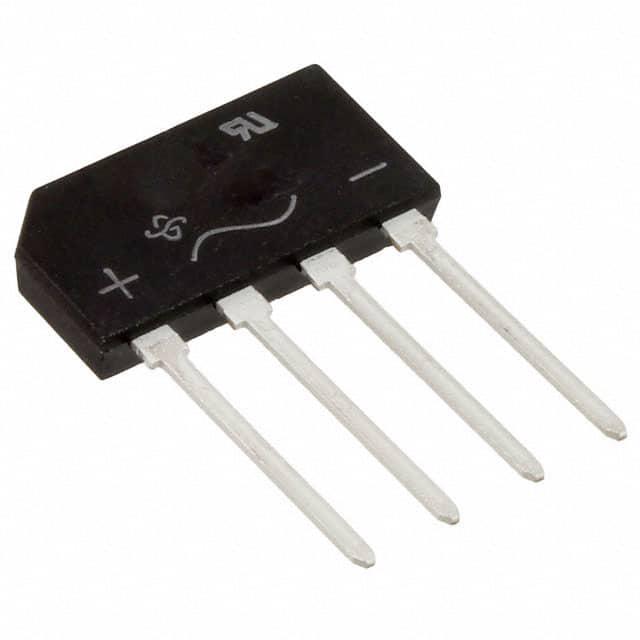

GBL10-E3/51

产品分类: 整流二极管/整流桥
产品描述: Vishay 单相整流桥, 4A峰值平均正向电流, 1000V峰值反向重复电压, 4引脚, GBL封装, 通孔安装
供应商型号: 625-GBL10-E3/51
供应商: Mouser
标准整包数: 1
VISHAY INTERTECHNOLOGY 整流二极管/整流桥 GBL10-E3/51

GBL10-E3/51概述

    Vishay General Semiconductor Glass Passivated Single-Phase Bridge Rectifier 技术手册

    产品简介


    Vishay General Semiconductor 提供的玻璃封装单相桥式整流器(型号:GBL005, GBL01, GBL02, GBL04, GBL06, GBL08, GBL10)是一种广泛应用于各种电子设备的高性能元器件。这些桥式整流器主要用于交流到直流转换,适用于显示器、电视机、打印机、开关电源模块(SMPS)、适配器、音频设备及家用电器等多种场合。

    技术参数


    以下是该系列桥式整流器的主要技术参数:
    - 最大重复峰值反向电压 (VRRM): 50V, 100V, 200V, 400V, 600V, 800V, 1000V
    - 最大平均正向整流输出电流 (IF(AV)): 4.0A
    - 最大瞬态浪涌电流 (IFSM): 150A
    - 最大额定工作温度 (TJ): -55°C 至 +150°C
    - 典型结电容 (CJ): 95 pF (4.0 V, 1 MHz)
    - 热阻 (RθJA): 22°C/W

    产品特点和优势


    这些桥式整流器具有以下特点和优势:
    - UL 认证: UL 认可文件号 E54214,保证产品符合安全标准。
    - 高浪涌电流能力: 典型最大浪涌电流达 150A,适合处理瞬时大电流负载。
    - 低泄漏电流: 在特定条件下,典型泄漏电流小于 0.1 μA。
    - 高温稳定性: 最高工作温度可达 150°C,保证在极端环境下稳定运行。

    应用案例和使用建议


    这些桥式整流器广泛应用于多种场合,例如:
    - 电视机和显示器: 需要高效的能量转换和稳定的工作温度。
    - 音频设备: 要求长期稳定且可靠性高的电源转换。
    - 家用电器: 为各种小型家电提供可靠的电源转换解决方案。
    建议安装时考虑散热措施,如采用铝制散热片,以确保长时间工作时的稳定性。同时,为了提高可靠性,建议在设计PCB布局时预留足够的铜垫面积,以帮助散热。

    兼容性和支持


    这些桥式整流器采用通用的GML封装,适用于标准焊接工艺,与大多数现代电路板兼容。Vishay提供了详细的文档和技术支持,包括常见问题解答和故障排除指南。如有疑问,可通过指定的技术支持邮箱进行咨询。

    常见问题与解决方案


    - 问题: 温度过高导致器件失效。
    - 解决方案: 确保合理散热设计,如增加散热片或优化PCB布线。

    - 问题: 反向电流过高影响系统性能。
    - 解决方案: 检查电路设计,适当选择合适的器件并确认负载类型和条件。

    总结和推荐


    总体而言,Vishay General Semiconductor 的玻璃封装单相桥式整流器凭借其出色的电气性能、可靠的热稳定性及广泛的应用范围,是一款值得信赖的电子元器件。适用于需要高效、稳定电源转换的各类设备。我们强烈推荐该系列产品用于上述应用场合。

GBL10-E3/51参数

参数
Vr-反向电压 1KV
反向恢复时间 -
正向浪涌电流 150A
配置
If - 正向电流 3A
Ir - 反向电流 5μA
长*宽*高 20.9mm*3.56mm*10.7mm
通用封装 GBL
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装,托盘

GBL10-E3/51厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

GBL10-E3/51数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 整流二极管/整流桥 VISHAY INTERTECHNOLOGY GBL10-E3/51 GBL10-E3/51数据手册

GBL10-E3/51封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 1.8745 ¥ 15.8395
10+ $ 1.449 ¥ 12.2441
100+ $ 1.0562 ¥ 8.9252
250+ $ 1.0357 ¥ 8.7518
400+ $ 0.9472 ¥ 8.0035
1200+ $ 0.8219 ¥ 6.9449
2800+ $ 0.7518 ¥ 6.3527
5200+ $ 0.7161 ¥ 6.051
库存: 133
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 15.83
直接购买
加入购物车
