VS-2ENH01HM3/84A

产品分类: 整流二极管/整流桥
产品描述: Vishay 快速恢复外延二极管 肖特基整流二极管, 2A, 100V, 表面贴装, DO-220AA封装, 2针
供应商型号: 3133309
供应商: 海外现货
标准整包数: 5

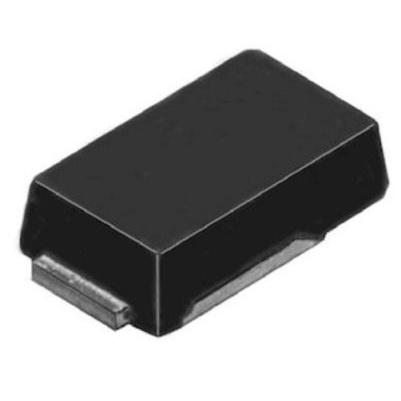

VISHAY INTERTECHNOLOGY 整流二极管/整流桥 VS-2ENH01HM3/84A

VS-2ENH01HM3/84A概述

    Ultrafast Rectifier, 2 A FRED Pt®

    产品简介


    Vishay Semiconductors的VS-2ENH01HM3和VS-2ENH02HM3系列是超快恢复二极管(FRED Pt®),适用于高频率、反向续流、直流转换器及功率因数校正(PFC)和软开关工业及汽车应用。这些二极管以其出色的电气特性和紧凑的设计脱颖而出。

    技术参数


    - 最大额定值:
    - 额定峰值重复反向电压(VRRM):VS-2ENH01HM3为100 V,VS-2ENH02HM3为200 V
    - 最大平均整流正向电流(IF(AV)):2 A
    - 最大非重复峰值浪涌电流(IFSM):40 A
    - 最大存储温度(TStg):-55到+175 °C
    - 电气规格:
    - 反向击穿电压(VBR):VS-2ENH01HM3为100 V,VS-2ENH02HM3为200 V
    - 正向电压(VF):VS-2ENH01HM3在2 A时为0.94 V至1.00 V,VS-2ENH02HM3在2 A时为0.79 V至0.84 V
    - 反向泄漏电流(IR):VS-2ENH01HM3和VS-2ENH02HM3在150 °C时分别为2 μA
    - 动态恢复时间(trr):在25 °C时为23 ns,在125 °C时为25 ns
    - 热阻(RthJM):无限散热片下的热阻为7至9 °C/W

    产品特点和优势


    - 非常低的外形设计:典型高度为1.0 mm,适合自动化放置。
    - 低正向压降和低功率损耗:低至0.79 V的正向电压降,从而减少功率损耗。
    - 符合标准:满足J-STD-020和AEC-Q101标准。
    - 高可靠性:通过MSL水平1认证,具有低逆向泄漏电流。

    应用案例和使用建议


    这些超快恢复二极管主要用于高频率直流转换器中的反向续流、PFC和软开关应用。它们能够显著降低功率损耗并提高系统效率。对于特定的应用场景,例如高频工业和汽车应用,建议确保散热设计符合要求,以避免过热现象。

    兼容性和支持


    VS-2ENH01HM3和VS-2ENH02HM3二极管的终端为符合J-STD-002和JESD 33-N102标准的锡镀层引脚,可以方便地焊接在电路板上。Vishay公司提供了详尽的技术支持和文档,帮助客户快速了解和集成这些产品。

    常见问题与解决方案


    - Q:在高温环境下工作是否会降低产品的使用寿命?
    - A:不会,这些二极管的最大存储温度可达175 °C,但建议进行适当的散热设计以保持稳定性能。

    - Q:如何测试二极管的反向恢复特性?
    - A:可以通过测量二极管的动态恢复时间和峰值恢复电流来验证其性能。

    总结和推荐


    总体而言,VS-2ENH01HM3和VS-2ENH02HM3超快恢复二极管凭借其出色的电气特性和可靠性,在高频率和高功率应用中表现出色。对于需要高性能和可靠性的工程师和设计师,强烈推荐这些产品。

VS-2ENH01HM3/84A参数

参数
Ir - 反向电流 2μA
Vr-反向电压 100V
反向恢复时间 28ns
正向浪涌电流 40A
配置 -
If - 正向电流 2A
长*宽*高 9.52mm*9.52mm*10.41mm
通用封装 DO-220AA
安装方式 贴片安装
零件状态 在售

VS-2ENH01HM3/84A厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

VS-2ENH01HM3/84A数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 整流二极管/整流桥 VISHAY INTERTECHNOLOGY VS-2ENH01HM3/84A VS-2ENH01HM3/84A数据手册

VS-2ENH01HM3/84A封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ ¥ 1.2045
10+ ¥ 1.0804
100+ ¥ 0.9125
500+ ¥ 0.876
1000+ ¥ 0.803
5000+ ¥ 0.803
库存: 2716
起订量: 50 增量: 0
交货地:
最小起订量为:10
合计: ¥ 10.8
直接购买
加入购物车
