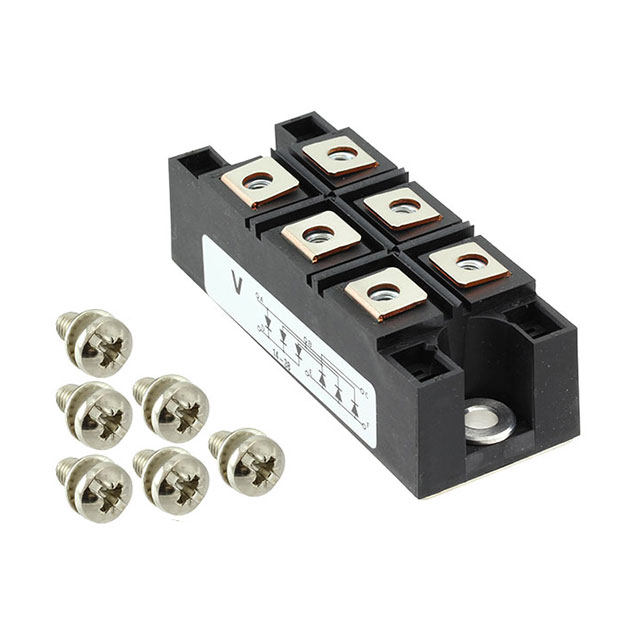

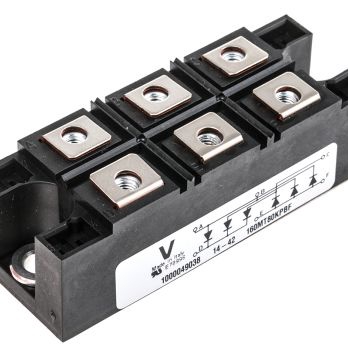

VS-160MT80KPBF

产品分类: 整流二极管/整流桥
产品描述: Vishay 三相整流桥模块, 200A峰值平均正向电流, 800V峰值反向重复电压, 6引脚, INT-A-PAK封装, 面板
供应商型号: 2101170
供应商: element14
标准整包数: 1
VISHAY INTERTECHNOLOGY 整流二极管/整流桥 VS-160MT80KPBF

VS-160MT80KPBF概述

    VS-130-160MT..KPbF 系列三相桥式整流器技术手册

    产品简介


    VS-130-160MT..KPbF系列是 Vishay 公司生产的一系列紧凑型封装三相桥式整流器,适用于一般用途和重载应用。该系列产品具备高可靠性,可提供高效的电能转换。产品型号如VS-130MT.K和VS-160MT.K分别提供130A到160A的额定电流。

    技术参数


    - 主要技术规格:
    - 额定电流:130A至160A
    - 反向峰值电压(VRRM):800V至1600V
    - 工作温度范围:-40°C至150°C
    - 绝缘隔离电压:4000VRMS
    - 热阻抗:RthJC(DC操作)0.12K/W至0.16K/W
    - 重量:约176g
    - 瞬态浪涌电流:
    - 单周期最大瞬态浪涌电流(IFSM):50Hz下为1130A,60Hz下为1180A
    - 最大I2t值:t=10ms无电压重新施加时,I2t值为6400A2s
    - 热学参数:
    - 最大结温:-40°C至150°C
    - 结至外壳的热阻抗:0.12K/W至0.16K/W
    - 外壳至散热片的热阻抗:0.03K/W(推荐使用导热材料)

    产品特点和优势


    - 兼容性:完全符合行业标准的INT-A-PAK功率模块系列,易于集成。
    - 高可靠性:4000VRMS的绝缘隔离电压确保其在高压环境下的稳定运行。
    - 高效率:紧凑的设计和高热导率封装使得其在相同体积下具有更高的功率密度。
    - UL认证:通过UL认证,提供可靠的质量保证。
    - 工业级设计:经过工业级别的严格测试和认证。

    应用案例和使用建议


    应用案例:
    - 工业设备:广泛应用于工业自动化、电力传输和转换系统中。
    - 电源管理:可用于大功率电源管理系统中作为整流组件。
    - 重载应用:在需要处理大量电流和高功率负载的环境中表现出色。
    使用建议:
    - 安装要求:建议使用导热材料进行固定,以提高散热效果。
    - 电流保护:在系统设计时考虑使用适当的保护措施,如熔断器或保险丝,以避免瞬态浪涌电流对器件造成损害。
    - 热管理:合理布置散热片,确保良好的散热条件,以延长产品寿命。

    兼容性和支持


    - 兼容性:完全兼容现有工业标准模块,便于更换和升级。
    - 技术支持:Vishay提供全面的技术支持和客户服务,可以通过官网联系技术支持团队。

    常见问题与解决方案


    - 问题1:瞬态浪涌电流过大导致过热损坏。
    - 解决方案:使用适当规格的保护装置,如保险丝或断路器,以限制浪涌电流。

    - 问题2:安装时发热严重。
    - 解决方案:确保使用导热材料,并正确安装散热片,以增强散热效果。

    总结和推荐


    VS-130-160MT..KPbF系列三相桥式整流器凭借其高可靠性、高效性和广泛的适用性,在工业级电源管理及高功率负载应用中表现出色。对于需要高性能、高可靠性的应用场景,强烈推荐使用此系列产品。尽管价格可能相对较高,但其出色的性能和长久的使用寿命将为其带来显著的价值。

VS-160MT80KPBF参数

参数
If - 正向电流 160A
Ir - 反向电流 10mA
Vr-反向电压 800V
反向恢复时间 -
正向浪涌电流 1.5KA
配置
长*宽*高 94mm*35mm*30mm
通用封装 MT-K
安装方式 底座安装
零件状态 在售
包装方式 散装

VS-160MT80KPBF厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

VS-160MT80KPBF数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 整流二极管/整流桥 VISHAY INTERTECHNOLOGY VS-160MT80KPBF VS-160MT80KPBF数据手册

VS-160MT80KPBF封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 606.51
5+ ¥ 580.8
10+ ¥ 555.1
50+ ¥ 483.05
库存: 2
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 606.51
