VS-10CTQ150-1PBF

产品分类: 整流二极管/整流桥
产品描述: 150V 620A 50μA 5A TO-262-3 通孔安装
供应商型号: VS-10CTQ150-1PBF-ND
供应商: Digi-Key
标准整包数: 1
VISHAY INTERTECHNOLOGY 整流二极管/整流桥 VS-10CTQ150-1PBF

VS-10CTQ150-1PBF概述

    Vishay Semiconductors VS-10CTQ150SPbF & VS-10CTQ150-1PbF High Performance Schottky Rectifier

    1. 产品简介


    VS-10CTQ150SPbF 和 VS-10CTQ150-1PbF 是 Vishay Semiconductors 生产的高性能肖特基整流器,设计用于在高频和高温度环境下提供卓越的性能。这些肖特基整流器采用中心抽头配置,主要用于开关电源、转换器、自由轮二极管和反向电池保护等应用场合。

    2. 技术参数


    | 参数 | 描述 | 值 | 单位 |

    | IF(AV) | 最大平均正向电流(每条腿) | 5 | A |
    | VRRM | 最大直流反向电压 | 150 | V |
    | VF | 正向压降(5 Apk, TJ = 125°C) | 0.73 | V |
    | IRM | 反向漏电流(125°C) | 7 | mA |
    | TJ max. | 最大结温 | 175 | °C |
    | EAS | 非重复性雪崩能量(TJ = 25°C, IAS = 1 A, L = 10 mH) | 5 | mJ |

    3. 产品特点和优势


    - 高可靠性:能够在高达 175°C 的结温下可靠运行。
    - 低正向压降:典型的正向压降仅为 0.73V(在 5Apk, TJ = 125°C 下)。
    - 低反向漏电流:在高温下依然保持极低的反向漏电流。
    - 高频率操作:适用于高频率的应用场景。
    - 增强机械强度:高纯度环氧封装,提高了机械强度和防潮性能。
    - 通过汽车级认证:符合 AEC-Q101 标准,确保在汽车应用中的可靠性。

    4. 应用案例和使用建议


    这些肖特基整流器常用于开关电源、转换器、自由轮二极管和反向电池保护等应用场合。例如,在电动车充电器中,它们可以有效地进行电能转换,提高效率并减少发热。为了优化性能,建议在安装时使用适当的散热措施,以避免过热影响。

    5. 兼容性和支持


    VS-10CTQ150SPbF 和 VS-10CTQ150-1PbF 采用 D2PAK 和 TO-262 封装,具有良好的通用性,能够轻松集成到现有的电路设计中。此外,Vishay 提供全面的技术支持和维护服务,帮助用户解决使用过程中可能遇到的问题。

    6. 常见问题与解决方案


    1. 问:正向压降是否随温度变化而显著变化?
    - 答: 正向压降在高温下的确有所下降,但仍然保持在一个合理的范围内(如 0.73V 在 125°C 时)。适当的设计可以进一步减小这种影响。

    2. 问:在高湿度环境中是否稳定可靠?
    - 答: 采用高纯度环氧封装增强了防潮性能,适合在高湿度环境中使用。但是,仍需注意整体系统的防护设计。

    7. 总结和推荐


    VS-10CTQ150SPbF 和 VS-10CTQ150-1PbF 高性能肖特基整流器凭借其卓越的可靠性、低正向压降、低反向漏电流和高频率操作能力,在众多应用场合中表现出色。我们强烈推荐这些产品用于需要高性能和高可靠性的应用场合,特别是在开关电源和汽车电子系统中。

VS-10CTQ150-1PBF参数

参数
配置 -
If - 正向电流 5A
Ir - 反向电流 50μA
Vr-反向电压 150V
反向恢复时间 -
正向浪涌电流 620A
10.67mm(Max)
4.83mm(Max)
9.65mm(Max)

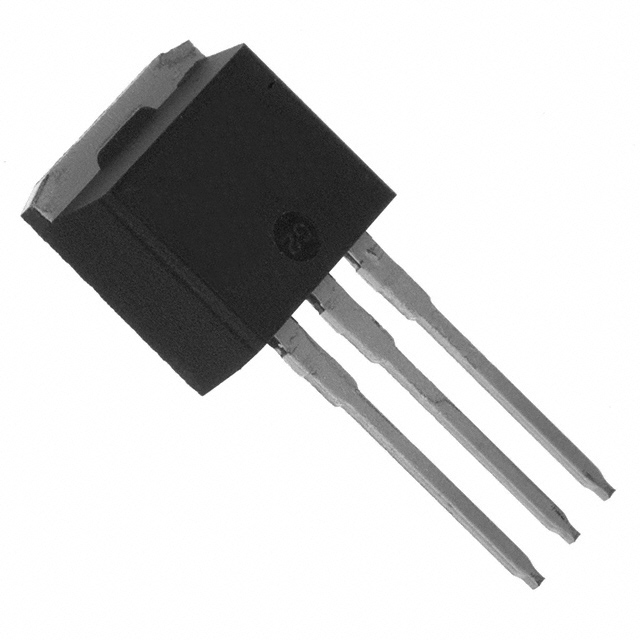

通用封装 TO-262-3
安装方式 通孔安装
应用等级 汽车级
零件状态 停产
包装方式 管装

VS-10CTQ150-1PBF厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

VS-10CTQ150-1PBF数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 整流二极管/整流桥 VISHAY INTERTECHNOLOGY VS-10CTQ150-1PBF VS-10CTQ150-1PBF数据手册

VS-10CTQ150-1PBF封装设计

查看详情并下载
Symbol
Footprint
3D Model
