首页  >  产品百科  >  PATT0603E10R0BGT1

PATT0603E10R0BGT1

产品分类: 贴片电阻
产品描述: 10Ω ±0.1% 150mW ±25ppm/℃ 0603 贴片安装 1.63mm*810μm*460μm
供应商型号: 71-PATT0603E10R0BGT1
供应商: Mouser
标准整包数: 1

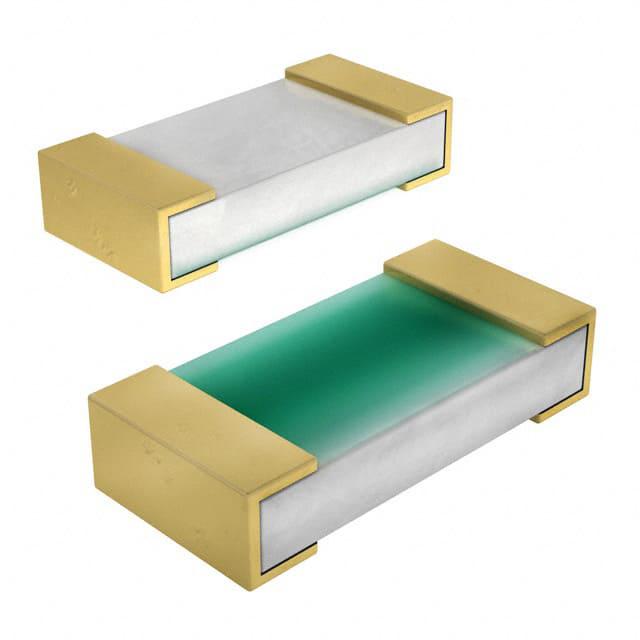

VISHAY INTERTECHNOLOGY 贴片电阻 PATT0603E10R0BGT1

PATT0603E10R0BGT1概述

    高精度汽车级高温薄膜电阻技术手册

    产品简介


    本技术手册介绍的是 Vishay Dale Thin Film 所生产的高精度汽车级高温(全额定功率下可承受 155°C)薄膜电阻芯片。该产品已通过 AEC-Q200 认证,适用于严苛的工业和汽车应用。电阻芯片采用高纯度氧化铝基板上的钽氮化物电阻膜,结合先进的镍屏障和金镀层,使得产品在高温环境下表现出色,具有出色的可靠性和稳定性。

    技术参数


    - 阻值范围: 1.0 Ω 至 1 MΩ
    - AEC-Q200 认证:
    - 表 7F 标准认证
    - ESD 额定值为 1C 类(< 1 kΩ:1 kV;> 1 kΩ:2 kV)
    - 激光修剪精度: 可达到任何指定阻值
    - 耐湿性: 符合 MIL-STD-202 方法 106
    - 温度系数 (TCR):
    - 25°C 至 175°C 范围内,绝对值 ± 25 ppm/°C 至 ± 100 ppm/°C
    - 容差: 绝对值 ± 0.1% 至 ± 1.0%
    - 负载寿命稳定性: 在 155°C 和 100% 额定功率条件下,1000 小时后稳定在 ± 0.2%
    - 电压系数: < 0.1 ppm/V
    - 工作电压: 75V
    - 操作温度范围: -55°C 至 +250°C
    - 存储温度范围: -55°C 至 +250°C
    - 噪声水平: < -30 dB
    - 硫磺抗性: 符合 ASTM B809-95 潮湿蒸汽测试标准
    - 失效曲线: 额定功率降额图表显示,随着环境温度上升,额定功率逐渐下降

    产品特点和优势


    1. 高温稳定性: 全额定功率下可承受 155°C 的高温,确保在极端环境中也能正常运行。
    2. 超低噪音: 噪声水平低于 -30 dB,确保信号传输的清晰度和准确性。
    3. 优异的温度系数 (TCR): 最大值 ± 25 ppm/°C 至 ± 100 ppm/°C,确保在宽温度范围内保持稳定的阻值。
    4. 高可靠性: 激光修剪工艺确保每个电阻都达到所需的精确阻值。
    5. 出色的耐湿性: 符合 MIL-STD-202 方法 106 的湿度要求,适合在潮湿环境中使用。

    应用案例和使用建议


    该产品适用于多种高精度测量仪器、工业自动化设备、医疗设备、以及严苛环境下的汽车电子设备。例如,在汽车发动机管理系统中,这些电阻用于监测电流和电压,确保发动机在各种工况下的安全运行。建议在安装时采用高温度焊接系统,以确保连接部位的可靠性和耐用性。此外,对于需要长期存放的产品,应注意防潮措施,以防止阻值变化。

    兼容性和支持


    该电阻芯片具有良好的兼容性,可以与其他标准电子元器件一起使用。Vishay 提供全面的技术支持和售后保障,包括详细的使用指南和技术咨询,帮助客户更好地理解和使用该产品。

    常见问题与解决方案


    1. Q: 为什么该电阻在高湿度环境下会出现阻值变化?
    - A: 这可能是因为基材的微小变化导致的。建议在安装时采用更好的防潮措施,并避免长时间暴露在高湿度环境中。
    2. Q: 如何测试该电阻的耐热性能?
    - A: 可以通过将电阻置于 155°C 环境中并保持 1000 小时进行测试,观察其稳定性。符合 MIL-STD-202 方法 108 的测试标准。
    3. Q: 该电阻是否能够承受冲击和振动?
    - A: 该电阻通过了 MIL-STD-202 方法 213 和方法 204 的测试,表明其能够承受一定强度的机械冲击和振动。

    总结和推荐


    综上所述,这款 Vishay Dale Thin Film 高精度汽车级高温薄膜电阻凭借其出色的高温稳定性、低噪音、优秀的温度系数和可靠性,非常适合应用于需要高精度和高可靠性的场合。无论是工业自动化设备还是汽车电子系统,这款产品都是一个值得信赖的选择。因此,我们强烈推荐此款产品,特别是针对那些需要在严苛环境中工作的应用场合。

PATT0603E10R0BGT1参数

参数
电阻值 10Ω
精度 ±0.1%
额定功率 150mW
温度系数 ±25ppm/℃
长*宽*高 1.63mm*810μm*460μm
通用封装 0603
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

PATT0603E10R0BGT1厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

PATT0603E10R0BGT1数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 贴片电阻 VISHAY INTERTECHNOLOGY PATT0603E10R0BGT1 PATT0603E10R0BGT1数据手册

PATT0603E10R0BGT1封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 1.6905 ¥ 14.2847
10+ $ 1.1845 ¥ 10.009
50+ $ 0.858 ¥ 7.2501
100+ $ 0.7568 ¥ 6.395
500+ $ 0.554 ¥ 4.6816
1000+ $ 0.554 ¥ 4.6816
2000+ $ 0.553 ¥ 4.6725
库存: 741
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 14.28
直接购买
加入购物车
