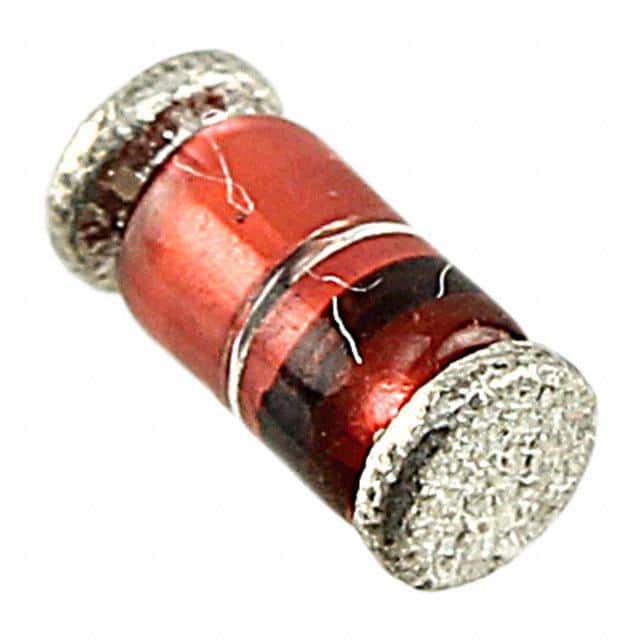

ZMY5V1-GS18

产品分类: 齐纳(稳压)二极管
产品描述: ±5% 500nA 5.1V 5Ω 1W 独立式 DO-213AB 贴片安装 5.2mm*2.6mm*2.6mm
供应商型号: REB-DZ7424
供应商: 海外现货
标准整包数: 5000
VISHAY INTERTECHNOLOGY 齐纳(稳压)二极管 ZMY5V1-GS18

ZMY5V1-GS18概述

    Vishay ZMY系列稳压二极管技术手册解析

    产品简介


    Vishay Semiconductors推出的ZMY系列稳压二极管是硅平面功率型二极管,适用于稳定化电路和削波电路,具有高功率等级。这些二极管通过国际E24标准对齐电压,提供广泛的Zener电压范围(3.9V到100V),并支持高脉冲电流操作。除了标准封装(如DO-41),还可以定制更小电压容差。产品还通过了AEC-Q101认证,符合严格的可靠性要求。

    技术参数


    - 型号范围:ZMY3V9至ZMY100
    - 额定Zener电压范围:3.9V至100V
    - 测试电流(IZT):5mA至100mA
    - 最大功耗:1000mW
    - 动态电阻(ZZ):依据具体型号有所不同
    - 峰值温度:最大260℃
    - 工作温度范围:存储温度范围为-55℃至+175℃,工作时的额定温度为-40℃至+150℃

    产品特点和优势


    1. 功率等级高:最高可承受1000mW的功耗。
    2. 国际E24标准电压齐平:确保不同应用之间的电压一致性。
    3. 高可靠性认证:通过AEC-Q101认证,适用于汽车和其他严格要求的工业领域。
    4. 动态电阻低:在不同的电流和温度条件下具有较低的动态电阻,保证良好的稳定性和响应速度。

    应用案例和使用建议


    1. 电源稳压:用于各类电源设计中,实现电压稳定控制。
    2. 信号保护:用于保护敏感电路不受电压过高的影响。
    3. 浪涌吸收:在浪涌电流过大的情况下,保护电路免受损坏。
    使用建议:
    - 散热设计:由于功耗较高,需要合理设计散热机制,确保工作温度不超过最大值。
    - 动态电阻管理:注意不同电流下的动态电阻变化,避免影响电路稳定性。
    - 电压容差:选择适当的型号以匹配特定应用的电压需求。

    兼容性和支持


    - 封装兼容性:除标准的DO-41封装外,还提供多种其他封装选项。
    - 技术支持:Vishay提供了广泛的技术支持和文档资源,可联系官方网站或官方邮箱获取进一步帮助。

    常见问题与解决方案


    1. 功耗过高导致过热:
    - 解决方案:增加散热片,降低电流或选择更高额定温度的型号。
    2. 动态电阻变化过大:
    - 解决方案:选择电压容差较小的型号,确保在特定工作点的动态电阻在可接受范围内。
    3. 电压波动大:
    - 解决方案:优化电路布局,减少干扰源,并确保稳压二极管的工作电流处于最佳范围内。

    总结和推荐


    Vishay的ZMY系列稳压二极管是一款高性能、高可靠性的产品,特别适合需要高功率和稳定性应用场景。其广泛的应用范围、低动态电阻和国际认证使得其在市场上具有显著的竞争优势。强烈推荐给需要稳定电压解决方案的设计者和工程师们。
    总之,这款稳压二极管不仅具备出色的电气性能,还能满足各种严苛的工业标准,适用于多种电路设计,非常值得选择。

ZMY5V1-GS18参数

参数
Ir - 反向电流 500nA
最大齐纳阻抗
电压容差 ±5%
最大功率耗散 1W
标称齐纳电压 5.1V
配置 独立式
最大功率 1W
长*宽*高 5.2mm*2.6mm*2.6mm
通用封装 DO-213AB
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

ZMY5V1-GS18厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

ZMY5V1-GS18数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 齐纳(稳压)二极管 VISHAY INTERTECHNOLOGY ZMY5V1-GS18 ZMY5V1-GS18数据手册

ZMY5V1-GS18封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5000+ $ 0.086 ¥ 0.7544
10000+ $ 0.0838 ¥ 0.7347
20000+ $ 0.0823 ¥ 0.7216
30000+ $ 0.0741 ¥ 0.6502
库存: 15000
起订量: 5000 增量: 5000
交货地:
最小起订量为:5000
合计: ¥ 3772
