VS-HFA30PB120-N3

产品分类: 整流二极管/整流桥
产品描述: 1.2KV 120A 170ns 40μA 30A 独立式 TO-247AC 通孔安装
供应商型号: LYS-VS-HFA30PB120-N3
供应商: 海外现货
标准整包数: 350

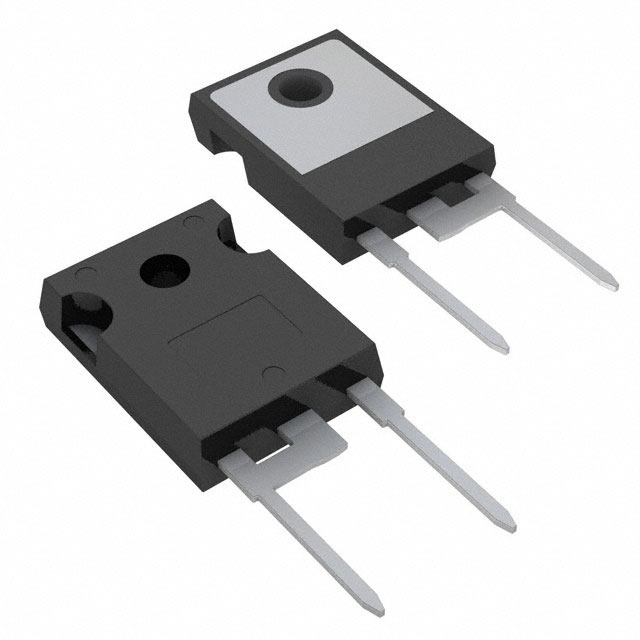

VISHAY INTERTECHNOLOGY 整流二极管/整流桥 VS-HFA30PB120-N3

VS-HFA30PB120-N3概述


    产品简介


    VS-HFA30PB120-N3:超快软恢复二极管
    VS-HFA30PB120-N3 是 Vishay Semiconductors 生产的一款高性能超快软恢复二极管。这款二极管具备出色的高频操作性能,特别适用于电源供应和转换系统(如逆变器)、电机驱动以及其他需要高效率的应用场景。

    技术参数


    - 基本规格
    - 最大连续正向电流 \( I{F} \): 30 A
    - 反向击穿电压 \( V{BR} \): 1200 V
    - 最大反向漏电流 \( I{RM} \): 40 μA @ VR 额定值
    - 正向电压 \( V{F} \): 2.3 V @ IF 30 A
    - 动态恢复时间 \( t{rr} \): 47 ns (典型值)

    - 电气特性
    - 工作温度范围:-55 °C 至 +150 °C
    - 极限正向脉冲电流 \( I{FSM} \): 120 A (tp = 10 ms)
    - 极限重复正向电流 \( I{FRM} \): 90 A
    - 最大功率损耗 \( P{D} \):
    - TC = 25 °C: 350 W
    - TC = 100 °C: 140 W

    - 热机械规格
    - 结到外壳的热阻 \( R{thJC} \): 0.36 °C/W
    - 结到环境的热阻 \( R{thJA} \): 40 °C/W

    产品特点和优势


    - 超快软恢复特性:显著降低噪声和开关损耗,有助于提高整体系统的可靠性和效率。
    - 低泄漏电流:减少功耗,提升二极管和开关晶体管的可靠性。
    - 高温稳定性:适用于广泛的工业温度范围,确保在极端环境下的稳定运行。
    - 优异的材料分类:符合 JEDEC-JESD 47 标准,确保高质量和长期可靠性。

    应用案例和使用建议


    应用案例:VS-HFA30PB120-N3 在逆变器和电机驱动应用中表现出色。这些应用要求高效的电能转换和低损耗的特性,而该二极管完美满足这些需求。
    使用建议:
    - 在高功率密度的应用中,选择合适的散热解决方案以保持最佳性能。
    - 在设计电路时,考虑与 IGBT 和 MOSFET 的配合,确保整体系统的优化。

    兼容性和支持


    VS-HFA30PB120-N3 与主流的 IGBT 和 MOSFET 器件兼容,确保在多种电力转换系统中的高效运作。Vishay 提供全面的技术支持和客户服务,帮助用户解决各种技术难题。

    常见问题与解决方案


    - 问题:二极管发热严重,影响正常工作。
    - 解决方案:确保良好的散热措施,增加外部散热片或使用更大功率等级的型号。

    - 问题:二极管出现漏电流超标。
    - 解决方案:检查电路接线,确保所有连接牢固无误。如仍存在问题,可能需要更换二极管。

    总结和推荐


    VS-HFA30PB120-N3 超快软恢复二极管凭借其卓越的性能、可靠性及广泛的适用性,在电力电子应用领域表现出色。它不仅满足高标准的技术要求,还提供良好的用户体验和支持。对于需要高效率和高稳定性的应用场景,我们强烈推荐使用此产品。

VS-HFA30PB120-N3参数

参数
配置 独立式
If - 正向电流 30A
Ir - 反向电流 40μA
Vr-反向电压 1.2KV
反向恢复时间 170ns
正向浪涌电流 120A
通用封装 TO-247AC
安装方式 通孔安装
零件状态 在售
包装方式 管装

VS-HFA30PB120-N3厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

VS-HFA30PB120-N3数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 整流二极管/整流桥 VISHAY INTERTECHNOLOGY VS-HFA30PB120-N3 VS-HFA30PB120-N3数据手册

VS-HFA30PB120-N3封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
350+ $ 2.99 ¥ 25.2655
库存: 350
起订量: 350 增量: 500
交货地:
最小起订量为:350
合计: ¥ 8842.92
