首页  >  产品百科  >  VF40100C-M3/4W

VF40100C-M3/4W

产品分类: 整流二极管/整流桥
产品描述: 100V 250A 1mA 20A ITO-220AB 通孔安装
供应商型号: 78-VF40100C-M34W
供应商: Mouser
标准整包数: 1

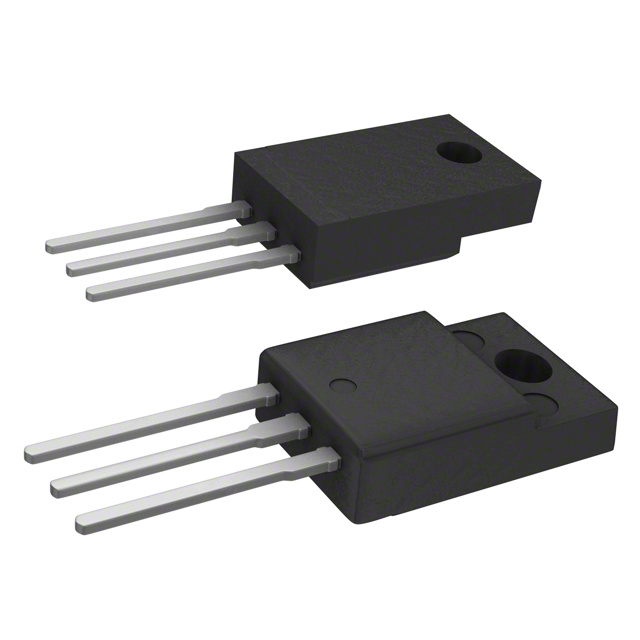

VISHAY INTERTECHNOLOGY 整流二极管/整流桥 VF40100C-M3/4W

VF40100C-M3/4W概述

    Vishay General Semiconductor VF40100C 双高电压沟槽式 MOS 隧道肖特基整流器

    产品简介


    VF40100C 是 Vishay General Semiconductor 公司生产的一款双高电压沟槽式 MOS 隧道肖特基整流器,主要用于高频转换器、开关电源、自由轮二极管、反向电池保护等领域。该产品采用了先进的沟槽式 MOS 肖特基技术,具有低正向电压降(VF)和低功耗的特点,非常适合要求高效率工作的应用场景。

    技术参数


    - 最大重复峰值反向电压:VRRM = 100 V
    - 最大平均正向整流电流:每器件 IF(AV) = 20 A
    - 峰值正向浪涌电流:IFSM = 250 A(8.3 毫秒单半正弦波)
    - 正向电压降:
    - TA = 25°C 时,IF = 5 A:VF = 0.38 V
    - TA = 125°C 时,IF = 5 A:VF = 0.38 V
    - 热阻抗:RθJC = 4.0 °C/W
    - 工作温度范围:-40°C 至 +150°C

    产品特点和优势


    1. 低正向电压降:在 5 A 电流下,正向电压降仅为 0.38 V,可有效降低功率损耗,提高系统效率。
    2. 高效率操作:采用先进的沟槽式 MOS 肖特基技术,显著降低了开关损耗和传导损耗。
    3. 低热阻:具备良好的散热性能,能更好地处理大电流和高频率下的热应力。
    4. 抗冲击能力:能承受高达 250 A 的峰值正向浪涌电流,确保在瞬态条件下稳定工作。
    5. 可靠性:符合 RoHS 标准,无卤素设计,确保产品的长期可靠性和环保性。

    应用案例和使用建议


    应用案例:
    - 高频转换器:VF40100C 在高频环境下表现出色,能够显著减少能量损失。
    - 开关电源:适用于各种开关电源设计,尤其是在需要高效率和低损耗的场合。
    - 自由轮二极管:在电机控制和直流逆变电路中,能有效防止反向电压导致的损害。
    使用建议:
    - 安装注意:在安装时,建议使用特定的散热器以优化热管理,从而延长产品寿命。
    - 负载匹配:根据实际负载情况调整工作条件,以确保最佳性能。

    兼容性和支持


    兼容性:
    - 机械数据:封装符合 UL 94 V-0 阻燃等级,适用于多种应用场景。
    - 终端:镀锡端子,符合 J-STD-002 和 JESD 22-B102 标准。
    支持和服务:
    - Vishay 提供详细的文档和技术支持,帮助客户解决在使用过程中可能遇到的问题。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 产品温度过高 | 确保使用合适的散热器,并正确安装 |
    | 输出电流不稳定 | 检查负载和连接线是否匹配 |
    | 反向电压超出额定值 | 检查电路设计,避免超过额定电压 |

    总结和推荐


    总体评价:
    - 优点:
    - 低正向电压降,有效减少能量损失。
    - 高效的工作特性,特别是在高频转换器和开关电源中表现卓越。
    - 优秀的散热性能,确保长时间稳定运行。
    推荐:
    - 适用场景:适用于需要高效率、低损耗的高频转换器、开关电源等场合。
    - 使用建议:在安装和使用过程中,应注意散热管理和负载匹配,以充分发挥其性能优势。
    综上所述,VF40100C 双高电压沟槽式 MOS 隧道肖特基整流器是一款高性能的产品,适合在多种高要求的电力电子应用中使用。

VF40100C-M3/4W参数

参数
正向浪涌电流 250A
配置 -
If - 正向电流 20A
Ir - 反向电流 1mA
Vr-反向电压 100V
反向恢复时间 -
10.26mm(Max)
4.83mm(Max)
15.24mm(Max)
通用封装 ITO-220AB
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

VF40100C-M3/4W厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

VF40100C-M3/4W数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 整流二极管/整流桥 VISHAY INTERTECHNOLOGY VF40100C-M3/4W VF40100C-M3/4W数据手册

VF40100C-M3/4W封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 2.8865 ¥ 24.3909
10+ $ 2.162 ¥ 18.2689
25+ $ 1.463 ¥ 12.3624
100+ $ 1.3284 ¥ 11.225
500+ $ 1.0692 ¥ 9.0347
1000+ $ 0.986 ¥ 8.332
2000+ $ 0.9419 ¥ 7.9586
5000+ $ 0.8589 ¥ 7.2577
库存: 921
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 24.39
