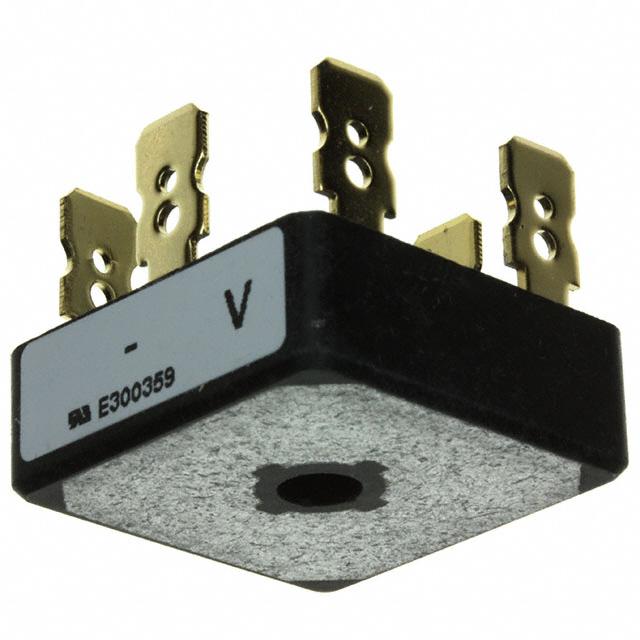

VS-36MT140

产品分类: 整流二极管/整流桥
产品描述: Vishay 三相整流桥, 35A峰值平均正向电流, 1400V峰值反向重复电压, 5引脚, D 63封装, 通孔安装
供应商型号: UA-VS-36MT140
供应商: 海外现货
标准整包数: 20
VISHAY INTERTECHNOLOGY 整流二极管/整流桥 VS-36MT140

VS-36MT140概述

    Vishay Semiconductors VS-26MT.., VS-36MT.. 系列三相桥式整流器技术手册

    产品简介


    Vishay Semiconductors 提供的 VS-26MT.. 和 VS-36MT.. 系列三相桥式整流器是适用于一般用途和仪器仪表应用的高效可靠的产品。这些整流器具备紧凑封装,广泛应用于电力系统、工业自动化、电源供应等领域。

    技术参数


    - 电流额定值:25 A 和 35 A
    - 最大重复峰值反向电压 (VRRM):50 V 至 1600 V
    - 热阻抗:
    - 结至外壳 (RthJC):1.42 K/W (26MT), 1.35 K/W (36MT)
    - 外壳至散热器 (RthCS):0.2 K/W
    - 工作温度范围:-55°C 到 +150°C
    - 瞬时非重复峰值正向电流 (IFSM):50 Hz 下为 360 A (26MT),475 A (36MT)
    - 最大连续输出电流 (IO):25 A (26MT),35 A (36MT)
    - 最大瞬时正向电流 (I2t):100% VRRM 重复应用时,26MT 系列为 635 A²s,36MT 系列为 1130 A²s
    - 最大直流反向电流 (IRRM):TJ = 25°C 时,每结 100 μA
    - 交流隔离电压 (VINS):TJ = 25°C 时,所有终端短路,f = 50 Hz,t = 1 s 时,2700 V

    产品特点和优势


    1. 多功能连接终端:提供通用型、三向终端,包括压接式、缠绕式和焊接式。
    2. 高导热性包装:带有电绝缘外壳,确保高效散热。
    3. 中心孔固定设计:方便安装。
    4. 出色的功率体积比:紧凑的封装设计节省空间。
    5. UL 认证:通过 UL E300359 批准,符合安全标准。
    6. 焊料兼容性:镍端子适合无铅焊料,如 Sn/Ag/Cu (SAC305),焊接温度 260°C 至 275°C。
    7. 工业级和消费级适用:适用于不同应用领域的广泛需求。

    应用案例和使用建议


    这些整流器非常适合用于工业自动化、电力系统、开关电源等场合。例如,在电力转换系统中,它们能够有效处理三相交流输入并转换为所需的直流输出。在使用过程中,建议确保良好的散热设计,以避免过热导致的性能下降。此外,遵循正确的安装指南和电气连接方式可以进一步提高系统的可靠性和效率。

    兼容性和支持


    这些产品与其他电子元器件和设备具有良好的兼容性,能够无缝集成到现有系统中。Vishay 提供了详尽的技术支持文档,包括安装指南、维护手册等。如有疑问,用户可以通过指定的电子邮件地址联系技术支持团队。

    常见问题与解决方案


    1. 问题:焊接过程中温度过高导致损坏。
    - 解决方案:严格控制焊接温度在 260°C 至 275°C 范围内。

    2. 问题:安装后发现无法正常工作。
    - 解决方案:检查电气连接是否正确,确保所有接线牢固且无误。

    3. 问题:在高温环境下性能下降。
    - 解决方案:确保适当的散热措施,如使用散热器,并保证系统在规定的温度范围内运行。

    总结和推荐


    总体而言,Vishay Semiconductors 的 VS-26MT.. 和 VS-36MT.. 系列三相桥式整流器具备出色的性能和可靠性,适用于多种应用场景。它们的多功能连接终端、高导热性包装和广泛的温度适应能力使其成为众多工业和消费应用的理想选择。强烈推荐使用这些高性能的整流器来满足您的系统需求。

VS-36MT140参数

参数
配置
If - 正向电流 35A
Ir - 反向电流 10μA
Vr-反向电压 1.4KV
反向恢复时间 -
正向浪涌电流 500A
长*宽*高 28.5mm*28.5mm*10mm
通用封装 CASE D-63
零件状态 在售
包装方式 散装

VS-36MT140厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

VS-36MT140数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 整流二极管/整流桥 VISHAY INTERTECHNOLOGY VS-36MT140 VS-36MT140数据手册

VS-36MT140封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
20+ $ 14.5125 ¥ 121.6148
40+ $ 14.35 ¥ 120.253
60+ $ 13.925 ¥ 116.6915
库存: 60
起订量: 20 增量: 20
交货地:
最小起订量为:20
合计: ¥ 2432.29
直接购买
加入购物车
