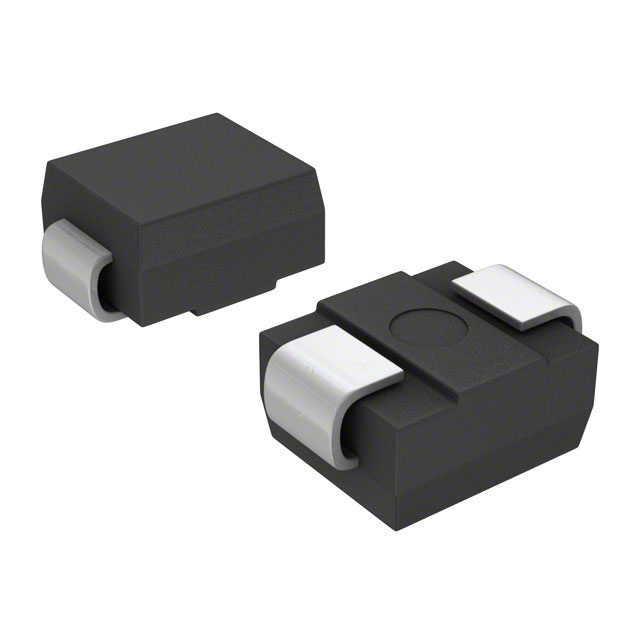

VSSB310-M3/52T

产品分类: 整流二极管/整流桥
产品描述: 100V 80A 250μA 1.9A 独立式 SMB(DO-214AA) 贴片安装
供应商型号: DMT-VSSB310-M3/52T
供应商: 海外现货
标准整包数: 9000
VISHAY INTERTECHNOLOGY 整流二极管/整流桥 VSSB310-M3/52T

VSSB310-M3/52T概述

    VSSB310-M3 Surface Mount Trench MOS Barrier Schottky Rectifier 技术手册

    产品简介


    VSSB310-M3 是 Vishay General Semiconductor 推出的一款表面贴装型 Trench MOS Barrier Schottky 整流二极管。该产品专为低电压、高频率逆变器、自由轮转(Freewheeling)、直流/直流转换器及极性保护应用而设计。凭借其卓越的低正向电压降(VF)和高效率的特点,该器件在提高电源系统效率方面具有显著优势。

    技术参数


    以下是该产品的关键技术和性能参数:
    | 参数 | 符号 | 最小值 | 典型值 | 最大值 | 单位 |
    |
    | 正向平均电流 | IF(AV) | — | 3.0 | — | A |
    | 反向击穿电压 | VRRM | 100 | — | — | V |
    | 峰值正向浪涌电流 | IFSM | — | — | 80 | A |
    | 额定工作温度范围 | TJ, TSTG | -40 | — | 150 | °C |
    | 热阻抗,结到环境 | RθJA | — | 120 | — | °C/W |
    | 热阻抗,结到安装面 | RθJM | — | 15 | — | °C/W |

    产品特点和优势


    VSSB310-M3 的关键特点包括:
    - 低正向电压降:典型值仅为 0.56V(IF=3.0A),显著降低功耗。
    - 高效率:通过采用 Trench MOS Schottky 技术,有效减少功率损耗。
    - 符合行业标准:满足 J-STD-020 和 JESD 22-B102 标准,具备良好的焊接可靠性。
    - 卓越的热管理能力:支持高达 150°C 的工作温度,适用于严苛环境。

    应用案例和使用建议


    VSSB310-M3 的典型应用领域包括:
    - 低电压、高频率逆变器:用于提高能源利用率。
    - 自由轮转电路:防止电机启动时反向电流冲击。
    - DC/DC 转换器:提升转换效率。
    - 极性保护:避免因极性错误导致的损坏。
    建议:
    - 在高温环境下使用时,需考虑适当的散热措施以确保长期稳定运行。
    - 结合应用需求选择合适的引脚镀层(如锡铅合金或纯锡)。

    兼容性和支持


    VSSB310-M3 尺寸为 DO-214AA(SMB),可轻松适配多种印刷电路板设计。其 RoHS 合规性和无卤素设计确保环保友好性。Vishay 提供全面的技术支持服务,用户可通过官方邮箱获取帮助。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 正向电流过载 | 检查负载条件,必要时添加外部保护电路 |
    | 温度过高 | 增加散热片面积或改善空气流通 |
    | 工作温度超出规定范围 | 调整工作环境温度,确保在允许范围内操作 |

    总结和推荐


    VSSB310-M3 是一款高效、可靠的表面贴装型 Schottky 整流二极管,特别适合于对功率损耗要求严格的现代电力电子应用。其紧凑的设计、卓越的性能以及广泛的兼容性使其成为行业内极具竞争力的选择。强烈推荐给需要高性能整流解决方案的工程师和制造商。

VSSB310-M3/52T参数

参数
If - 正向电流 1.9A
Ir - 反向电流 250μA
Vr-反向电压 100V
反向恢复时间 -
正向浪涌电流 80A
配置 独立式
4.57mm(Max)
3.94mm(Max)
2.24mm(Max)
通用封装 SMB(DO-214AA)
安装方式 贴片安装
应用等级 商用级
零件状态 在售
包装方式 卷带包装
