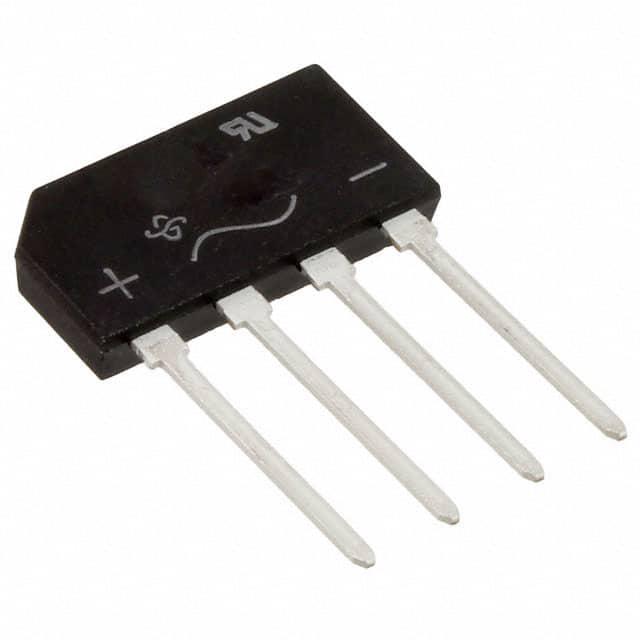

GBLA06-E3/45

产品分类: 整流二极管/整流桥
产品描述: 600V 120A 5μA 3A GBL 通孔安装 20.9mm*3.56mm*10.7mm
供应商型号:
供应商:
标准整包数: 0
VISHAY INTERTECHNOLOGY 整流二极管/整流桥 GBLA06-E3/45

GBLA06-E3/45概述

    Vishay General Semiconductor Glass Passivated Single-Phase Bridge Rectifiers

    1. 产品简介


    Vishay General Semiconductor 提供了一系列玻璃钝化单相桥式整流器,型号为 GBLA005, GBLA01, GBLA02, GBLA04, GBLA06, GBLA08, 和 GBLA10。这些产品适用于AC/DC全波整流,广泛应用于显示器、电视机、打印机、开关电源适配器、音频设备及家用电器等领域。

    2. 技术参数


    这些桥式整流器具有以下主要技术参数:
    | 参数 | 符号 | GBLA005 | GBLA01 | GBLA02 | GBLA04 | GBLA06 | GBLA08 | GBLA10 |
    |
    | 最大重复峰值反向电压 | VRRM | 50 V | 100 V | 200 V | 400 V | 600 V | 800 V | 1000 V |
    | 最大RMS电压 | VRMS | 35 V | 70 V | 140 V | 280 V | 420 V | 560 V | 700 V |
    | 最大DC阻断电压 | VDC | 50 V | 100 V | 200 V | 400 V | 600 V | 800 V | 1000 V |
    | 最大平均正向输出电流 | IF(AV) | 4.0 A | 4.0 A | 4.0 A | 4.0 A | 4.0 A | 4.0 A | 4.0 A |
    | 峰值正向浪涌电流 | IFSM | 120 A | 120 A | 120 A | 120 A | 120 A | 120 A | 120 A |
    | 瞬时正向电压降 | VF | 1.0 V | 1.0 V | 1.0 V | 1.0 V | 1.0 V | 1.0 V | 1.0 V |
    | 最大瞬时正向电压降 | IR | 5.0 μA | 5.0 μA | 5.0 μA | 5.0 μA | 5.0 μA | 5.0 μA | 5.0 μA |

    3. 产品特点和优势


    这些桥式整流器具备以下显著特点:
    - UL 认证(文件编号 E54214)
    - 适用于印刷电路板的理想选择
    - 高浪涌电流能力
    - 正向漏电流典型值小于0.1 μA
    - 高封装绝缘强度
    - 最大焊接温度275°C,持续时间不超过10秒(符合JESD 22-B106标准)
    - 符合RoHS标准
    这些特点使得这些产品在各种应用场景中表现出色,特别是在高可靠性要求的应用场合中拥有强大的竞争力。

    4. 应用案例和使用建议


    这些桥式整流器主要用于AC/DC全波整流,适用于多种电子产品,例如:
    - 显示器
    - 电视机
    - 打印机
    - 开关电源适配器
    - 音频设备
    - 家用电器
    使用建议:
    - 在安装时,确保整流器焊接到适合的散热片上,以提高热稳定性。
    - 在高电流和高温环境下,适当增加散热措施。

    5. 兼容性和支持


    这些桥式整流器与大多数通用的印刷电路板兼容。Vishay提供丰富的技术支持资源,包括电子邮件支持(DiodesAmericas@vishay.com, DiodesAsia@vishay.com, DiodesEurope@vishay.com)。

    6. 常见问题与解决方案


    根据技术手册,以下是可能出现的一些常见问题及其解决方法:
    - 问题:整流器发热严重。
    解决方案:增加散热片,改善散热条件。
    - 问题:输出电流不稳定。
    解决方案:检查连接线路是否正确,避免过载。
    - 问题:焊接后整流器引脚损坏。
    解决方案:确保焊接温度不超过275°C,且时间不超过10秒。

    7. 总结和推荐


    综上所述,Vishay General Semiconductor 的玻璃钝化单相桥式整流器以其卓越的性能和广泛的适用性,在市场上占据了一席之地。这些产品的高可靠性、稳定的电气性能以及良好的散热设计使其成为各种应用的理想选择。因此,强烈推荐在需要高可靠性的整流器应用中使用这些产品。

GBLA06-E3/45参数

参数
正向浪涌电流 120A
配置 -
If - 正向电流 3A
Ir - 反向电流 5μA
Vr-反向电压 600V
反向恢复时间 -
长*宽*高 20.9mm*3.56mm*10.7mm
通用封装 GBL
安装方式 通孔安装
零件状态 在售
包装方式 管装

GBLA06-E3/45厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

GBLA06-E3/45数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 整流二极管/整流桥 VISHAY INTERTECHNOLOGY GBLA06-E3/45 GBLA06-E3/45数据手册

GBLA06-E3/45封装设计

查看详情并下载
Symbol
Footprint
3D Model
