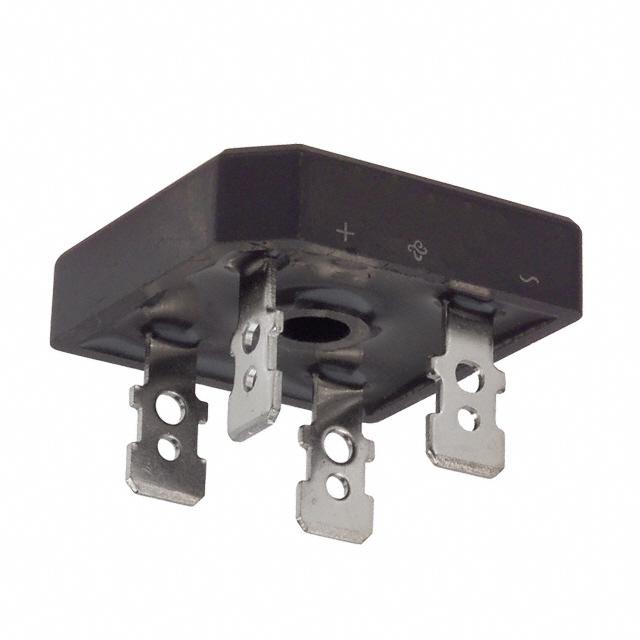

GBPC3502-E4/51

产品分类: 整流二极管/整流桥
产品描述: Vishay 单相整流桥, 35A峰值平均正向电流, 200V峰值反向重复电压, 4引脚, GBPC封装, 螺纹
供应商型号: UA-GBPC3502-E4/51
供应商: 海外现货
标准整包数: 100
VISHAY INTERTECHNOLOGY 整流二极管/整流桥 GBPC3502-E4/51

GBPC3502-E4/51概述


    产品简介


    产品类型: Vishay General Semiconductor 的 Glass Passivated Single-Phase Bridge Rectifier(玻璃钝化单相桥式整流器)
    主要功能:
    - 用于全波整流的交流/直流转换
    - 可应用于电源、家用电器、办公设备和工业自动化等领域
    应用领域:
    - 通用电源设计
    - 家用电器
    - 办公设备
    - 工业自动化系统

    技术参数


    | 参数 | 符号 | 单位 | GBPC12 | GBPC15 | GBPC25 | GBPC35 |
    ||
    | 最大瞬时峰值反向电压 | VRRM | V | 50 | 100 | 200 | 400 |
    | 最大平均输出电流 | IF(AV) | A | 12 | 15 | 25 | 35 |
    | 最大浪涌电流 | IF(SM) | A | 200 | 300 | 300 | 400 |
    | 最大瞬时正向压降 | VF | V | 1.1 | 1.1 | 1.1 | 1.1 |
    | 最高结温 | TJ,max | °C | 150 | 150 | 150 | 150 |
    | 典型热阻 | RθJC | °C/W | 1.9 | 1.9 | 1.9 | 1.4 |

    产品特点和优势


    独特功能:
    - UL 认证文件编号 E54214
    - 三向通用端子:可选择卡入式、绕线式或印制电路板安装
    - 典型的反向泄漏电流小于 0.3 μA
    - 高浪涌电流能力
    - 低热阻
    优势:
    - 适用于广泛的应用场合,具有较高的可靠性和稳定性
    - 通过材料分类和 UL 94 V-0 燃烧等级认证,满足商业级要求

    应用案例和使用建议


    应用场景:
    - 用于家电设备中的电源整流,如电冰箱、洗衣机等
    - 办公设备的电源整流,如打印机、复印机等
    - 工业自动化系统中的电源整流
    使用建议:
    - 在进行焊锡时,温度不应超过 275°C,时间不超过 10 秒
    - 为了提高散热效果,在使用散热片时,应在桥接器和安装表面之间涂覆硅胶热传导材料

    兼容性和支持


    兼容性:
    - 支持多种安装方式,包括卡入式、绕线式及印制电路板安装
    - 适用于各种标准电气设备
    支持和服务:
    - 厂商提供技术支持和维护服务,可以通过联系 DiodesAmericas@vishay.com、DiodesAsia@vishay.com 或 DiodesEurope@vishay.com 获取帮助

    常见问题与解决方案


    常见问题:
    1. 如何安装散热片?
    - 将桥接器放置在散热片上,并涂覆硅胶热传导材料,用直径为 #10 的螺丝固定。
    2. 如何确定最大允许的工作电流?
    - 参照手册中的曲线图,根据应用条件和环境温度确定最大允许的工作电流。
    解决方案:
    - 确保散热片正确安装并涂覆硅胶热传导材料以保证良好的散热效果。
    - 在实际使用中,参考手册中的图表来合理确定最大允许的工作电流,避免因过载而导致损坏。

    总结和推荐


    产品综述:
    - Vishay General Semiconductor 的 Glass Passivated Single-Phase Bridge Rectifier 提供了出色的电气性能和可靠性。
    - 该产品适用于多种应用场景,如家电、办公设备和工业自动化系统。
    推荐:
    - 强烈推荐使用该产品。其优良的电气特性和可靠性使其成为电源设计和整流应用的理想选择。

GBPC3502-E4/51参数

参数
配置
If - 正向电流 35A
Ir - 反向电流 5μA
Vr-反向电压 200V
反向恢复时间 -
正向浪涌电流 400A
长*宽*高 28.8mm*28.8mm*7.62mm
通用封装 GBPC
零件状态 在售
包装方式 散装

GBPC3502-E4/51厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

GBPC3502-E4/51数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 整流二极管/整流桥 VISHAY INTERTECHNOLOGY GBPC3502-E4/51 GBPC3502-E4/51数据手册

GBPC3502-E4/51封装设计

查看详情并下载
Symbol
Footprint
3D Model
