GP15J-E3/54

产品分类: 整流二极管/整流桥
产品描述: 威世 单路开关二极管, 通孔安装, DO-204AC封装
供应商型号: ECO-GP15J-E3/54
供应商: 海外现货
标准整包数: 4000

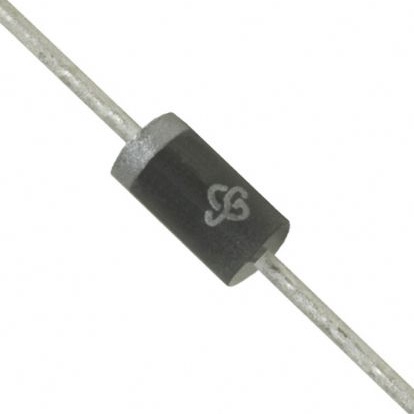

VISHAY INTERTECHNOLOGY 整流二极管/整流桥 GP15J-E3/54

GP15J-E3/54概述

    # Vishay General Semiconductor GP15A/GP15B/GP15D/GP15G/GP15J/GP15K/GP15M Glass Passivated Junction Plastic Rectifiers

    产品简介


    Vishay General Semiconductor的GP15系列玻璃钝化结塑料整流器(Superectifier)是一款高性能的半导体器件,广泛应用于电源管理、逆变器、转换器和续流二极管等领域。这些器件以其出色的可靠性和性能而著称,适合多种消费类电子产品及工业应用。

    技术参数


    以下是GP15系列玻璃钝化结塑料整流器的技术参数:
    | 参数 | 符号 | GP15A | GP15B | GP15D | GP15G | GP15J | GP15K | GP15M |
    |
    | 最大重复峰值反向电压 (VRRM) | 50 V | 100 V | 200 V | 400 V | 600 V | 800 V | 1000 V |
    | 最大均方根电压 (VRMS) | 35 V | 70 V | 140 V | 280 V | 420 V | 560 V | 700 V |
    | 最大直流阻断电压 (VDC) | 50 V | 100 V | 200 V | 400 V | 600 V | 800 V | 1000 V |
    | 最大平均正向整流电流 (IF(AV)) | 1.5 A | 1.5 A | 1.5 A | 1.5 A | 1.5 A | 1.5 A | 1.5 A |
    | 最大非重复峰值正向浪涌电流 (IFSM) | 50 A | 50 A | 50 A | 50 A | 50 A | 50 A | 50 A |
    | 最大全负载反向电流 (IR(AV)) | 100 μA | 100 μA | 100 μA | 100 μA | 100 μA | 100 μA | 100 μA |
    | 最大瞬时正向电压 (VF) | 1.1 V | 1.1 V | 1.1 V | 1.1 V | 1.1 V | 1.1 V | 1.1 V |
    | 最高结温 (TJ) | 175 °C | 175 °C | 175 °C | 175 °C | 175 °C | 175 °C | 175 °C |

    产品特点和优势


    GP15系列玻璃钝化结塑料整流器具备以下显著特点和优势:
    1. 超级整流器结构:保证高可靠性应用。
    2. 无空腔玻璃钝化结:提供更稳定的性能。
    3. 低正向压降:降低功耗,提高效率。
    4. 低漏电电流:典型值小于0.1 μA。
    5. 高正向浪涌能力:增强耐用性和稳定性。
    6. 耐高温焊接:最高可承受275 °C,持续10秒。
    7. 环保材料分类:符合RoHS标准。

    应用案例和使用建议


    GP15系列广泛用于电源管理、逆变器、转换器及续流二极管等应用场合。例如,在消费电子产品中,这类整流器可以确保稳定高效的电源供应。为了充分发挥其性能,建议在使用过程中注意散热设计,避免过热。
    使用建议
    1. 确保良好的散热系统,尤其是在高负载环境下。
    2. 按照J-STD-002和JESD 22-B102标准进行焊接操作。
    3. 定期检查并维护设备,以保持其最佳性能。

    兼容性和支持


    GP15系列整流器适用于各种工业和消费类电子产品,并且与大多数标准接口兼容。Vishay提供了全面的技术支持,包括电子邮件技术支持和文档下载。如有任何疑问,可以联系官网提供的技术支持邮箱。

    常见问题与解决方案


    问题1:温度过高导致性能下降
    解决方案:
    增加散热措施,如添加散热片或使用水冷系统。
    问题2:正向浪涌电流过大
    解决方案:
    使用更高级别的型号以应对更高的浪涌电流需求。
    问题3:安装过程中的损坏
    解决方案:
    确保按照正确的焊接标准进行操作,避免人为损伤。

    总结和推荐


    GP15系列玻璃钝化结塑料整流器凭借其卓越的性能和广泛的适用性,成为众多工业和消费电子产品的重要选择。其优异的稳定性和可靠性使其在市场上具有很高的竞争力。强烈推荐在需要高可靠性和高性能的应用中使用该系列产品。

GP15J-E3/54参数

参数
正向浪涌电流 50A
配置 独立式
If - 正向电流 1.5A
Ir - 反向电流 5μA
Vr-反向电压 600V
反向恢复时间 3.5μs
长*宽*高 7.6mm*3.6mm*3.6mm
通用封装 DO-15,DO-204AC
安装方式 通孔安装
零件状态 在售
包装方式 卷带包装

GP15J-E3/54厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

GP15J-E3/54数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 整流二极管/整流桥 VISHAY INTERTECHNOLOGY GP15J-E3/54 GP15J-E3/54数据手册

GP15J-E3/54封装设计

查看详情并下载
Symbol
Footprint
3D Model
