首页  >  产品百科  >  GBU4G-E3/51

GBU4G-E3/51

产品分类: 整流二极管/整流桥
产品描述: Vishay 单相整流桥, 4A峰值平均正向电流, 400V峰值反向重复电压, 4引脚, GBU封装, 通孔安装
供应商型号: 1021745
供应商: 海外现货
标准整包数: 1

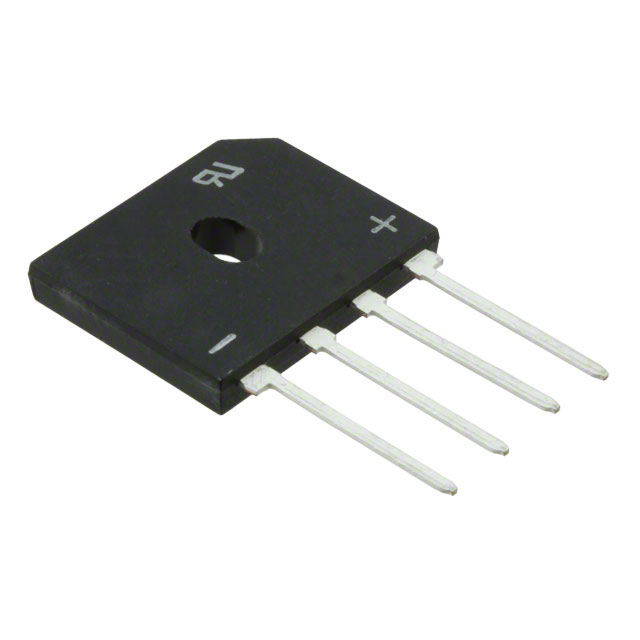

VISHAY INTERTECHNOLOGY 整流二极管/整流桥 GBU4G-E3/51

GBU4G-E3/51概述

    Vishay GBU系列单相桥式整流器技术手册解析

    1. 产品简介


    产品类型: Vishay GBU系列单相桥式整流器是一种玻璃封装的单相桥式整流器,适用于多种电子应用。
    主要功能: 该产品主要用于AC/DC桥式全波整流,为各种电子设备提供可靠的整流解决方案。
    应用领域: 监视器、电视机、打印机、开关电源、适配器、音频设备及家用电器等领域。

    2. 技术参数


    | 参数 | 型号 | GBU4A | GBU4B | GBU4D | GBU4G | GBU4J | GBU4K | GBU4M |
    |
    | 最大重复峰值反向电压 | VRRM | 50 | 100 | 200 | 400 | 600 | 800 | 1000 |
    | 最大有效值电压 | VRMS | 35 | 70 | 140 | 280 | 420 | 560 | 700 |
    | 最大直流阻断电压 | VDC | 50 | 100 | 200 | 400 | 600 | 800 | 1000 |
    | 最大平均正向输出电流 | IF(AV) | 4.0 | 4.0 | 4.0 | 4.0 | 4.0 | 4.0 | 4.0 |
    | 峰值正向浪涌电流 | IFSM | 150 | 150 | 150 | 150 | 150 | 150 | 150 |
    | 最大瞬态结温 | TJ | 150 | 150 | 150 | 150 | 150 | 150 | 150 |
    | 典型热阻 | RθJA | 22 | 22 | 22 | 22 | 22 | 22 | 22 |
    | 焊接温度 275 °C |

    3. 产品特点和优势


    产品特点:
    - UL认证文件编号E54214
    - 适用于印刷电路板,高浪涌电流能力
    - 高绝缘耐压等级1500 VRMS
    - 无铅环保材料,符合RoHS标准
    - 电镀锡丝端子,符合J-STD-002和JESD 22-B102标准
    产品优势:
    - 专为通用AC/DC整流设计,广泛应用于各种消费电子产品和工业设备
    - 高可靠性,高浪涌电流能力,适用于高压环境
    - 符合严格的环境标准,安全可靠

    4. 应用案例和使用建议


    应用案例:
    - 监视器、电视机、打印机等显示设备的电源转换
    - 家用电器和办公设备的电源适配器
    - 开关电源和音频设备的整流模块
    使用建议:
    - 在安装时确保使用适当的散热器,以避免过热问题
    - 选择合适的PCB布局,确保良好的散热效果
    - 使用时注意负载条件,避免超过最大允许的瞬态电流

    5. 兼容性和支持


    兼容性:
    - 与多种印刷电路板兼容
    - 可以与其他标准封装的桥式整流器互换
    支持:
    - Vishay官方技术支持邮箱:DiodesAmericas@vishay.com, DiodesAsia@vishay.com, DiodesEurope@vishay.com
    - 技术手册提供详尽的安装和维护指南

    6. 常见问题与解决方案


    常见问题与解决方案:
    1. 问题: 过热导致设备故障
    解决方案: 确保使用散热器并选择适当的安装方式,避免过载运行。

    2. 问题: 输出电流不稳定
    解决方案: 检查负载是否正常,确保负载稳定且在额定范围内。

    3. 问题: 反向漏电流过高
    解决方案: 更换其他型号,确保在特定工作条件下选用合适的型号。

    7. 总结和推荐


    总结:
    - Vishay GBU系列单相桥式整流器具备高性能、高可靠性和广泛的应用范围
    - 主要优势在于其高浪涌电流能力和高温稳定性
    - 适用于多种消费类电子和工业应用
    推荐:
    - 强烈推荐给需要高效、可靠的AC/DC整流解决方案的工程师和设计师
    - 特别适合需要在高压环境下工作的应用场合

GBU4G-E3/51参数

参数
If - 正向电流 3A
Ir - 反向电流 5μA
Vr-反向电压 400V
反向恢复时间 -
正向浪涌电流 150A
配置
长*宽*高 22.3mm*3.56mm*18.8mm
通用封装 GBU
安装方式 通孔安装
零件状态 在售
包装方式 散装

GBU4G-E3/51厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

GBU4G-E3/51数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 整流二极管/整流桥 VISHAY INTERTECHNOLOGY GBU4G-E3/51 GBU4G-E3/51数据手册

GBU4G-E3/51封装设计

查看详情并下载
Symbol
Footprint
3D Model
