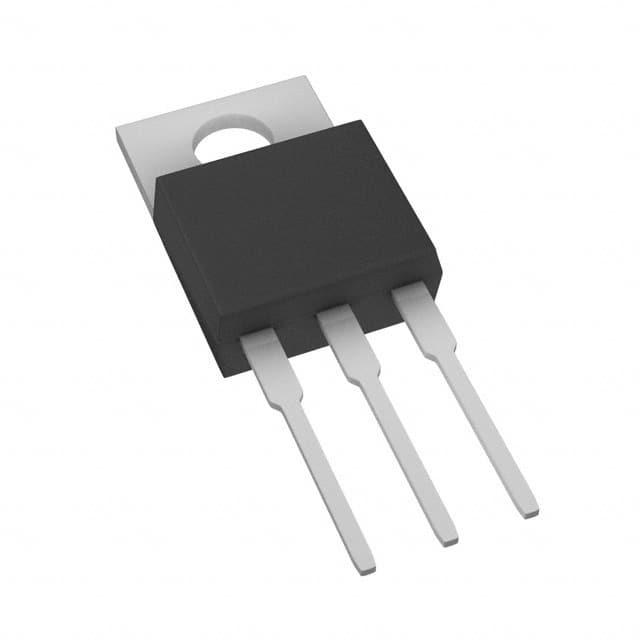

FEP16CT-E3/45

产品分类: 整流二极管/整流桥
产品描述: 150V 200A 35ns 10μA 16A 双commoncathode TO-220-3 通孔安装 10.54mm*4.7mm*8.89mm
供应商型号: ECO-FEP16CT-E3/45
供应商: 海外现货
标准整包数: 50
VISHAY INTERTECHNOLOGY 整流二极管/整流桥 FEP16CT-E3/45

FEP16CT-E3/45概述

    # Vishay General Semiconductor 双公共阴极超快塑料整流器 FEP16xT 系列产品技术手册

    1. 产品简介


    基本介绍
    FEP16xT 系列是 Vishay General Semiconductor 推出的一款双公共阴极超快恢复塑料整流器系列产品。该系列元器件具有高频率切换性能、低功耗及卓越的效率表现,广泛应用于多种功率转换和开关电路中。
    主要功能
    - 超快速恢复时间:支持高频应用需求。
    - 低功耗与高效能:可减少热耗散,提高系统效率。
    - 高浪涌电流能力:适应恶劣的运行条件。
    应用领域
    - 开关电源(Switching Mode Power Supplies)
    - 逆变器(Inverters)
    - 自由轮二极管(Freewheeling Diodes)
    - DC/DC 转换器(DC/DC Converters)

    2. 技术参数


    | 参数 | 符号 | FEP16AT | FEP16BT | FEP16CT | FEP16DT | FEP16FT | FEP16GT | FEP16HT | FEP16JT |
    ||
    | 最大重复峰值反向电压 | VRRM | 50 V | 100 V | 150 V | 200 V | 300 V | 400 V | 500 V | 600 V |
    | 最大平均正向电流 | IF(AV) | 16 A | 16 A | 16 A | 16 A | 16 A | 16 A | 16 A | 16 A |
    | 峰值正向浪涌电流 | IFSM | 200 A | 125 A | 125 A | 125 A | 125 A | 125 A | 125 A | 125 A |
    | 最大结温 | TJ max. | 150°C | 150°C | 150°C | 150°C | 150°C | 150°C | 150°C | 150°C |
    | 反向恢复时间 | trr | 35 ns | 50 ns | 50 ns | 50 ns | 50 ns | 50 ns | 50 ns | 50 ns |
    | 正向压降 | VF | 0.95 V | 1.30 V | 1.50 V | 1.50 V | 1.50 V | 1.50 V | 1.50 V | 1.50 V |

    3. 产品特点和优势


    FEP16xT 系列具备以下特点和优势:
    - 玻璃密封芯片结设计:提升可靠性并延长使用寿命。
    - 优异的反向恢复性能:适用于高速开关环境。
    - 行业标准认证:符合 AEC-Q101 汽车级质量要求。
    - 出色的散热能力:支持高功率密度设计。

    4. 应用案例和使用建议


    典型应用案例
    - 开关电源:用于高频整流器中,确保高效的能量转换。
    - 逆变器系统:提供可靠的自由轮二极管功能。
    - 汽车电子:AEC-Q101 认证版本满足汽车领域的严苛要求。
    使用建议
    - 确保良好的 PCB 布局以实现最佳散热效果。
    - 配合适当的滤波器使用,减少噪声干扰。
    - 在高功率应用中添加额外的热管理措施。

    5. 兼容性和支持


    FEP16xT 系列产品兼容市面上常见的插槽封装(如 TO-220AB 和 TO-263AB),易于集成到现有系统中。此外,Vishay 提供全面的技术支持和售后服务,帮助客户快速解决问题并优化设计。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 温度过高 | 改善散热设计,增加外部散热片。 |
    | 效率低下 | 检查负载条件,确保匹配正确规格。 |
    | 过早失效 | 核对焊接温度是否符合标准。 |

    7. 总结和推荐


    FEP16xT 系列是一款高性能、多功能的整流器产品,在高频率和高效率的电力电子应用中表现出色。凭借其优良的设计、严格的生产流程以及全面的支持服务,该产品非常适合需要高可靠性和长寿命的应用场景。总体而言,我们强烈推荐此系列产品给寻求卓越性能和稳定性的工程师们。
    推荐指数:★★★★★
    此文章基于 Vishay General Semiconductor 官方文档《FEP16xT 系列双公共阴极超快恢复塑料整流器》编写,旨在为用户提供全面的产品信息和技术指导。

FEP16CT-E3/45参数

参数
If - 正向电流 16A
Ir - 反向电流 10μA
Vr-反向电压 150V
反向恢复时间 35ns
正向浪涌电流 200A
配置 双commoncathode
长*宽*高 10.54mm*4.7mm*8.89mm
通用封装 TO-220-3
安装方式 通孔安装
零件状态 在售
包装方式 管装

FEP16CT-E3/45厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

FEP16CT-E3/45数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 整流二极管/整流桥 VISHAY INTERTECHNOLOGY FEP16CT-E3/45 FEP16CT-E3/45数据手册

FEP16CT-E3/45封装设计

查看详情并下载
Symbol
Footprint
3D Model
