首页  >  产品百科  >  V30150C-E3/4W

V30150C-E3/4W

产品分类: 整流二极管/整流桥
产品描述: 150V 140A 200μA 15A 双commoncathode TO-220-3 通孔安装
供应商型号: LYS-V30150C-E3/4W
供应商: 海外现货
标准整包数: 1000

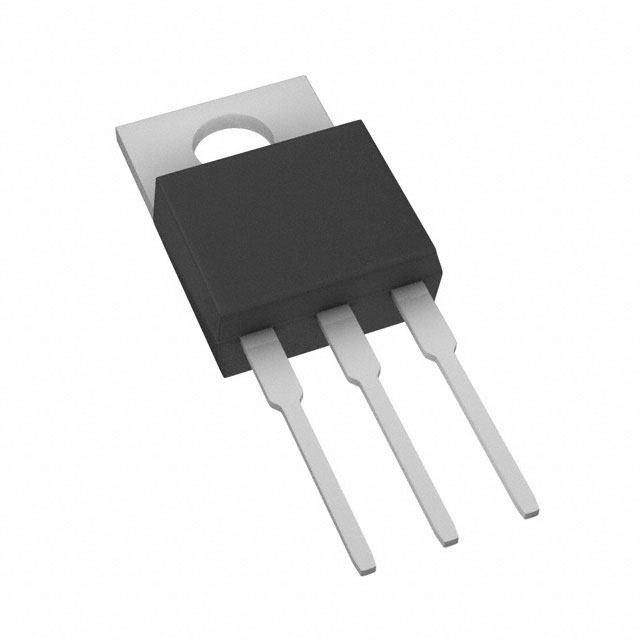

VISHAY INTERTECHNOLOGY 整流二极管/整流桥 V30150C-E3/4W

V30150C-E3/4W概述

    Vishay General Semiconductor Dual High Voltage Trench MOS Barrier Schottky Rectifier

    产品简介


    Vishay General Semiconductor推出的V30150C, VF30150C, VB30150C, 和 VI30150C是专为高频转换器、开关电源、续流二极管、或逻辑(OR-ing)二极管以及直流/直流(DC/DC)转换器设计的双高电压沟槽MOS栅栏肖特基整流器。这些器件特别适用于反向电池保护应用,提供高效的能量转换和低功耗特性。

    技术参数


    | 参数名称 | V30150C | VF30150C | VB30150C | VI30150C |

    | 最大重复峰值反向电压 (VRRM) | 150 V | 150 V | 150 V | 150 V |
    | 平均正向整流电流 (IF(AV)) | 30 A (单个器件) | 30 A (单个器件) | 30 A (单个器件) | 30 A (单个器件) |
    | 单个二极管瞬时正向电流 (IF) | 15 A | 15 A | 15 A | 15 A |
    | 正向电压降 (VF) @ IF = 15 A | 0.71 V | 0.71 V | 0.71 V | 0.71 V |
    | 最高结温 (TJ max.) | 150 °C | 150 °C | 150 °C | 150 °C |
    | 最大非重复雪崩能量 (EAS) @ TJ = 25 °C | 110 mJ | 110 mJ | 110 mJ | 110 mJ |
    | 基本封装 | TO-220AB, ITO-220AB, TO-263AB, TO-262AA | TO-220AB, ITO-220AB, TO-263AB, TO-262AA | TO-220AB, ITO-220AB, TO-263AB, TO-262AA | TO-220AB, ITO-220AB, TO-263AB, TO-262AA |

    产品特点和优势


    这些器件采用了Trench MOS肖特基技术,提供了低正向电压降和低功率损耗,从而实现高效率运行。它们能够满足MSL等级1的要求,并通过了245°C的最高回流温度测试(TO-263AB封装),符合J-STD-020标准。此外,它们的引脚符合J-STD-002和JESD 22-B102标准,并通过了丝状生长测试。

    应用案例和使用建议


    这些器件在高频转换器、开关电源、续流二极管和DC/DC转换器中有着广泛的应用。根据其额定值,它们可以承受高达150V的峰值反向电压和140A的瞬时正向浪涌电流。对于设计工程师,建议选择合适的散热片来降低结温,提高器件的可靠性和寿命。

    兼容性和支持


    这些器件有多种封装选项,包括TO-220AB、ITO-220AB、TO-263AB和TO-262AA,可以根据不同的应用需求进行选择。厂商提供了技术支持服务,如需技术咨询可联系特定区域的技术支持邮箱:DiodesAmericas@vishay.com, DiodesAsia@vishay.com, DiodesEurope@vishay.com。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 设备过热 | 确保正确的散热片安装,避免长期超负荷运行 |
    | 反向电压过高 | 检查电路连接,确保不超过最大反向电压限制 |
    | 电流波动 | 使用稳压电源,并定期检查负载平衡 |

    总结和推荐


    总的来说,Vishay General Semiconductor的这些双高电压沟槽MOS栅栏肖特基整流器具有卓越的性能和可靠性,非常适合于高频率和高效率的应用场合。如果您需要一种能够在严苛条件下稳定工作的高效整流器,这些产品是理想的选择。强烈推荐用于各种电力电子应用。

V30150C-E3/4W参数

参数
Ir - 反向电流 200μA
Vr-反向电压 150V
反向恢复时间 -
正向浪涌电流 140A
配置 双commoncathode
If - 正向电流 15A
10.54mm(Max)
4.7mm(Max)
8.89mm(Max)
通用封装 TO-220-3
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

V30150C-E3/4W厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

V30150C-E3/4W数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 整流二极管/整流桥 VISHAY INTERTECHNOLOGY V30150C-E3/4W V30150C-E3/4W数据手册

V30150C-E3/4W封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ $ 0.414 ¥ 3.4983
3000+ $ 0.4032 ¥ 3.407
5000+ $ 0.396 ¥ 3.3462
库存: 8000
起订量: 1000 增量: 1000
交货地:
最小起订量为:1000
合计: ¥ 3498.3
直接购买
加入购物车
