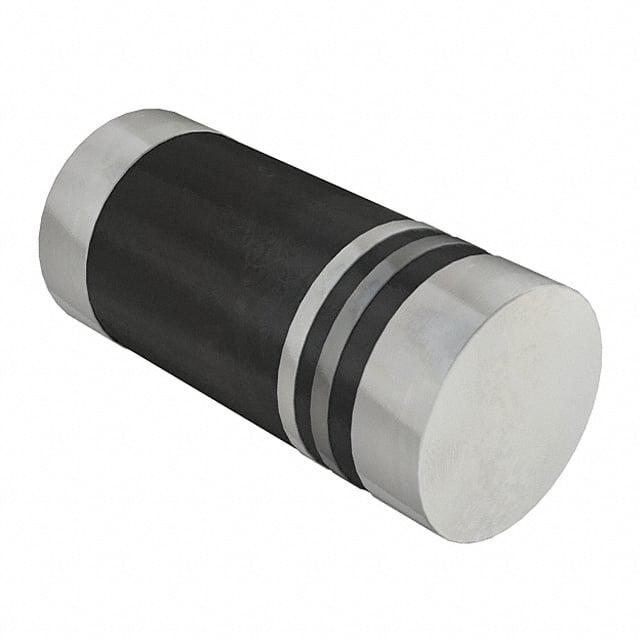

BYM07-150-E3/98

产品分类: 整流二极管/整流桥
产品描述: 150V 10A 50ns 5μA 500mA 独立式 SOD-80 贴片安装 3.68mm*1.68mm*1.68mm
供应商型号: ECO-BYM07-150-E3/98
供应商: 海外现货
标准整包数: 2500
VISHAY INTERTECHNOLOGY 整流二极管/整流桥 BYM07-150-E3/98

BYM07-150-E3/98概述


    产品简介


    Vishay General Semiconductor推出的BYM07系列超快速整流二极管,包括EGL34A至EGL34G多种型号,适用于表面贴装的应用场景。这些二极管采用了玻璃钝化结构,具有超高可靠性,并且符合汽车级别的质量标准(AEC-Q101认证)。主要功能是在高频开关电路中进行高效整流和续流操作。它们广泛应用于消费电子、计算机、汽车及通信设备的开关电源转换器和逆变器中。

    技术参数


    以下是该系列产品的一些关键性能指标:
    - 最大重复峰值反向电压(VRRM): 50V 至 400V
    - 最大平均正向整流电流(IF(AV)): 0.5A
    - 超快恢复时间(trr): 50ns
    - 正向压降(VF): 1.25V 至 1.35V
    - 最高工作温度(TJ max.): 175°C
    - 包装形式: GL34 (DO-213AA)

    产品特点和优势


    BYM07系列超快速整流二极管以其高性能著称。其特点包括:
    - 超快恢复时间确保了低开关损耗,从而提高了整体效率。
    - 玻璃钝化结构提供了卓越的抗潮湿能力和长久使用寿命。
    - 通过AEC-Q101认证,特别适合于对质量要求严格的汽车应用场合。
    - 模塑环氧树脂外壳达到UL 94 V-0阻燃等级。

    应用案例和使用建议


    该类二极管非常适合用于高频率的整流任务以及自由轮转保护,在家用电器、工业控制设备乃至电动汽车充电站中均有广泛应用。建议根据具体的应用需求选择合适的电压等级,同时注意散热管理以防止过热损坏。

    兼容性和支持


    该产品与多种主流PCB设计软件兼容,并且可以通过Vishay官方网站获取详细的技术文档和支持服务。此外,制造商还提供了全面的售后保障措施来帮助客户解决问题并优化设计方案。

    常见问题与解决方案


    常见的用户疑问可能涉及如何正确安装此类元件以及如何避免静电放电等问题。对于前者,应当遵循正确的焊接温度曲线;后者则需要采取适当的防护措施如使用防静电腕带等。

    总结和推荐


    总体而言,Vishay General Semiconductor出品的BYM07系列超快速整流二极管凭借其优异的技术规格和广泛的适用范围成为众多工程项目中的理想选择。无论是从性能表现还是成本效益来看,这款产品都极具竞争力,非常值得推荐给那些寻求高效能电子组件的专业人士。如果您正在寻找一款可靠且高效的整流解决方案,那么BYM07系列无疑是一个明智的选择。

BYM07-150-E3/98参数

参数
If - 正向电流 500mA
Ir - 反向电流 5μA
Vr-反向电压 150V
反向恢复时间 50ns
正向浪涌电流 10A
配置 独立式
长*宽*高 3.68mm*1.68mm*1.68mm
通用封装 SOD-80
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

BYM07-150-E3/98厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

BYM07-150-E3/98数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 整流二极管/整流桥 VISHAY INTERTECHNOLOGY BYM07-150-E3/98 BYM07-150-E3/98数据手册

BYM07-150-E3/98封装设计

查看详情并下载
Symbol
Footprint
3D Model
